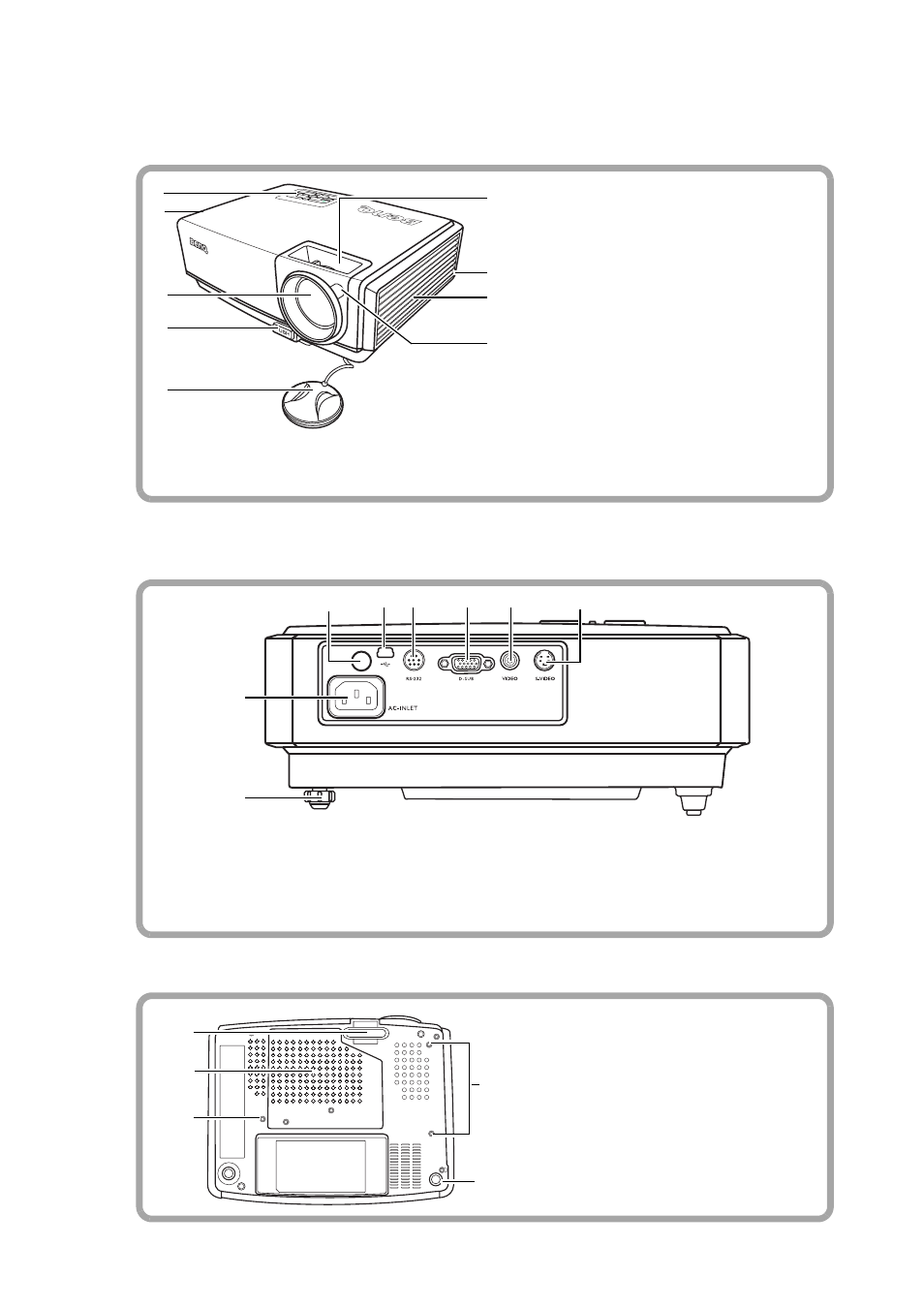

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Подробнее см.
"
Подключение" на стр. 18
.
Вид снизу
1.
Внешняя панель управления
(
Подробнее см.
"
Проектор" на
стр. 11
.)
2.
Вентиляционное отверстие
(
выпуск нагретого воздуха)
3.
Проекционный объектив
4.
Кнопка быстро
выпускающегося регулятора
5.
Крышка объектива
6.
Кольцо фокусировки
7.
Разъем для замка Kensington
(
защита от кражи)
8.
Вентиляционное отверстие
(
вход охлаждающего воздуха)
9.
Передний инфракрасный
датчик ДУ
1
2
3
4
5
6
7
8
9
10.
Задняя ножка регулятора
11.
Гнездо шнура питания
12.
Задний инфракрасный датчик ДУ
13.
Разъем USB (для обслуживания)
14.
Гнездо RS232
15.
Разъем для входного сигнала RGB
(
ПК) или компонентного видео
(YPbPr/ YCbCr)
16.
Вход сигнала Video
17.
Вход S-Video
10
11
12 13 14 15 16 17
18.
Быстро выпускающийся
регулятор
19.
Крышка лампы
20.
Отверстия для винтов
потолочного монтажа
18
19
20
