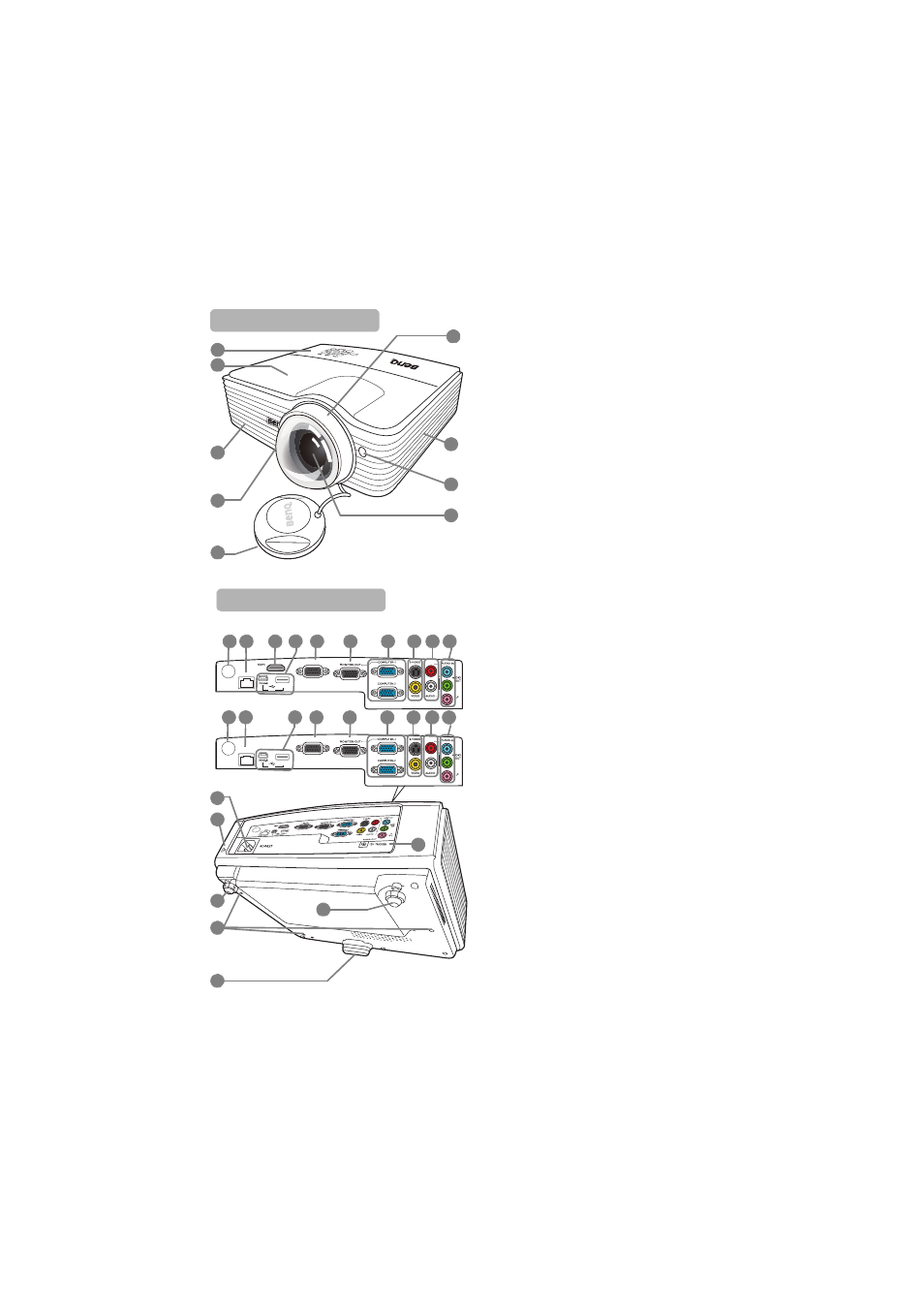

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см.
2.
Крышка лампы
3.
Вентиляционное отверстие
(выпуск нагретого воздуха)
4.
Кнопка быстро выпускающегося
регулятора
5.
Крышка объектива
6.
Фокусирующее кольцо
7.
Вентиляционное отверстие
(вход охлаждающего воздуха)
8.
Фронтальный ИК датчик ДУ
9.
Проекционный объектив
10. Разъем питания
11.
Разъем для замка Kensington
(защита от кражи)
12. Задняя ножка регулятора
13. Отверстия для потолочного монтажа
14. Ножка переднего регулятора наклона
15. Задний инфракрасный датчик ДУ
16. Вход ЛВС RJ45
17. Входной разъем HDMI
18. Порты USB
19. Гнездо RS232
20. Гнездо выходного сигнала RGB
21. Разъем для входного сигнала RGB
(ПК) или компонентного видео
(YPbPr/YCbCr)
22. Вход S-Video
Вход сигнала Video
23. Входные разъемы аудио (Л/П)
24. Вход сигнала Audio
Выход сигнала Audio
Разъем микрофона
25. Разъем выхода 12В пост. тока
Используется для переключения
внешних устройств, таких как
электростатический экран или
управление светом и т.п.
Проконсультируйтесь с продавцом по
поводу подключения этих устройств.
Вид спереди/сверху
MX762 ST
MIC
TYPE-A
LAN
AUDIO-OUT
USB
RS-232
MX713 ST/MW714 ST
MIC
TYPE-A
LAN
AUDIO-OUT
USB
RS-232
Вид снизу/сбоку
