Расположение проектора 16
• MW714 ST

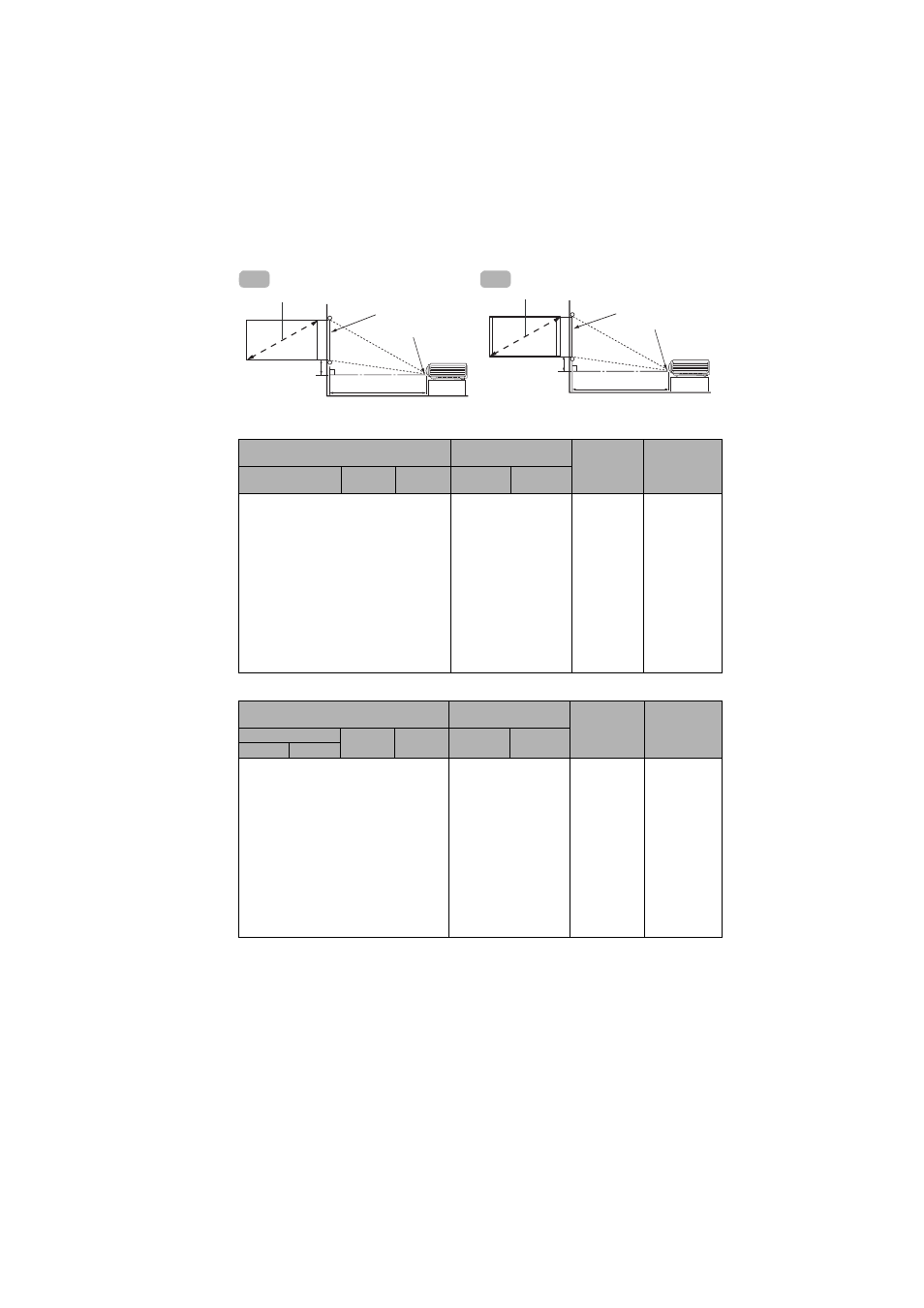

Таблица A1: Формат кадра 16:9, а проецируемое изображение 16:9
Таблица A2: Формат кадра 16:9, а проецируемое изображение 16:10
(a) Размер экрана
Размер проецируемого
изображения
(b)
Расстояние
от экрана
(мм)
(c)
Вертикальное
смещение
(мм)
Диагональ
Высота
(мм)
Ширина
(мм)
Высота
(мм)
Ширина
(мм)
50 1270 623 1107 623 1107 541 68
80 2032 996 1771 996 1771 866 110
100 2540 1245 2214 1245 2214 1082 137
120 3048 1494 2657 1494 2657 1298 164
150 3810 1868 3321 1868 3321 1623 205
180 4572 2241 3985 2241 3985 1947 247
200 5080 2491 4428 2491 4428 2164 274
220 5588 2740 4870 2740 4870 2380 301
240 6096 2989 5313 2989 5313 2597 329
270 6858 3362 5977 3362 5977 2921 370
300 7620 3736 6641 3736 6641 3246 411
(a) Размер экрана
Размер проецируемого
изображения
(b)
Расстояние
от экрана
(мм)
(c)
Вертикальное
смещение
(мм)
Диагональ Высота
(мм)
Ширина
(мм)
Высота
(мм)
Ширина
(мм) Дюймы мм
50 1270 623 1107 623 996 487 31
80 2032 996 1771 996 1594 779 50
100 2540 1245 2214 1245 1992 974 62
120 3048 1494 2657 1494 2391 1168 75
150 3810 1868 3321 1868 2989 1461 93
180 4572 2241 3985 2241 3586 1753 112
200 5080 2491 4428 2491 3985 1947 125
220 5588 2740 4870 2740 4383 2142 137
240 6096 2989 5313 2989 4782 2337 149
270 6858 3362 5977 3362 5380 2629 168
300 7620 3736 6641 3736 5977 2921 187
(a)
(b)
Центр линз
Экран
(c)
A1
(a)
(b)
Центр линз
Экран
(c)
A2
