Подключение
19
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий:
1.
Перед выполнением любых подключений обязательно выключите все оборудование.
2.
Для каждого источника сигнала используйте соответствующий кабель.
3.
Кабели должны быть плотно вставлены в разъемы.
•
Из представленных на рисунках кабелей некоторые могут не входить в комплект
поставки проектора (см. раздел
). Они доступны для
приобретения в магазинах электронных товаров.
•
Иллюстрации подключения приводятся исключительно в качестве примера.
Задние разъемы на проекторе могут различаться, в зависимости от модели.

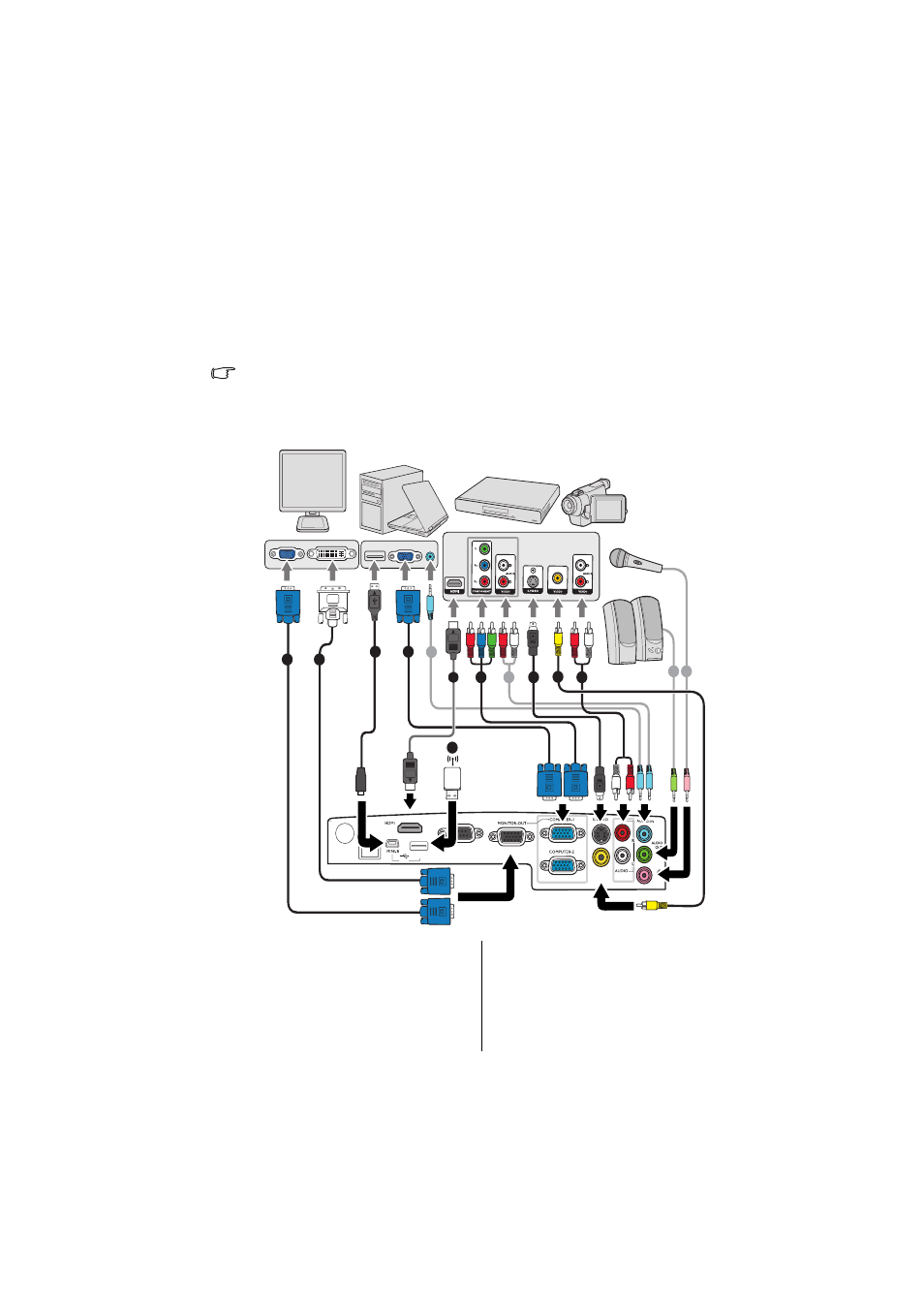

1.
Кабель VGA
2.
Кабель подключения VGA к DVI-A
3.
Кабель USB
4.
Переходной кабель с компонентного
видео на VGA (D-sub)
5.
Кабель S-Video
6.
Кабель видео
7.
Аудиокабель (Л/П)
8.
Аудиокабель
9.
Микрофон
10.
Флэш-накопитель USB/аппаратный
ключ USB для доступа
к беспроводной сети
11.
Кабель HDMI (только MX762 ST)
MIC
VIDEO
TYPE-A
LAN
AUDIO-OUT
USB
RS-232
7
8
8
8 9
4
1
2
1
6
3
10
11
5
Портативный или настольный компьютер
Динамики
или
Устройство аудио/видео
Монитор
(DVI)
(VGA)
Микрофон
или
