Порядок подключения
20
Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному композитным
видеовыходом:
1.
Подключите один конец видеокабеля (приобретается за дополнительную плату)
к композитному видеовыходу источника видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO проектора.

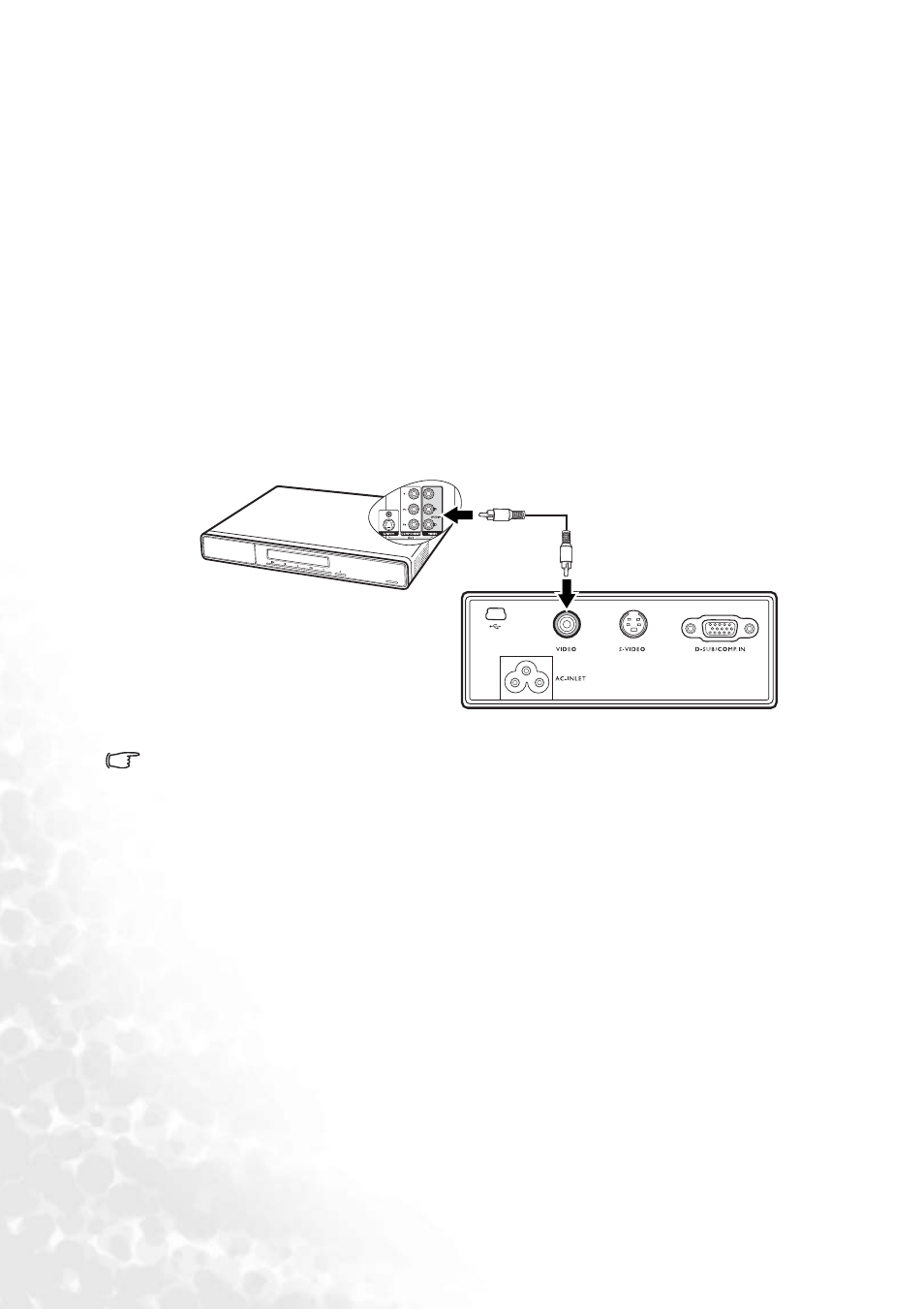

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
•
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видеоизображения не производится, проверьте включение
и исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
•
Источник видеосигнала следует подключать через композитный видеовход только
в том случае, если он не оснащен компонентным видеовыходом или выходом S-Video.
Подробнее см.
Подключение источников видеосигнала" - стр. 17
.
Устройство
аудио/видео
Кабель Video
