Порядок подключения
19
Подключение источника видеосигнала, оснащенного
выходом S-Video
Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному выходом S-Video:
1.
Подключите один конец кабеля S-Video (приобретается за дополнительную
плату) к выходу S-Video источника видеосигнала.
2.
Подключите другой конец кабеля S-Video к гнезду S-Video проектора.

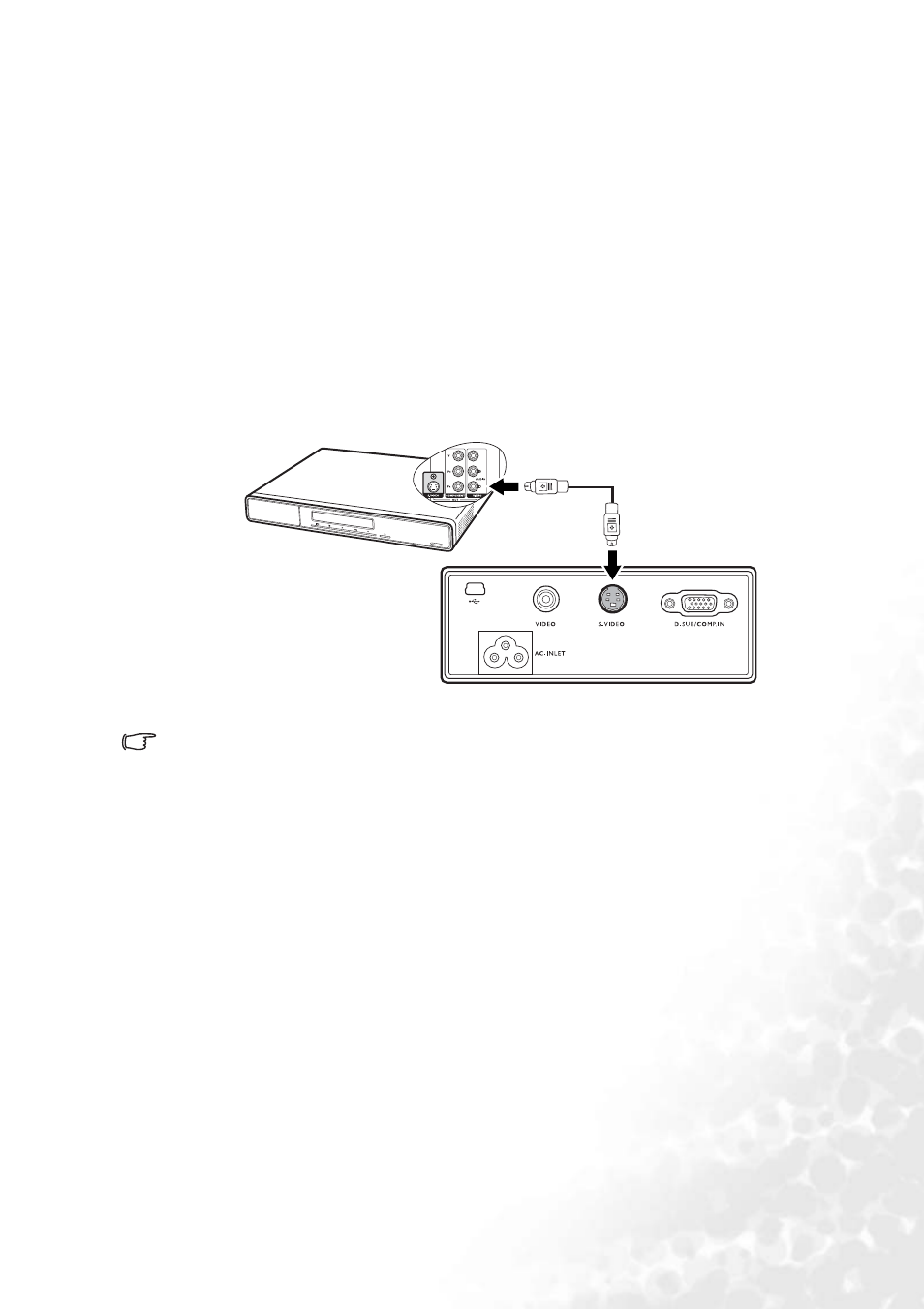

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
•
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видеоизображения не производится, проверьте включение
и исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
•
Если проектор уже подключен к данному источнику видеосигнала, оснащенному
выходом S-Video, через компонентный видеовход, подключать источник видеосигнала
через вход S-Video не требуется, поскольку при этом способе соединения
обеспечивается более низкое качество видеосигнала, а также образуется лишнее
соединение. Подробнее см.
Подключение источников видеосигнала" - стр. 17
Устройство
аудио/видео
Кабель S-Video
