Порядок подключения
18
Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному компонентным
видеовыходом:
1.
Подключите переходной кабель (приобретается за дополнительную плату)
"
компонентное видео / VGA (D-Sub)" одним концом (с 3 разъемами RCA)
к компонентному видеовыходу источника видеосигнала. Штекеры
устанавливаются в гнезда в соответствии с цветами: зеленый с зеленым, синий
с синим, красный с красным.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA
(D-Sub)" (
с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.

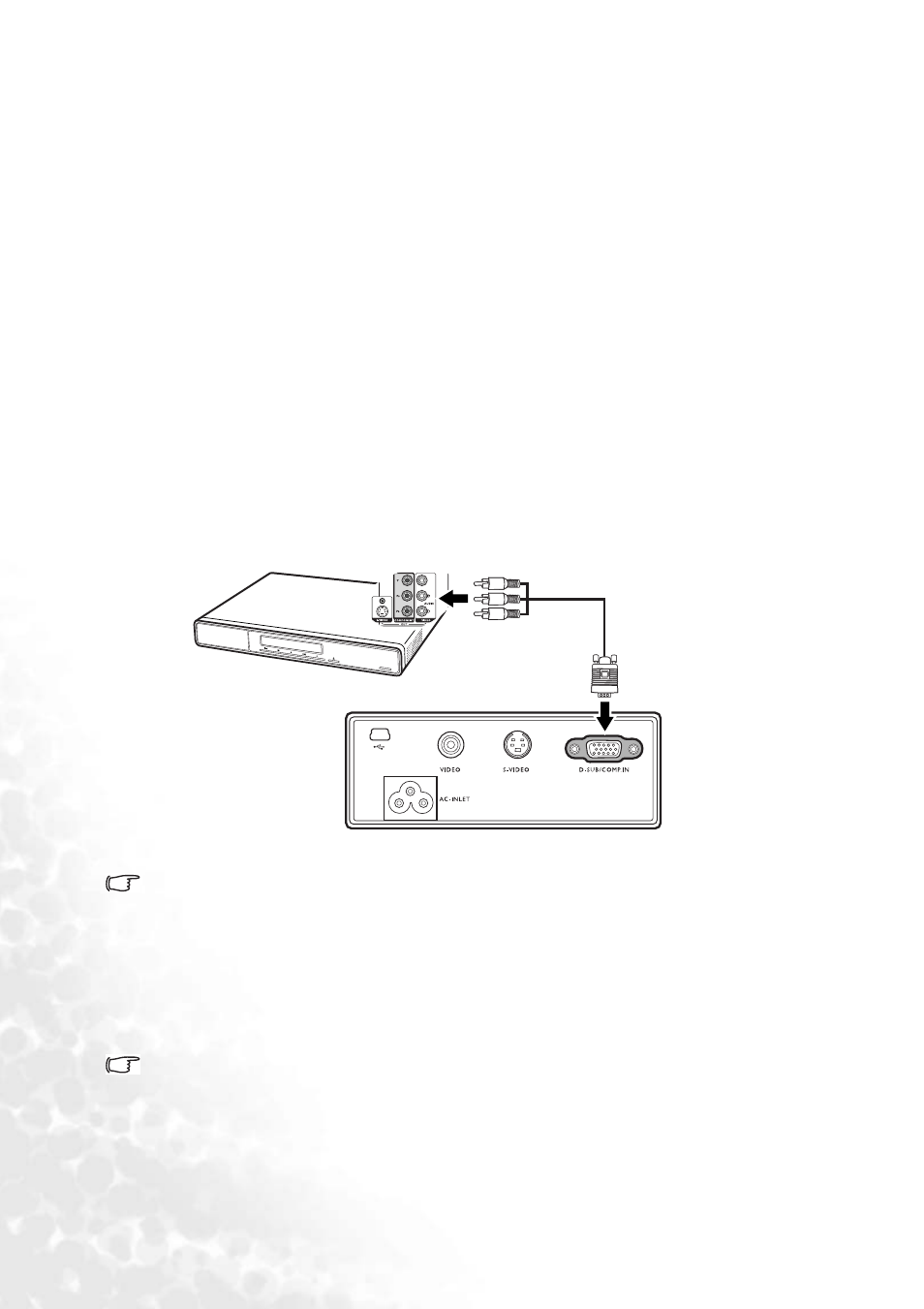

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
Компонентный видеовход является единственным видеовходом, поддерживающим
воспроизведение видео в формате 16:9.
При подключении проектора к ТВ-тюнеру высокого разрешения (HDTV)
поддерживаются следующие стандарты:
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видеоизображения не производится, проверьте включение
и исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
•
480i
•
480p
•
576i
•
576p
•
720p (50/ 60
Гц)
•
1080i (50/ 60
Гц)
Устройство
аудио/видео
Переходной кабель
"
компонентный
видеовход / VGA
(D-sub)"
