Установка принадлежностей
10
Установка Rack Access PX
в. Поместите оголенные концы провода под
квадратные металлические шайбы и
поверните их по часовой стрелки вокруг
винтов. Затяните винты.

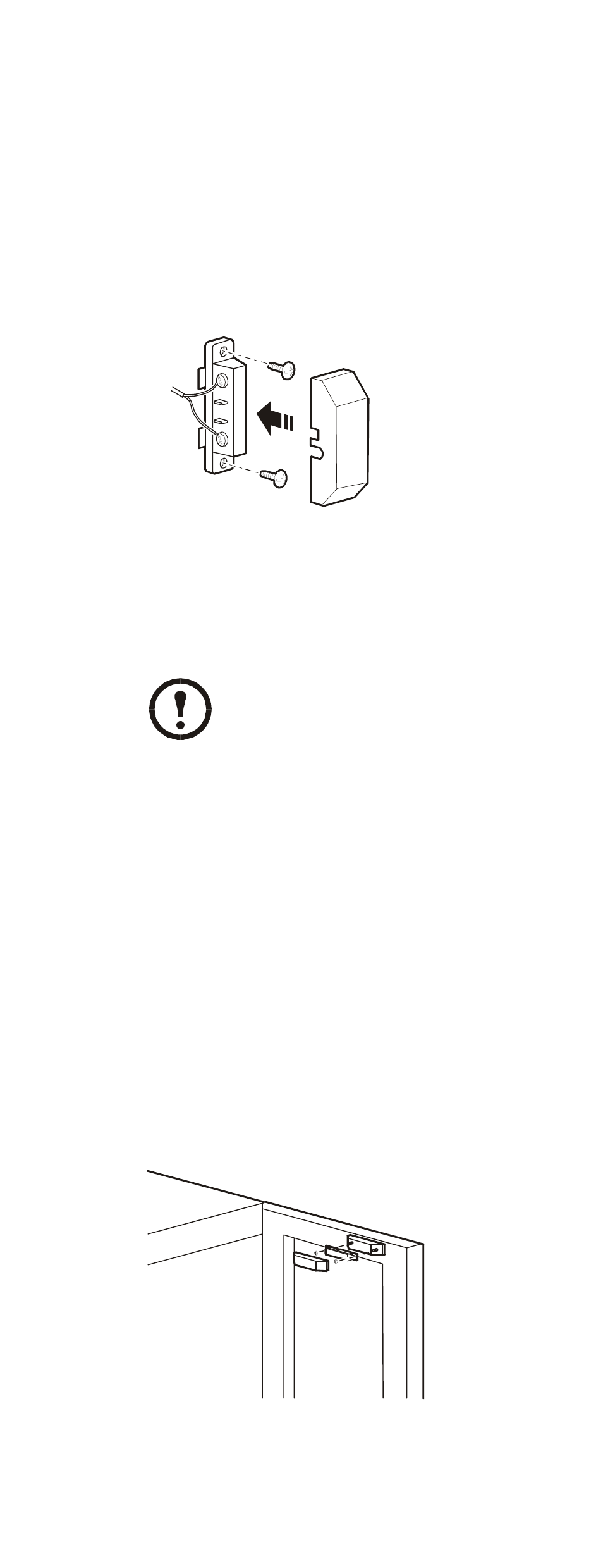

г. Наденьте на дверной датчик пластиковую
крышку и, надавив на нее, зафиксируйте
на месте. Выведите кабель через отверстие
в крышке.
д. Подключите кабели дверных датчиков к
портам с маркировкой Front Door Switch
(Датчик передней дверцы) и Rear Door
Switch (Датчик задней дверцы) на задней
панели устройства Rack Access PX.
3. Подсоедините магнит дверного датчика к дверце
монтажного шкафа.
Передняя дверь
a. Прикрепите магнит дверного датчика
к дверце монтажного шкафа с помощью двух
винтов (входят в комплект).
б. Закройте магнит дверного датчика
пластиковой крышкой и, надавив на нее,
зафиксируйте на месте.
Задняя дверца
Прикрепите магнит датчика задней дверцы
к дверце монтажного шкафа с помощью
гаек (входят в комплект).
a. Наденьте магнит дверного датчика на
имеющиеся штифты и закрепите его
с помощью двух гаек.
б. Закройте магнит дверного датчика
пластиковой крышкой и, надавив на нее,
зафиксируйте на месте.
ae
m
009
7a
Note
Примечание
Не надевайте на магнит дверного
датчика пластиковую крышку,
пока дверной датчик не будет
установлен на дверце
монтажного шкафа.
