8
распределительная панель (RDP) монтажного шкафа (стойки) - Установка и эксплуатация
Подайте питание
Подсоедините проводники кабеля подчиненной линии питания к трехполюсному
автоматическому выключателю на PDU
Кабели подчиненной линии питания подключаются к распределительной панели, а на конце
проводов кабелей установлены наконечники. Чтобы подключить кабель подчиненной линии
питания к PDU:
1. Проложите кабель подчиненной линии питания от RDP до PDU через защитные желоба.
2. Пропустите каждый фазовый провод (L1, L2, L3) через датчик тока (закрепленный в
шкафу PDU) и прикрепите датчик тока к каждому проводу, используя проволочную
обвязку (прилагается).

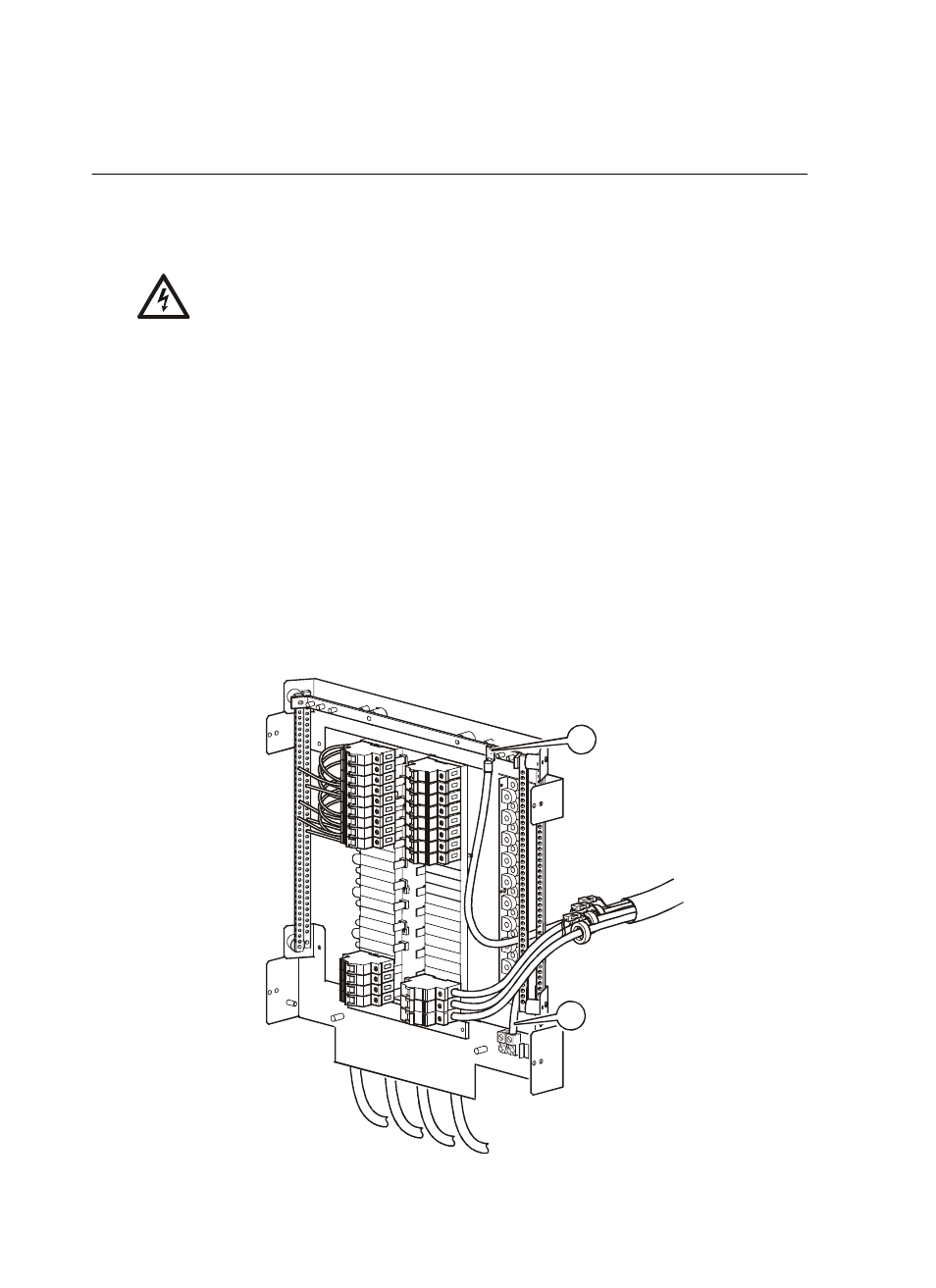

3. Подключите отдельные провода кабеля питания (см. рисунок ниже):
a. Подключите каждый фазовый провод (L1, L2, L3) к соответствующему полюсу на
одном из трехполюсных автоматических выключателей (подчиненные автоматические
выключатели) внизу панели.
b. Подсоедините нейтральный провод к месту подключения на нейтральной шине сверху
на распределительной панели.
c. Подсоедините провод PE к зажиму PE в нижней части распределительной панели.
Electrical
Hazard
Опасное
напряжение
Подключать проводники кабелей подчиненной линии питания к
автоматическому выключателю на PDU должны только
квалифицированные электрики или инженеры-монтажники APC. Перед
началом этой процедуры убедитесь, что автоматические выключатели
распределительных панелей выключены.
N
P E
