Сетевой монтажный шкаф NetShelter SX — распаковка, установка и сборка
26
Укладка кабелей
Сетевой монтажный шкаф NetShelter SX имеет отверстия, предназначенные для доступа к кабелям
в крыше, боковых панелях и основании. Четыре вертикальных кабельных держателя и два
вертикальных вспомогательных канала 0U находятся внутри монтажного шкафа, и компания
APC предлагает множество разнообразных приспособлений для прокладки кабелей.
Вертикальные вспомогательные каналы 0U
Вертикальные вспомогательные каналы 0-U крепятся к монтажному шкафу вдоль боковых
распорок. Они предоставляют возможность монтажа без применения инструментов для модулей
распределения питания стойки APC и скоб для удержания кабелей APC, а также предоставляют
места для непривязываемых кабелей. Стандартное положение вертикальных дополнительных
каналов 0U находится сзади шкафа, однако их можно установить в любом месте вдоль боковых
распорок таким же образом, что и монтажные фланцы.
Демонтаж или перенос вертикальных дополнительных каналов 0U.
Вертикальные дополнительные каналы 0U можно переносить внутри монтажного шкафа или
полностью демонтировать.
1. Ослабьте болты, прикрепляющие вертикальный дополнительный канал
0U к монтажному шкафу.
2. Передвиньте вертикальный дополнительный канал 0U в необходимое местоположение
или поднимите его и потяните внутрь монтажного шкафа.
3. Выровняйте вертикальный дополнительный канал 0U. Вертикальные дополнительные
каналы 0U совмещаются таким же образом, что и вертикальные монтажные фланцы. См.
“Регулировка вертикальных монтажных фланцев на боковых распорках” на стр. 16.
Дополнительные кабельные держатели можно заказать в компании APC (AR7502 для шкафа
размером 42-U или AR7572 для шкафа размером 48-U).
Вертикальные устройства расположения кабелей

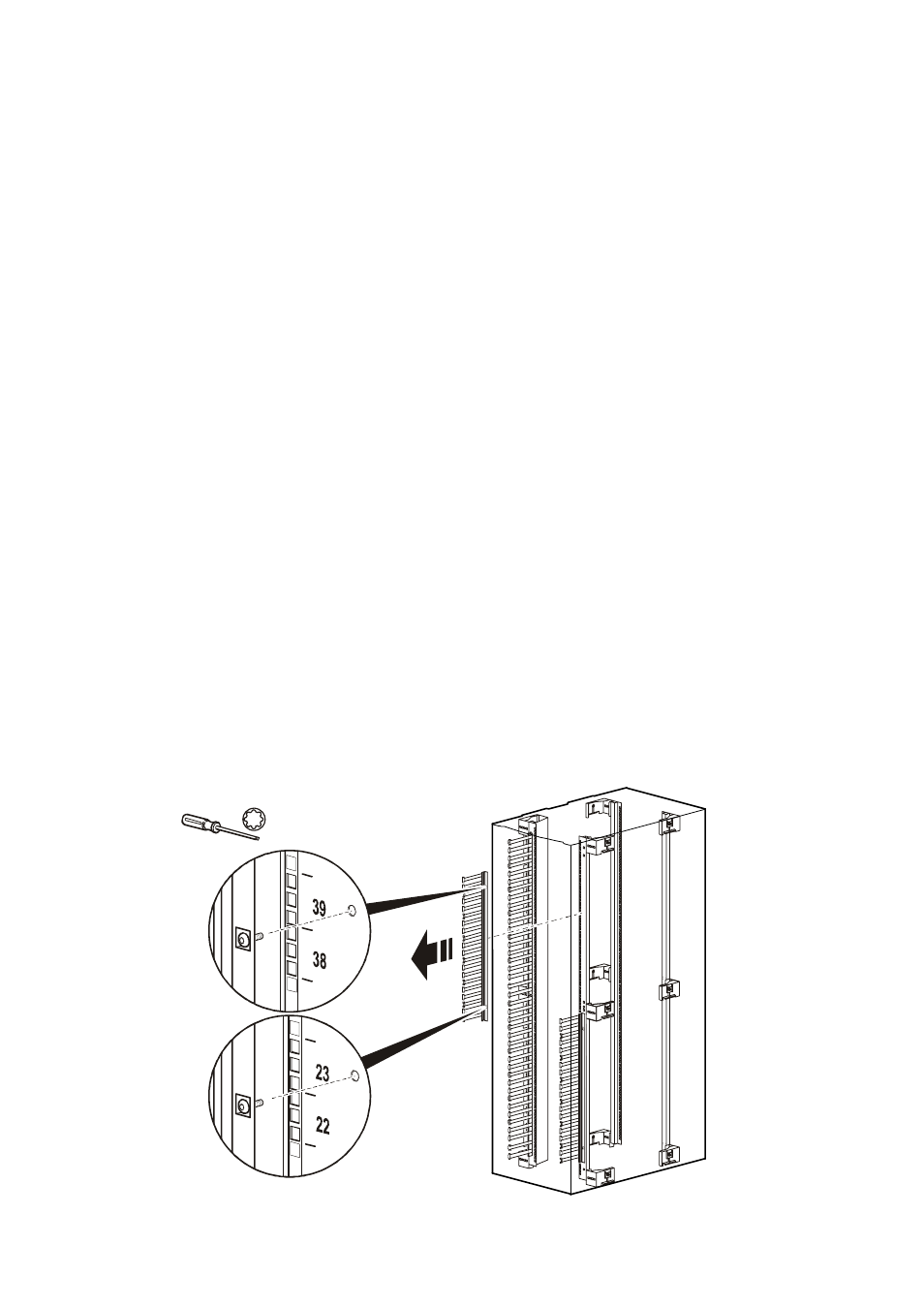

Демонтаж вертикальных устройств расположения кабелей.
Ослабьте болты, прикрепляющие вертикальное устройство расположения кабелей к вертикальному
монтажному фланцу, чтобы снять вертикальное устройство расположения кабелей с монтажного шкафа.
