17 Сетевой монтажный шкаф NetShelter SX — распаковка, установка и сборка

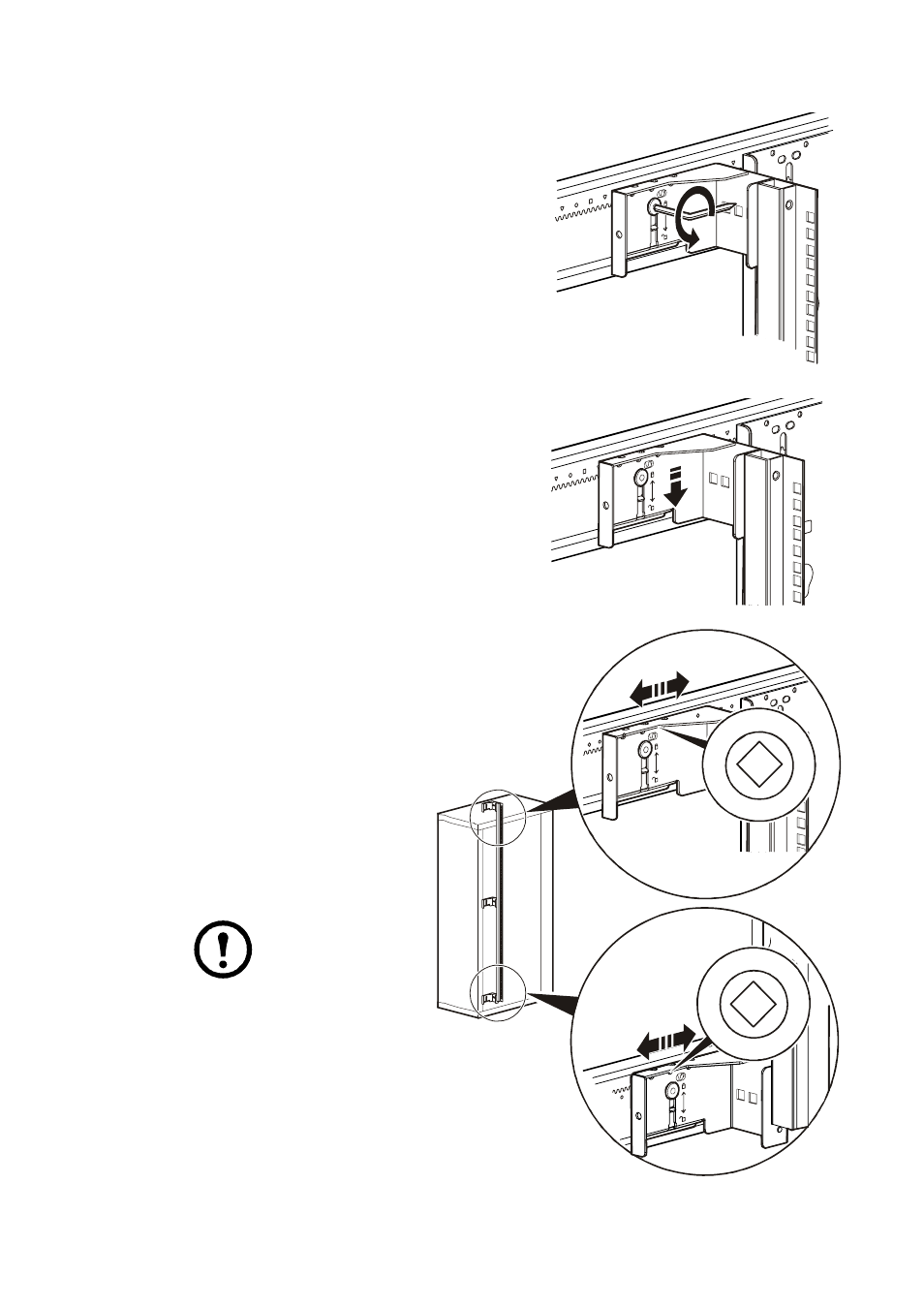

1. С помощью звездообразного гаечного ключа
T30/Phillips №2 (входит в комплект поставки)
ослабьте (но не отворачивайте) звездообразные
болты, расположенные в углублениях на каждом
монтажном фланце.
2. Опустите плоскую консоль и переместите
монтажный фланец в необходимое положение.
3. Чтобы правильно выровнять
вертикальные монтажные
фланцы, поставьте любой
значок (например ромб),
который будет виден сквозь
одно из отверстий в верхней
части фланца, и убедитесь,
что этот значок виден через
соответствующее отверстие
в нижней части фланца.
Одновременно через любое
отверстие виден только один
значок. В стандартной
заводской позиции ромбы
видны сквозь два отверстия.
Примечание.
Вертикальные
монтажные фланцы
регулируются с шагом
в 6 мм (1/4 дюйма).
Вертикальные
монтажные фланцы,
размещаемые
крест-накрест,
должны иметь один
видимый значок.
