Сетевой монтажный шкаф NetShelter SX — распаковка, установка и сборка
24
Панели с управлением воздушным потоком.
Панели с управлением воздушным потоком
выполнены из вспененного материала и предназначены для установки между вертикальным
монтажным фланцем и боковой панелью монтажного шкафа для обеспечения изоляции горячего
воздуха и предотвращения его попадания в холодную зону.
Для обеспечения правильного воздушного потока в сетевые коммутаторы установите панели
с управлением воздушным потоком позади неактивного оборудования, такого как панели
распределения данных, и держите воздухозаборники за сетевыми коммутаторами и спереди
комплекта воздуховодов для бокового воздушного потока открытыми.
Примечание. Устанавливайте панели с управлением воздушным потоком
до установки кабелей.

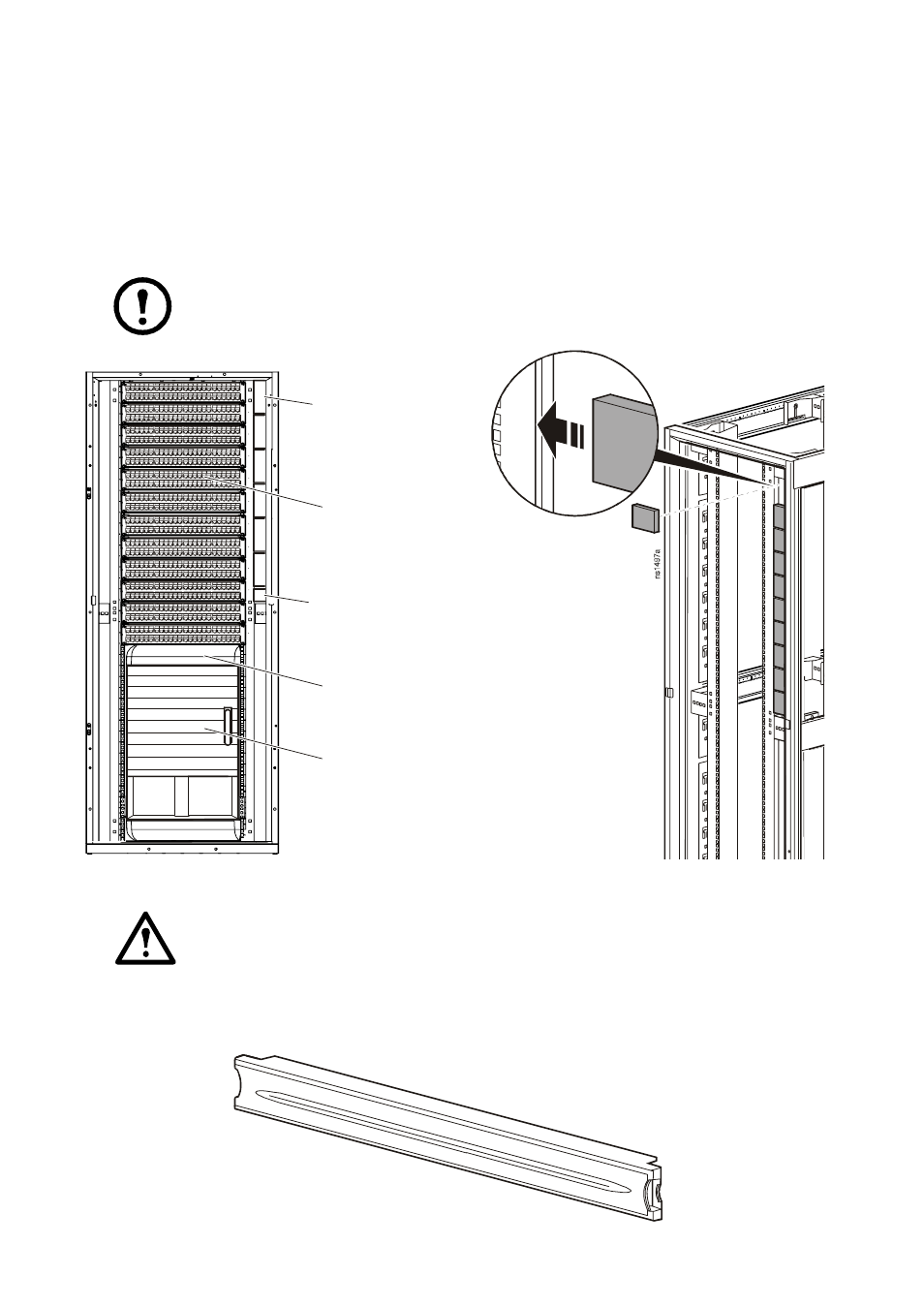

Облицовочные панели с управлением воздушным потоком.
Внимание! Неправильное распределение воздушных потоков может стать причиной
повреждения установленных компонентов.
Для поддержания правильного распределения воздушных потоков закройте все пустые отсеки
вертикальных монтажных шкафов закрывающими панелями (не входят в комплект поставки).
Компания APC предлагает облицовочные панели с управлением воздушным потоком, которые
защелкиваются на месте без инструментов (AR8136BLK).
1-U airflow management
panel (quantity of 4)
3-U airflow management
panel (quantity of 12)
3-U airflow management
panel (quantity of 12)
Side Airflow Duct Kit
Networking switch
Data distribution panels
FRONT VIEW
ns
15
62
a
ВИД СПЕРЕДИ
Панель с управлением
Панели распределения
Панель с управлением
Комплект воздуховодов для
Сетевой коммутатор
воздушным потоком
3-U (12 штук)
данных
воздушным потоком 1-U
(4 штуки)
бокового воздушного потока
