Эксплуатация и обслуживание системы EcoBreeze
Система диспетчеризации инженерного оборудования здания
Интерфейс Modbus позволяет EcoBreeze поддерживать связь с системой диспетчеризации.

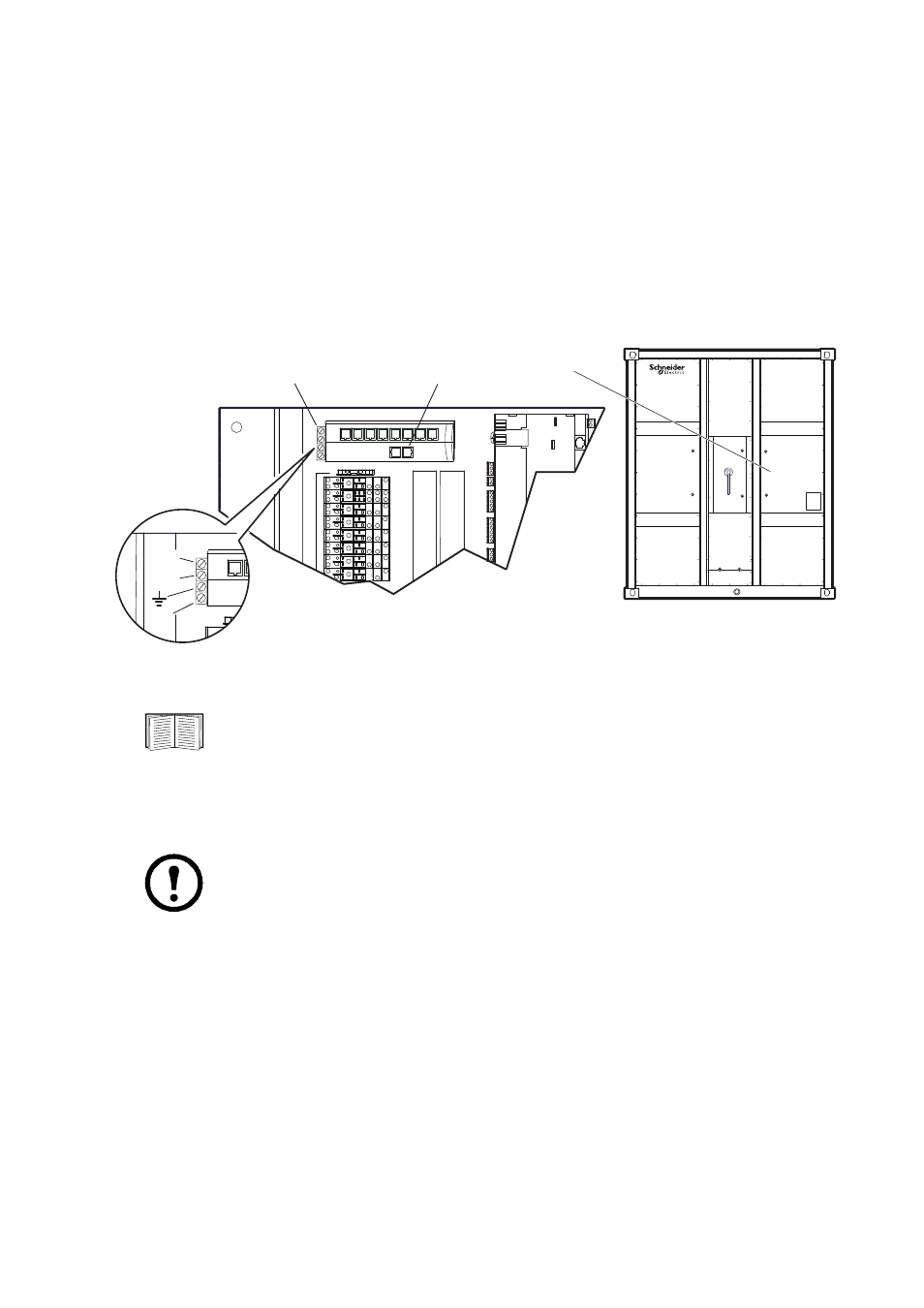

Для подключения через концентратор Modbus контроллера корпуса предусмотрено два способа:
• Входной порт RJ-45
• 3 контакта на клеммной колодке.
Дополнительные сведения см. в руководстве по установке.
Конфигурация шины Modbus.
При использовании системы диспетчеризации инженерного
оборудования совместно с EcoBreeze установите следующие значения:
Примечание: Для системы EcoBreeze требуется два идентификатора. Второй
идентификатор назначается автоматически путем добавления единицы к введенному
значению. Для опроса системы EcoBreeze всегда используйте введенный
идентификатор. Не назначайте идентификатор TargetID + 1 другим устройствам.
• Идентификатор TargetID Все устройства в сети Modbus должны иметь уникальный
идентификационный номер. Введите уникальное число от 1 до 247.
• Скорость передачи: Выберите значение из списка — 1200, 2400, 4800, 9600, 19200.
• Контроль четности: Выберите одно из значений — None (Нет), Even (Четный), Odd
(Нечетный)
1MOD
1MOD
D(B)
D(A)
0 V
na3660a
Контакты для
трехпроводного соединения
Входной порт
RJ-45
Дверца щита
цифрового
контроллера
