13 Эксплуатация и обслуживание системы EcoBreeze
Эксплуатация
Контроллеры
Резервный контроллер
Корпус оснащен двумя контроллерами — основным и резервным. Контроллеры идентичны и
осуществляют мониторинг модулей и внешних пользовательских интерфейсов. Исполнительные
команды к модулям направляются только действующим основным контроллером. Основной
контроллер периодически направляет на резервный контроллер сигнал подтверждения
работоспособности. В случае неполучения резервным контроллером ряда последовательных
сигналов он приобретает статус основного и генерирует сигнал сбоя контроллера. Передача
управления от резервного к основному контроллеру происходит после получения резервным
контроллером от основного сигнала подтверждения его работоспособности.
Контроллеры модулей
Контроллеры модулей соединены между собой, а также с основным и резервным контроллерами
шиной CAN. Данные, аккумулируемые контроллерами модулей, передаются основному
контроллеру.
Дисплей

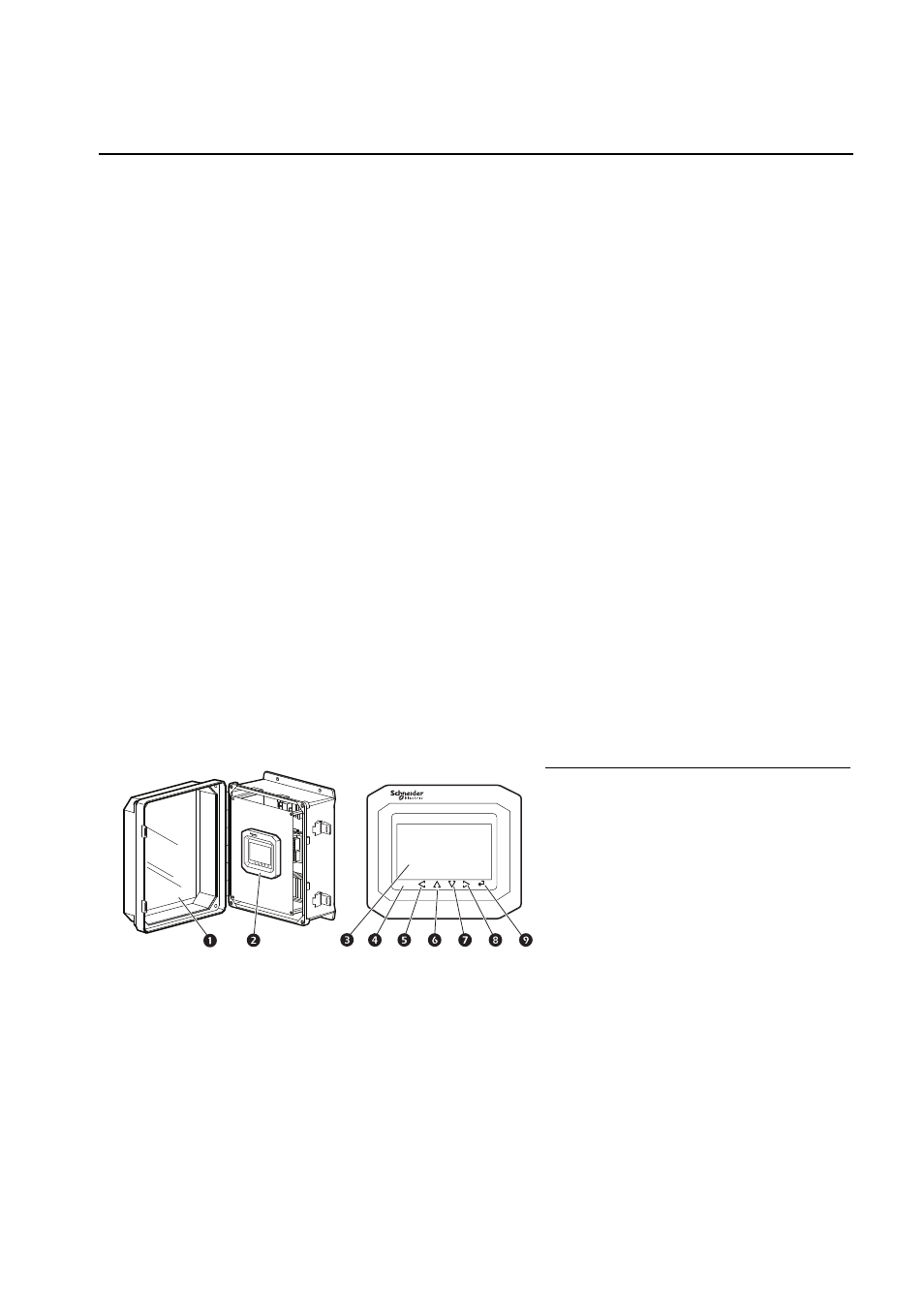

Панель дистанционного управления
Корпус дистанционной панели управления снабжен дисплеем, позволяющим удаленно управлять
системой EcoBreeze. Передача данных между основным контроллером и дисплеем
осуществляется по шине CAN.
na3466a
Esc
Esc
Компонент Описание
 Кожух NEMA
 Дисплей
 Сенсорный жк-экран
 Клавиша выхода
 Клавиша прокрутки влево
 Клавиша прокрутки вверх
 Клавиша прокрутки вниз
 Клавиша прокрутки вправо
 Клавиша ввода
