7 Эксплуатация и обслуживание системы EcoBreeze
Конфигурация
Модули
Система EcoBreeze включает в себя до восьми идентичных модулей в общем корпусе. Модули
представляют собой полностью самодостаточные охлаждающие установки за исключением
размещаемой в корпусе общей системы водоснабжения для косвенного испарительного
охлаждения. Каждый модуль функционирует с определенной степенью автономности за счет
встроенного контроллера. Координацию работы модулей осуществляет основной контроллер,
расположенный в корпусе.
Корпус

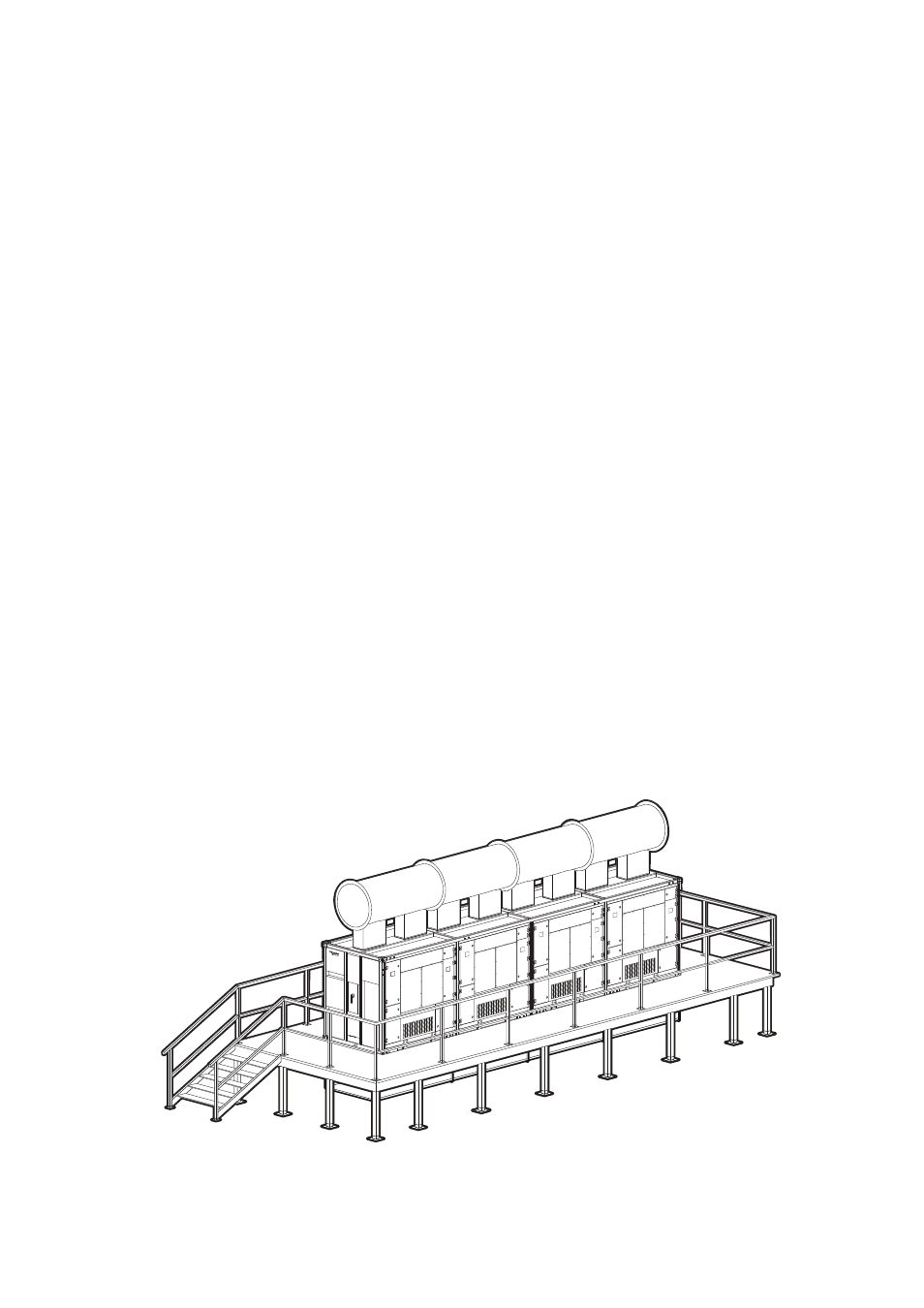

12-метровый корпус вмещает до восьми модулей.Каждый корпус 6 м (20 футов) включает до
четырех модулей.
Корпус управляет общей системой водоснабжения для режима косвенного испарительного
охлаждения.Корпус распределяет питание от сети к модулям.
Основные контроллеры корпуса обрабатывают данные с датчиков, включая наружную
температуру, влажность наружного воздуха, дифференциальное давление приточного воздуха,
уровень воды в резервуаре, проводимость воды. Контроллеры аккумулируют данные о состоянии
с цифровых входов, включая давление подаваемой воды, дистанционные сигналы работы/
останова и положения отсекающей заслонки. Ими выдаются команды на размыкание/замыкание
цифровых релейных выходов, в том числе включение/выключение двух насосов и блока
подготовки воды, двух электромагнитных клапанов резервуара, продувочного и сливного
электромагнитных клапанов, воздушного насоса резервуара, сигнальных контактов, а также на
размыкание/замыкание реле отсекающей заслонки.
Контроллеры корпуса оснащены коммуникационными портами для связи с системой
диспетчеризации инженерного оборудования здания посредством интерфейса Modbus RTU, а
также портами CAN для межмодульной коммуникации.
