Metered Rack Power Distribution Unit
7

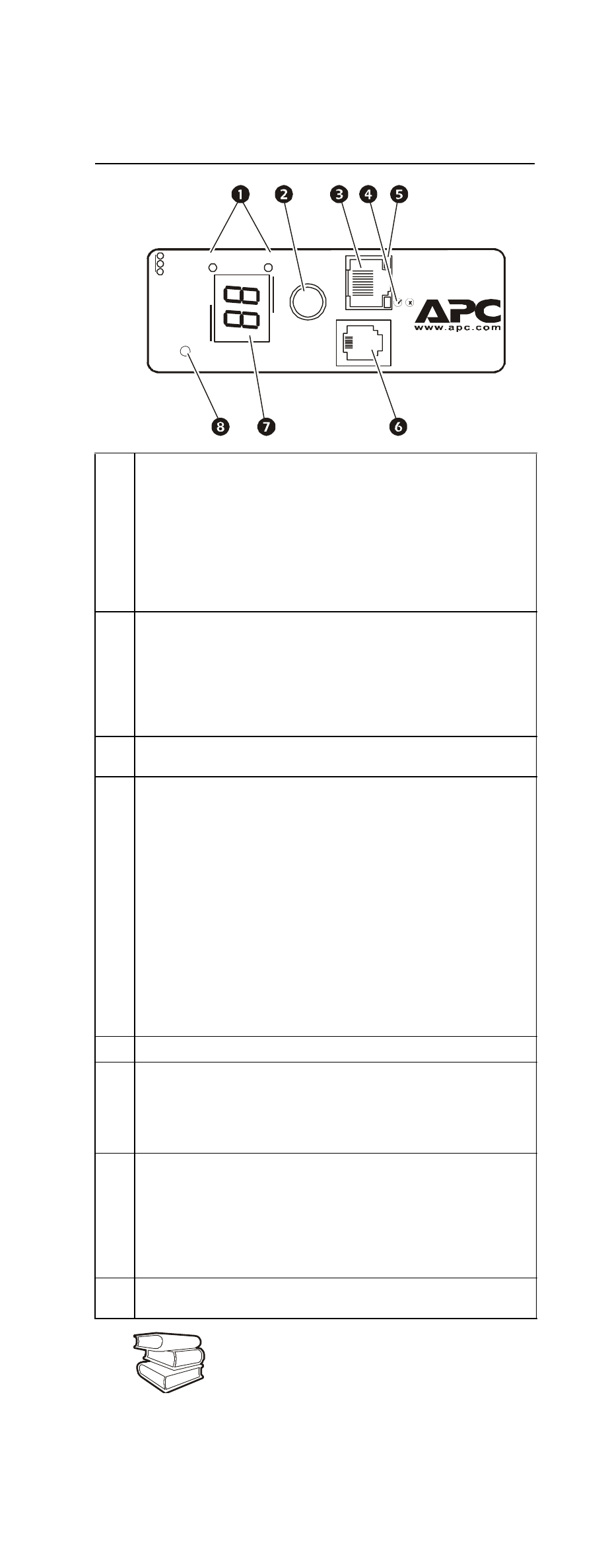

Работа с дисплеем
Link - Rx/Tx
10/100
Status
Serial Port
Reset
Press and hold
to invert display.
- Warning
- OK
- Overload
Am
p
s
Am
p
s
Metered Rack PDU
— TOTAL —
B1
B2
Press to
select bank.
p
d
u0
29
1
a
Световые индикаторы контактов или фаз:
• отображают контакт или фазу, соответствующие току,
указанному на цифровом дисплее;
• указывают на следующие условия: нормальная работа
(зеленый), предупреждение (желтый) или сигнализация
(красный).
П
РИМЕЧАНИЕ
: если горят все светодиоды,
используется максимальная мощность устройства
распределения питания для монтажа в стойку.
Кнопка управления:
• нажмите для смены контакта или фазы тока,
отображенных на цифровом дисплее;
• нажмите и удерживайте кнопку нажатой в течение пяти
секунд для просмотра ориентации на дисплее;
удерживайте нажатой дополнительно в течение пяти
секунд для смены ориентации.
Ethernet-порт: соединяет блок PDU с сетью с помощью
сетевого кабеля CAT5.
Индикатор состояния: указывает на состояние
подключения к локальной сети Ethernet и состояние
устройства распределения питания с функцией
измерения для монтажа в стойку.
• Не горит – отсутствует подача питания на блок PDU.
• Непрерывно горит зеленым – в блоке PDU
используются правильные параметры TCP/IP.
• Мигает зеленым – в блоке PDU используются
неправильные параметры TCP/IP.
• Горит оранжевым – обнаружен аппаратный сбой
в блоке PDU. Обратитесь в центр сервисного
обслуживания по телефону, указанному на задней
обложке этого руководства.
• Мигает оранжевым – блок PDU посылает запросы
BOOTP.
Индикатор связи: указывает на активность в сети.
Последовательный порт: для доступа к внутренним
меню соедините этот порт (модульный порт RJ-11)
с последовательным портом компьютера с помощью
прилагаемого последовательного кабеля (номер изделия
940-0144).
Дисплей тока, используемого блоком PDU и
подключенными устройствами:
• отображает совокупный ток для контакта или фазы,
соответствующих светящемуся индикатору контакта
или фазы.
• Циклически отображаются все контакты или фазы
с 3-секундным интервалом.
Кнопка сброса: возвращает исходные параметры блока
PDU, не влияя на состояние разъемов.
See also
См. также
Более подробные сведения об
однофазных и трехфазных блоках PDU
см. в разделе “Front Panel” (Передняя
панель) главы “Introduction” (Введение)
документа User’s Guide (Руководство
пользователя).
