Модель 1500VA

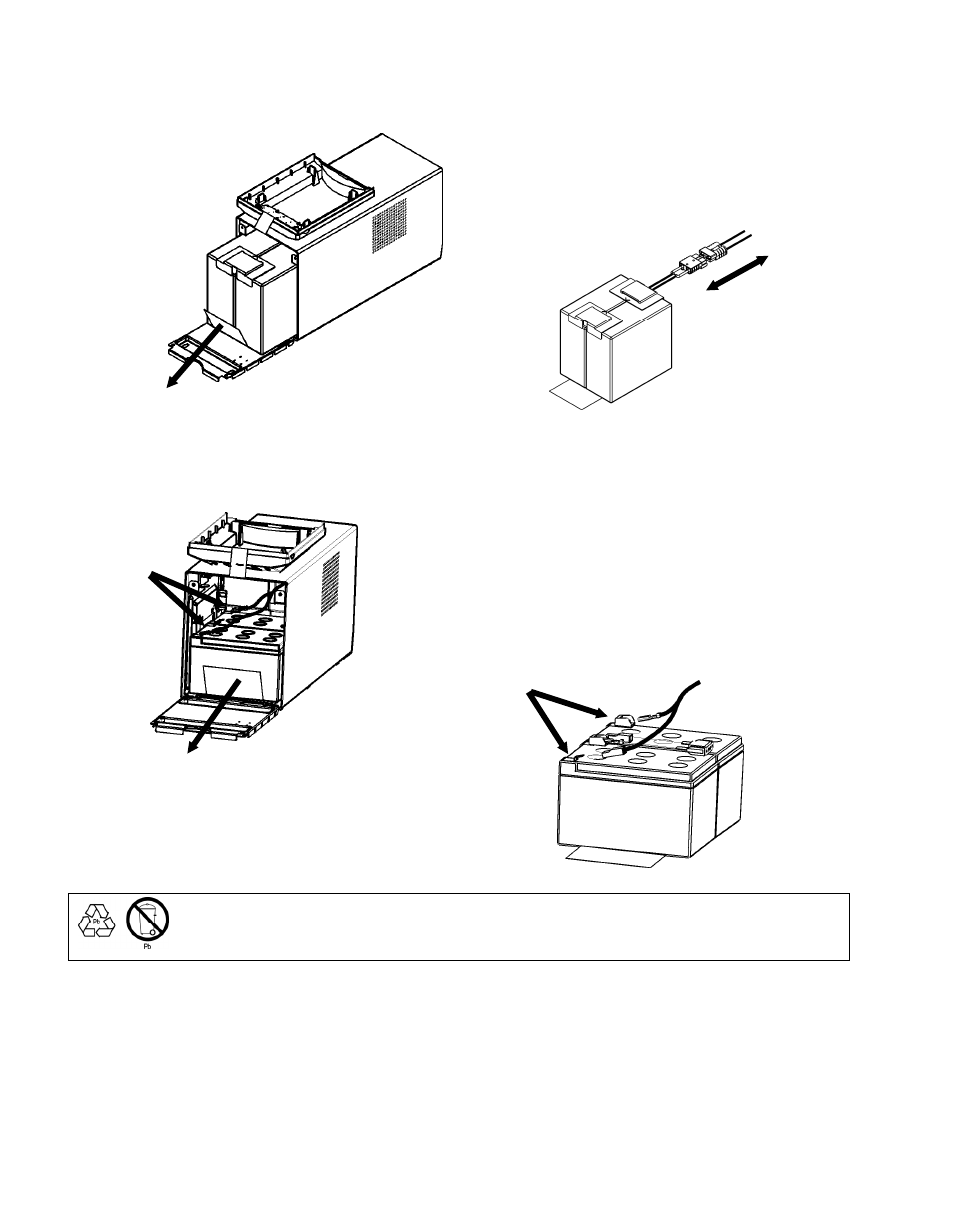

Этап 3
Выдвиньте модуль батарей из отделения так,
чтобы задняя стенка модуля была вровень с
краями корпуса ИБП.
Отсоедините разъем кабеля батарей.
Этап B
Этап A
Модель 1000VA
Этап 3
Отсоедините кабели от контактов батарей перед
удалением модуля батарей из ИБП.
Примечание: красный кабель подсоединяется к
контакту, обозначенному красным цветом, а
черный — к контакту, обозначенному черным
цветом. Это важно учитывать в процессе замены
батарей.
Контакты
батарей
Контакты
батарей
Не забудьте возвратить фирме APC подлежащую утилизации использованную
батарею. Отправляйте использованную батарею в фирму APC в той упаковке, в
которой вы получили новую батарею.
У СТАНОВКА БАТАРЕИ
Для того, чтобы установить батарею, выполните в обратной последовательности инструкции,
приведенные в разделе «Снятие передней панели и батареи».
12
