Обзор
Компоненты PDU/БРП с обходной цепью

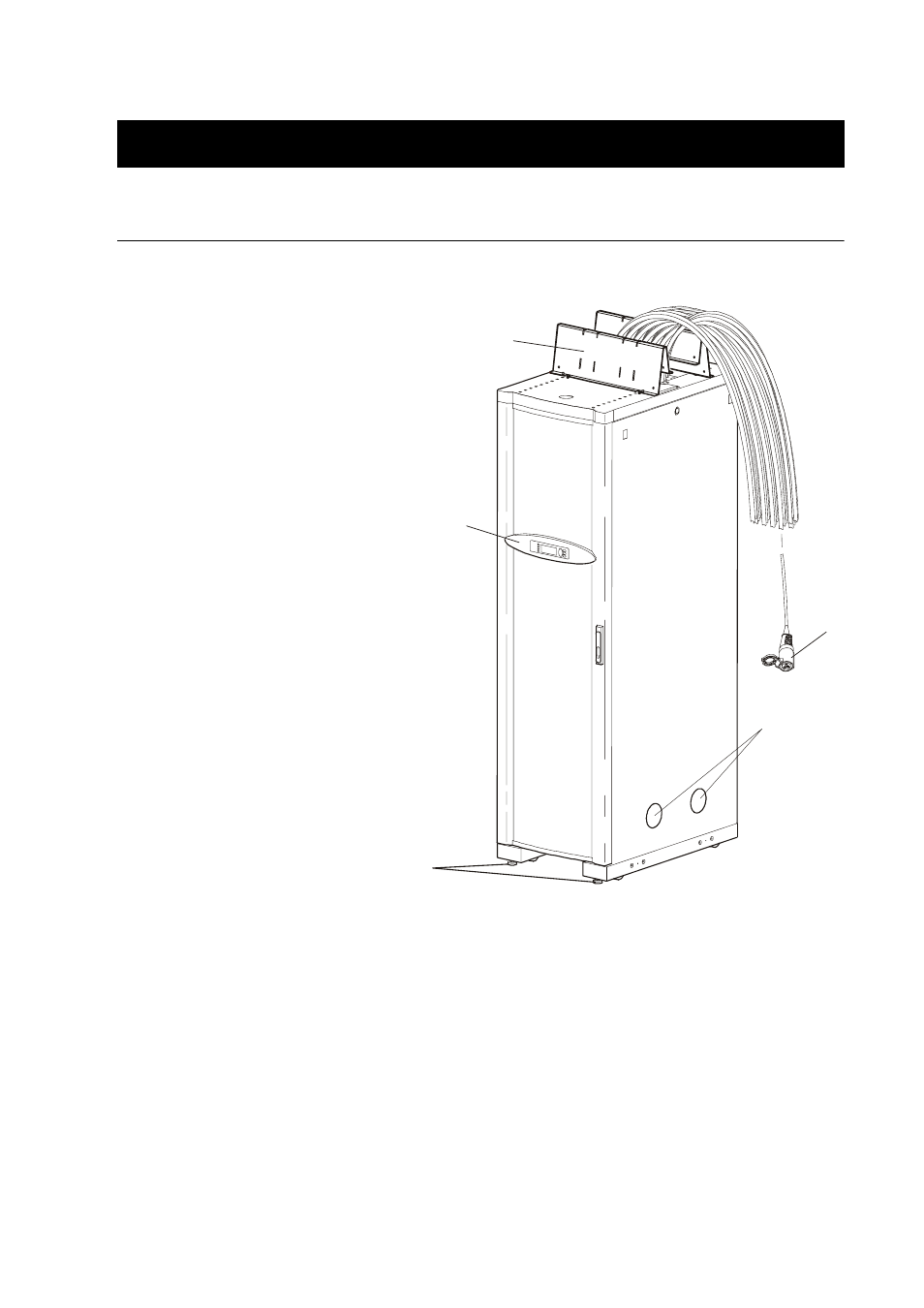

Вид спереди
В защитных желобах
PDU/БРП помещаются
силовые кабели, выходящие
через люк в верхней части
PDU/БРП, желоба также
служат для разделения
силовых и информационных
кабелей.
Силовые кабели PDU/БРП,
выведенные через отверстия в
верхней части блока
распределения питания PDU/
БРП, подают питание на
стойки с оборудованием.
Количество кабелей питания,
устанавливаемых в PDU/БРП,
зависит от конфигурации
системы. Каждый силовой
кабель оснащен розеткой
IEC 309, совместимой с
различными
принадлежностями системы
InfraStruXure компании APC,
которые используются для
организации питания
оборудования, установленного
в стойках.
Через отверстия для кабелей можно подсоединять входные и выходные
электропровода ИБП Symmetra PX. В процессе установки инженер по техническому
обслуживанию компании APC переставляет боковые панели блока PDU/БРП и ИБП так,
чтобы соседние боковые панели этих двух устройств имели отверстия для кабелей.
С помощью ножек выравнивания можно регулировать уровень монтажного шкафа.
Прежде чем начать установку системы, необходимо выровнять все монтажные шкафы.
На дисплее можно просматривать данные о состоянии оборудования. Он состоит из
жидкокристаллического монитора, пятикнопочной панели, световых индикаторов
основных состояний и устройства звуковой сигнализации.
