19
Монтажный шкаф NetShelter СX: распаковка, установка и сборка
Укладка кабелей
Монтажный шкаф NetShelter CX имеет отверстие для доступа к кабелям в задней части монтажного
шкафа. На заводе установлены шесть вертикальных дополнительных каналов 0U в монтажных
шкафах AR4018, AR4018I, AR4024, AR4024I и четыре — в AR4038 и AR4038I. В передней части
монтажных шкафов AR4038 и AR4038I также имеются защелки для вертикальной прокладки
кабелей вместо дополнительного канала. Компания APC предлагает множество разнообразных
приспособлений для прокладки кабелей.

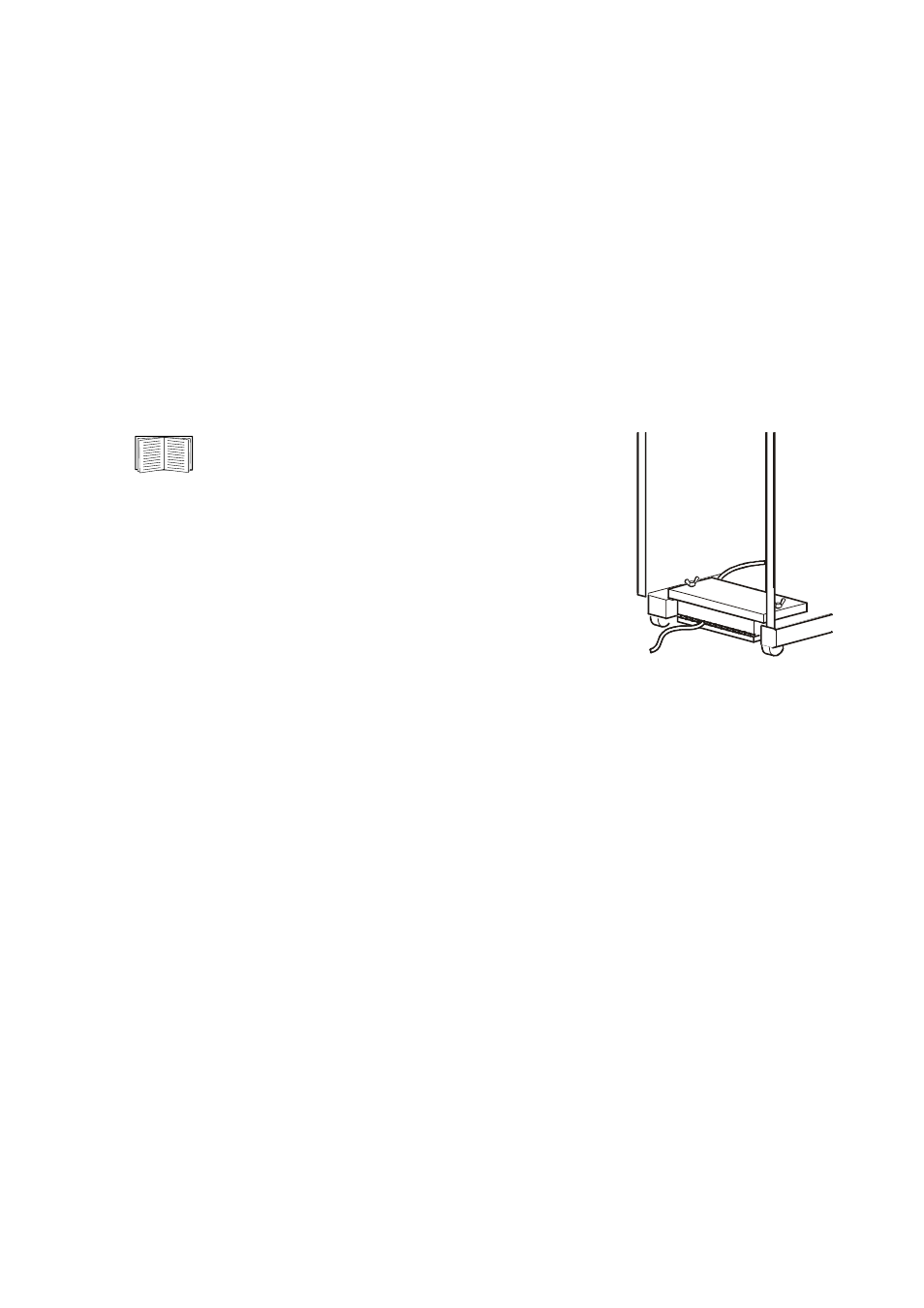

Задний порт доступа к кабелям
Кабельный порт достаточно велик для того, чтобы вместить несколько сотен кабелей Ethernet,
и имеет съемную верхнюю крышку. Порт разработан таким образом, чтобы заранее соединенные
распределительные панели можно было легко установить без необходимости их разъединения
и повторного соединения.
Установка и демонтаж заднего кабельного порта
описаны в «Установка заднего кабельного порта»
на стр. 11.
Вертикальные вспомогательные каналы 0U
Вертикальные дополнительные каналы 0U предоставляют возможность без применения инструментов
выполнить монтаж модулей распределения питания стойки APC, крепежных скоб для кабелей
APC и места для кабельных стяжек. Стандартное положение дополнительных каналов:
два в передней части монтажного шкафа и четыре в задней части шкафа.
