Монтажный шкаф NetShelter СX: распаковка, установка и сборка
Установка оборудования
В этом разделе предоставляется информация о том, как устанавливать монтируемое в стойку
оборудование в монтажном шкафу. Более подробная информация содержится в инструкциях,
прилагаемых к оборудованию.

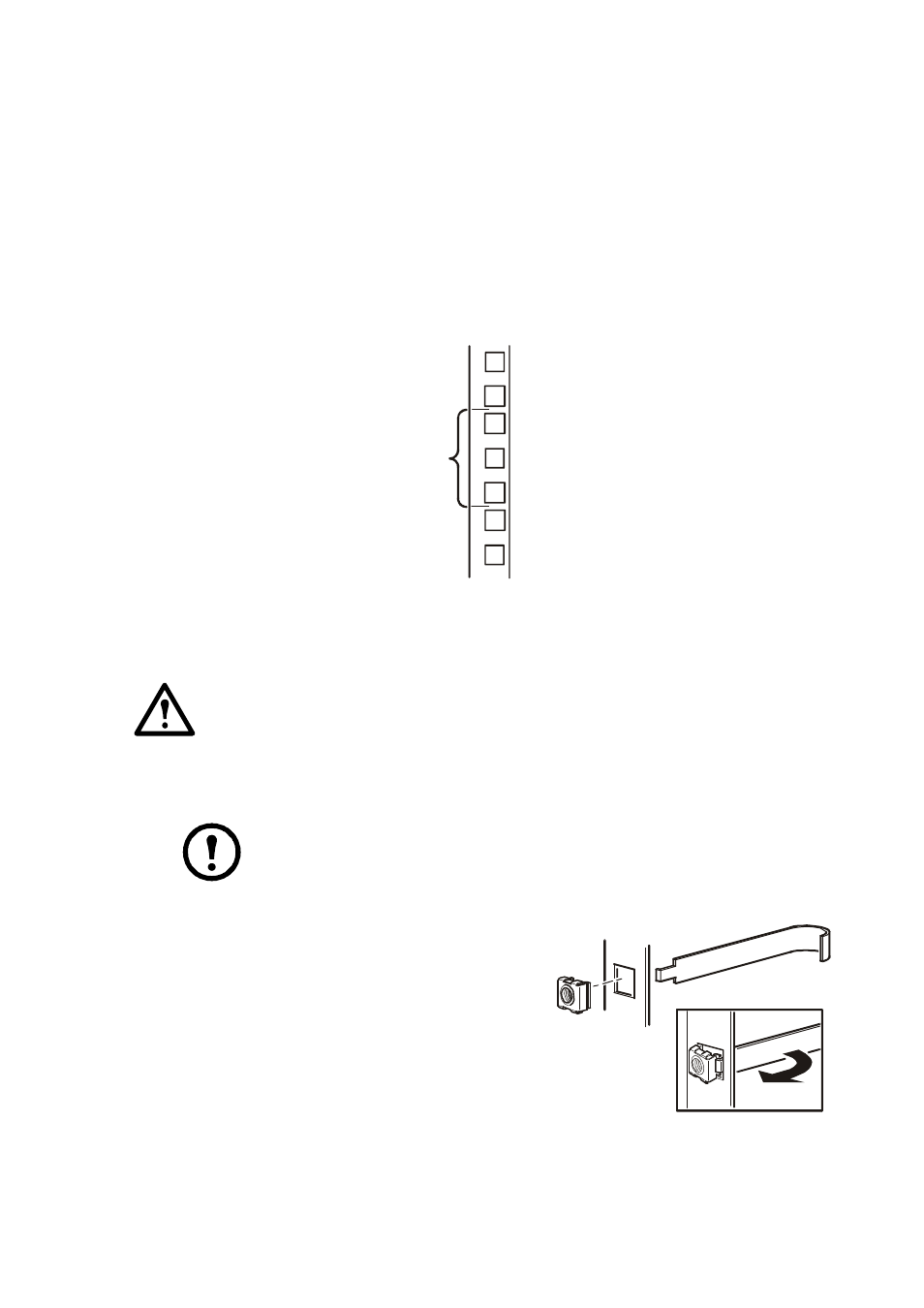

Определение одного U-пространства в вертикальном монтажном фланце
При установке оборудования следует определить верхний и нижний края U-пространства на
монтажных фланцах. Каждое третье отверстие на монтажных фланцах монтажного шкафа
NetShelter пронумеровано, что указывает на середину одного U-пространства.
U-пространство состоит из одного из таких пронумерованных отверстий вместе
с одним отверстием непосредственно над и под ним, как показано на рисунке.
Установочный комплект болтов и гаек
Компания APC предлагает комплект болтов и гаек (AR8100) для использования с квадратными
отверстиями.
Предупреждение. Установите гайки в обоймах горизонтально, чтобы дужки
вошли в зацепление с боковыми сторонами квадратного отверстия. НЕ устанав-
ливайте гайки в обоймах вертикально, чтобы дужки вошли в зацепление
с верхней и нижней сторонами квадратного отверстия.
1. Вставьте гайку в обойме в квадратное отверстие, зацепив одну дужку узла гайки
за дальнюю сторону отверстия.
Примечание. Устанавливайте гайки в обоймах на внутренней стороне
вертикального монтажного фланца.
2. Поставьте инструмент для установки гаек в
обоймах (не входит в комплект) на другой край
гайки в обойме и потяните за него, вставив гайку
в рабочее положение (сопровождается
щелчком).
Снятие гаек в обойме
1. Отверните все установленные болты.
2. Обхватите монтажную гайку и сожмите ее края,
чтобы извлечь гайку из квадратного отверстия.
