11 Монтажный шкаф NetShelter СX: распаковка, установка и сборка

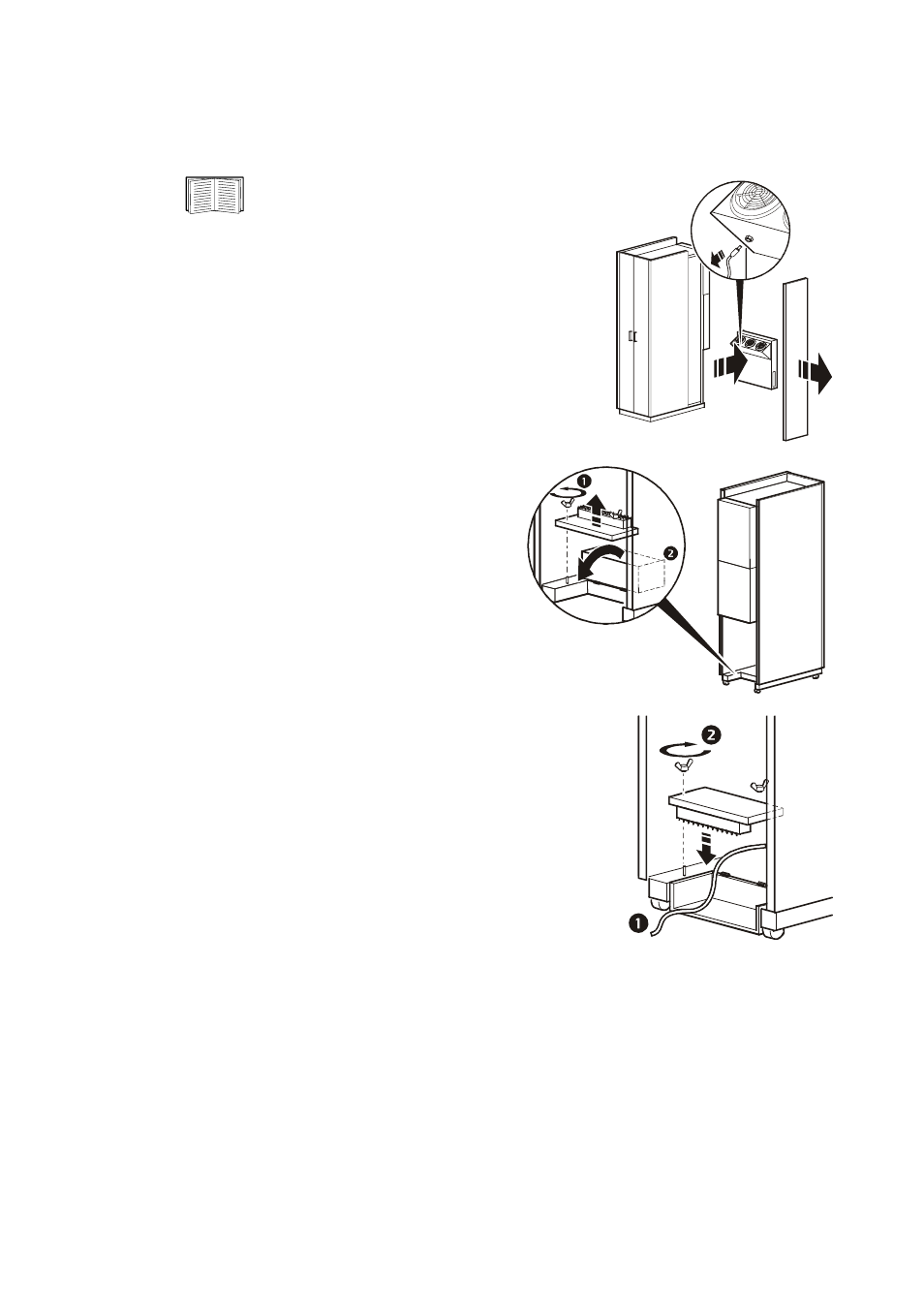

Установка заднего кабельного порта
1. Снимите боковую панель и нижний модуль вентилятора.
См. «Снятие и установка боковых панелей»
на стр. 8 и «Демонтаж и установка модулей
вентиляторов» на стр. 13.
2. Снимите зажимы типа «бабочка» с крышки
кабельного порта и снимите крышку.
3. Переверните кабельный порт из внутренней
части монтажного шкафа и установите его
на место.
4. Проложите кабели.
5. Для повторной установки кабельного порта, герметизации
кабелей и звукоизоляции монтажного шкафа переверните
крышку кабельного порта и переустановите ее, используя
зажимы типа «бабочка».
