Подключение к сетевой карте
Примечание: Процессы прокладки кабелей для устройств управления питанием и
датчика температуры аналогичны.
Примечание: Датчик температуры поставляется в полиэтиленовом пакете,
прикрепленном к задней части передней панели ИБП.

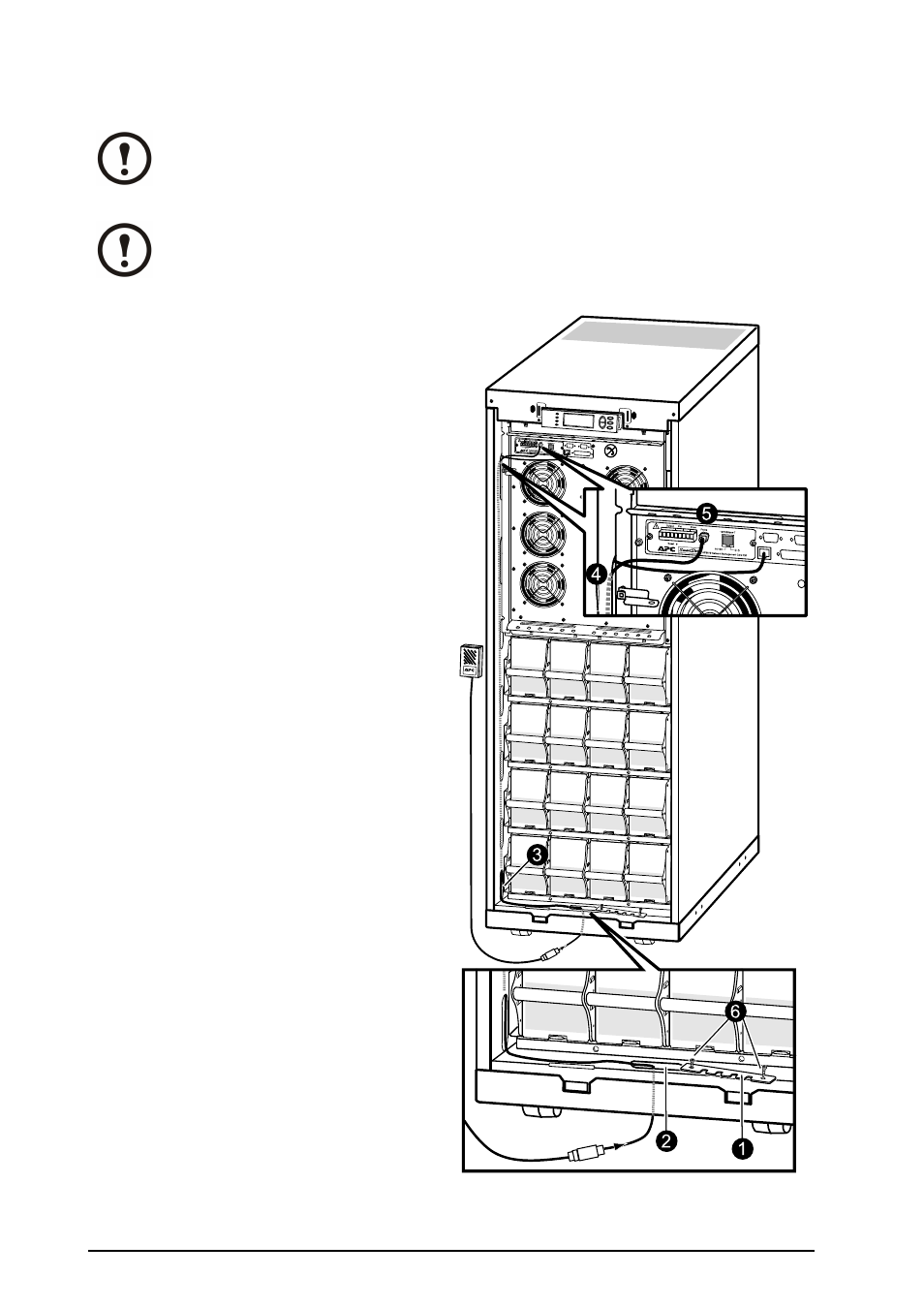

1. Отверните и снимите два болта с пластины
ввода проводов на передней панели и
снимите пластину.
2. Проложите кабель по направлению вверх
через отверстие на нижней пластине и
через пластину ввода проводов.
3. Проложите кабель через отверстие боковой
панели и протяните его вверх внутри
панели.
4. Вытащите кабель из отверстия на боковой
панели (рядом с областью сетевой платы
управления).
5. Подключите кабель в разъем датчика/вход
PowerChute.
6. Установите пластину ввода проводов на
место.
6
1
2
3
4
5
44 MGE™ Galaxy™ 3500 Одиночная и параллельная установка 990-2258C-028
