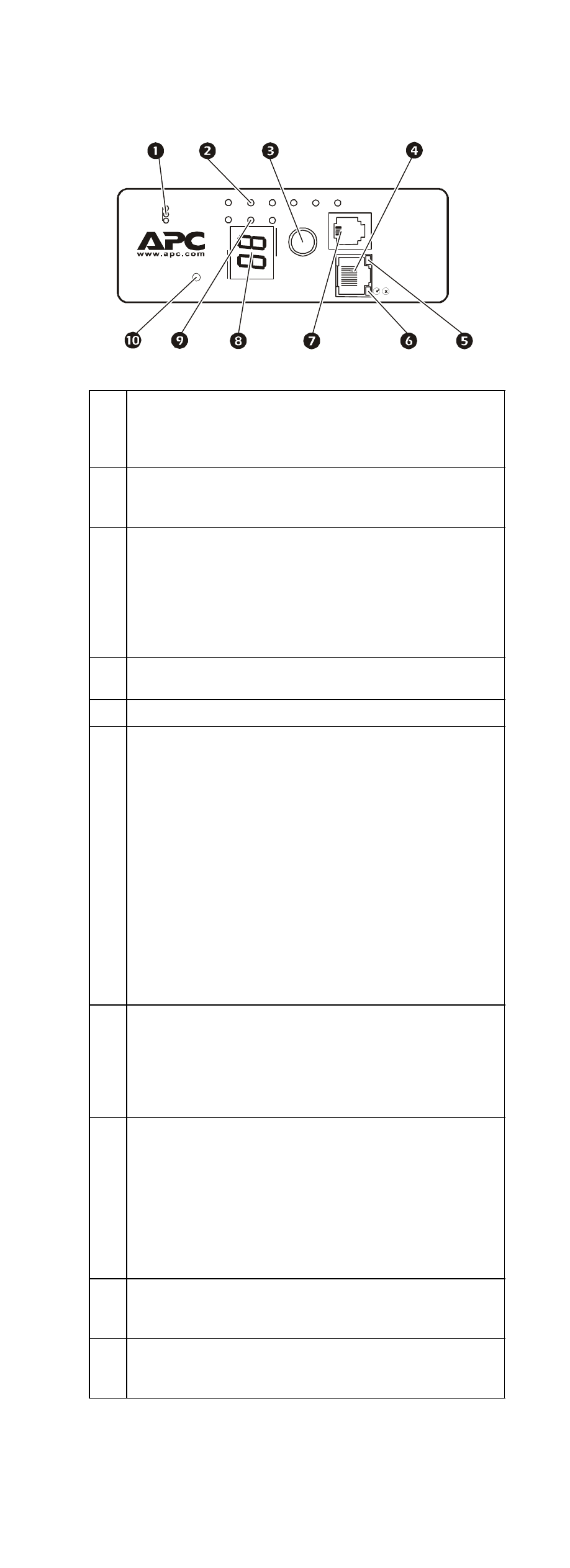

Цифровой дисплей
эксплуатация
Current Meter Status: указывают на следующие
условия: нормальная работа (зеленый),
предупреждение (желтый) или сигнализация
(красный).
Индикатор контактов:
Отображает контакт, соответствующий току,
указанному на цифровом дисплее.
Кнопка управления:
Нажмите для смены значения тока отображенного
на цифровом дисплее нажмите и удерживайте
кнопку нажатой в течение пяти секунд для
просмотра ориентации на дисплее; удерживайте
нажатой дополнительно в течение пяти секунд для
смены ориентации.
Ethernet-порт: Служит для подключения PDU к
сети с помощью сетевого кабеля CAT-5.
Индикатор связи:: Указывает на активность в сети.
Индикатор состояния: указывает на состояние
подключения к локальной сети Ethernet и
состояние PDU.
• Не горит – отсутствует подача питания на PDU.
• Непрерывно горит зеленым – в Rack PDU
используются правильные параметры настройки
TCP/IP.
•
Мигает зеленым
-PDU имеет недопустимые
настройки TCP/IP.
• Непрерывно горит оранжевым – обнаружен
отказ оборудования в Rack PDU. Обратитесь в
центр сервисного обслуживания по телефону,
указанному на задней обложке настоящего
руководства.
•
Мигает оранжевым
-PDU выполняет запросы
BOOTP.
Последовательный порт: для доступа к
внутренним меню соедините этот порт
(модульный порт RJ -11 ) с последовательным
портом компьютера с помощью прилагаемого
последовательного кабеля (номер изделия APC
940-0144A).
Дисплей тока, используемого устройством
распределения электропитания (PDU) для монтажа
в стойку и подключенными устройствами:
• На цифровом дисплее отображается совокупное
значение тока, используемого одной секцией
блока распределения питания.
• Работает циклами с интервалами 3 секунды и
проверяет значения по всем 9 Просмотр (3 фазам
и розетками).
Индикатор фазы : Отображают фазу,
соответствующую току, указанному на цифровом
дисплее.
Кнопка "Reset" (Сброс): возвращает исходные
параметры Rack PDU, не влияя на состояние
разъемов.
