Эксплуатация
Система с внешним автоматическим
выключателем байпаса

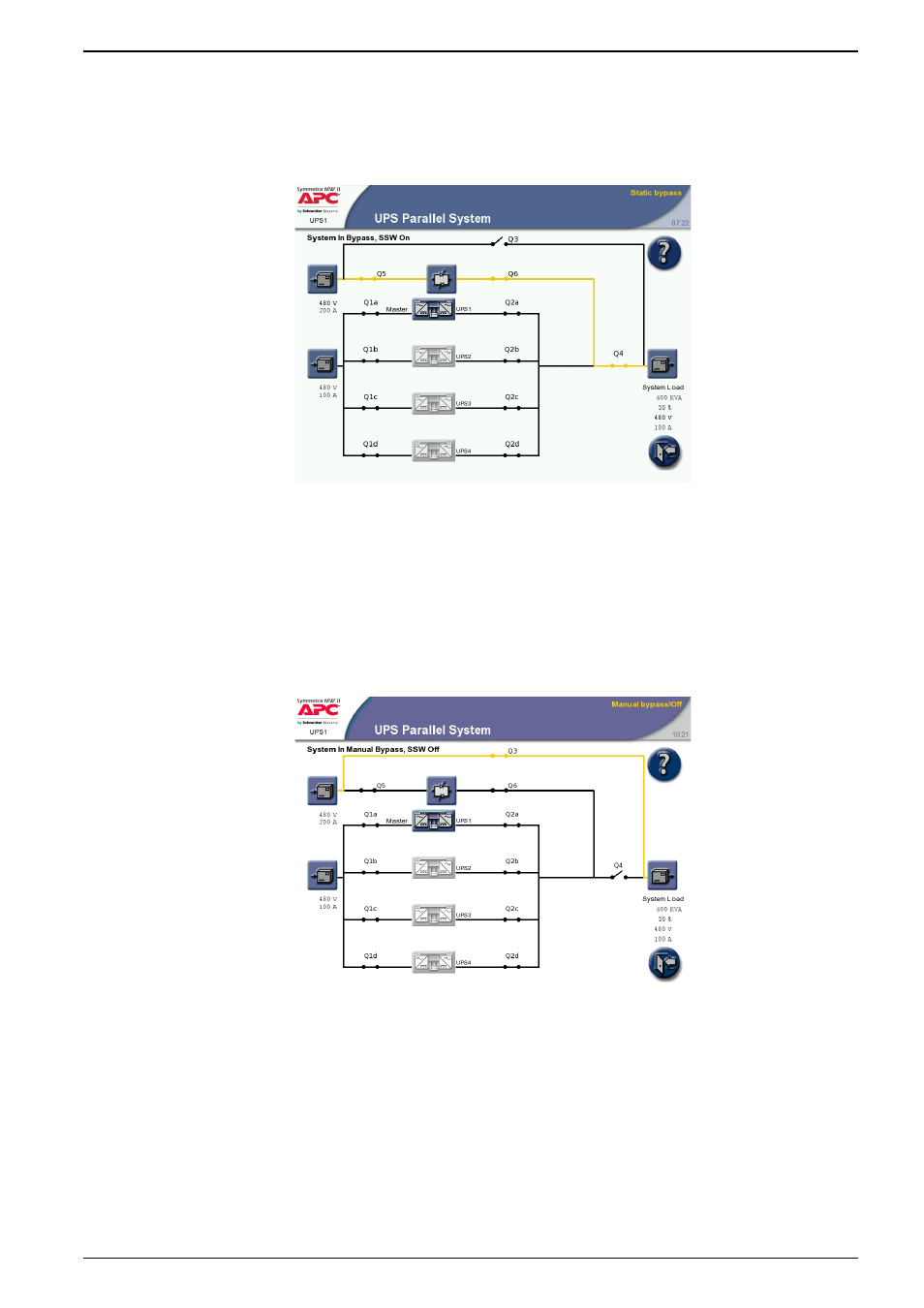

Режим статического байпаса
В режиме статического байпаса критическая нагрузка поддерживается
непосредственно от электросети. На экране отображается однолинейная
схема, оранжевая линия которой показывает поток мощности к нагрузке через
внешний автоматический выключатель байпаса.
Режим механического байпаса
В режиме механического байпаса критическая нагрузка поддерживается
непосредственно от электросети. Механический байпас позволяет
изолировать ИБП для проведения технического обслуживания. В режиме
механического байпаса ИБП не обеспечивает резервное питание для
нагрузки. Когда ИБП работает в этом режиме, на экране отображается
однолинейная схема, оранжевая линия которой описывает поток мощности от
электросети к нагрузке через выключатель Q3.
990–1377F–028 7
