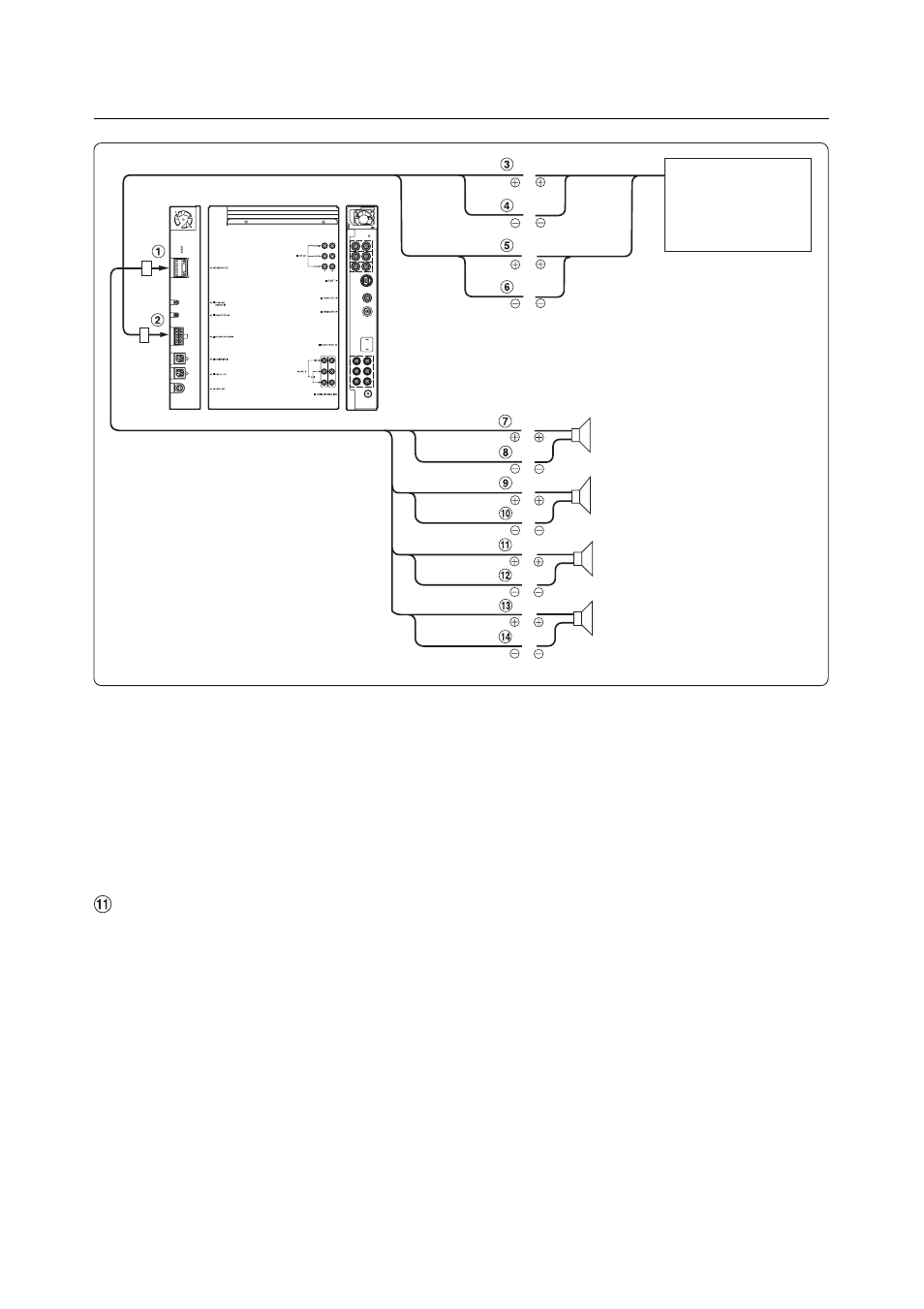

Подсоединение к автомобильной системе (стандартной аудиосистеме и т.п.)
SPEAKER INPUT
(Белый)
SPEAKER
(Белый/Красный)
(Серый)
(Серый/Красный)
SPEAKER OUTPUT
Лев.
Фронт.
Прав.
Фронт.
Лев.
Фронт.
Прав.
Фронт.
Стандартная
автомобильная
аудиосистема
(Серый)
(Серый/
Черный)
(Белый)
(Белый/
Черный)
(Зеленый)
(Зеленый/
Черный)
(Фиолетовый)
(Фиолетовый/
Черный)
АС (Правая фронтальная)
АС (Левая фронтальная)
АС (Левая тыловая)
АС (Правая тыловая)
1
Разъем питания
2
Входной терминал штатной системы
3
Входной провод левой фронтальной (+) АС (Белый)
4
Входной провод левой фронтальной (-) АС (Белый/Красный)
5
Входной провод правой фронтальной (+) АС (Серый)
6
Входной провод правой фронтальной (-) АС (Серый/Красный)
7
Выходной провод правой фронтальной (+) АС (Серый)
8
Выходной провод правой фронтальной (-) АС (Серый/Черный)
9
Выходной провод левой фронтальной (+) АС (Белый)
0
Выходной провод лдевой фронтальной (-) АС (Белый/Черный)
Выходной провод левой тыловой (+) АС (Зеленый)
=
Выходной провод левой тыловой (-) АС (Зеленый/Черный)
~
Выходной провод правой тыловой (+) АС (Фиолетовый)
!
Выходной провод правой тыловой (-) АС (Фиолетовый/Черный)
•
Проверьте, чтобы вход SPEAKER INPUT был подсоединен к выходному проводу
фронтальной АС. Выходной провод тылового канала в этом случае не подсоединяется.
•
Обязательно отсоедините все выходные акустические кабели стандартных АС
и системы.
•
В случае подключения многоканальной АС подсоедините вход SPEAKER INPUT к
фронтальному СЧ динамику. Если данное подсоединение будет выполнено к ВЧ
или НЧ динамику, звуковой сигнал на выходе будет искажен.
•
Выполните необходимые установки для каждого параметра в разделе
«Использование входа SPEAKER INPUT» (стр. 30)
•
Ознакомьтесь с разделом «Подсоединение кабелей ко входу SPEAKER INPUT» (стр. 97).
•
Неправильно выполненные подсоединения могут стать причиной выхода из строя
вашей штатной аудиосистемы.
