1 Входной терминал навигационной системы (RGB вход)
Соедините этот терминал с выходным RGB-терминалом навигационной системы.
2 Системный переключатель
При подсоединении процессора, снабженного шиной Ai-NET, установите данный
переключатель в положение EQ/DIV. Если не подсоединено ни одно из устройств,
оставьте переключатель в положении NORM.
• Перед тем, как перевести переключатель в другое положение, отключите питание
системы.
3 Ai-NET разъем
Соедините его с выходным или входным разъемом другого устройства, оборудованного
шиной Ai-NET.
4 Выходной терминал навигатора
В случае подключения внешнего процессора звука обеспечивает подачу на выход
сигнала прерывания голосовыми сообщениями со входа навигационной системы
Alpine или терминала SPEAKER INPUT.
5 Выходной кабель ДУ (Белый/Коричневый)
Соедините этот кабель с входным кабелем ДУ. С помощью данного кабеля на выход
подаются управляющие сигналы с пульта ДУ.
6 Входной видеотерминал AUX (AUX1)
Подсоедините к этому терминалу выходной видеокабель DVD Video-проигрывателя
или DVD-чейнджера.

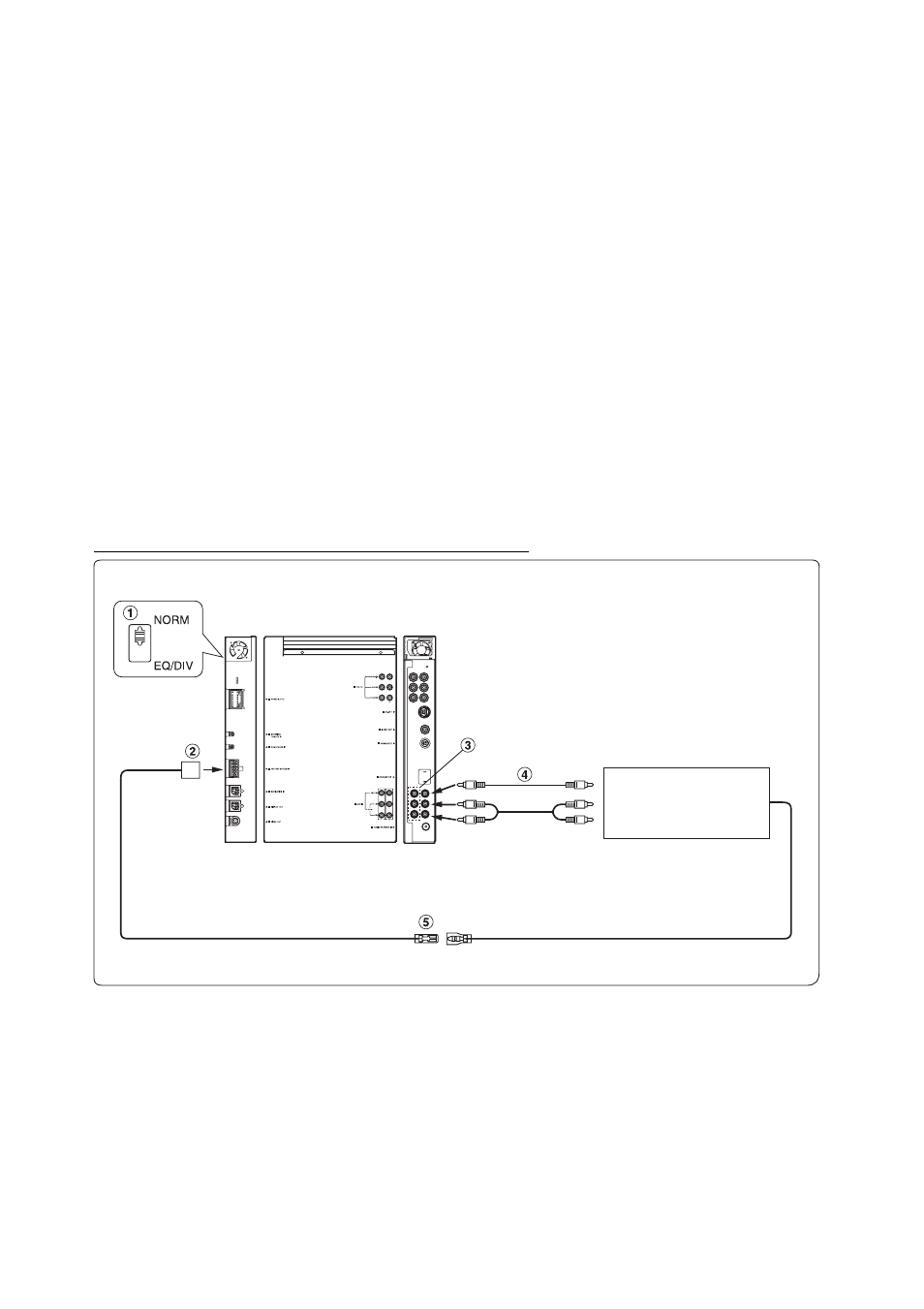

При подсоединении внешнего оборудования
VPA-B222R
ТВ-тюнер, видеомагнито-
фон или DVD-проигрыва-
тель (DVE-5207), не обору-
дованный шиной Ai-NET
(приобр. дополнительно)
К выходному видео терминалу
К выходному аудио терминалу
(Белый/Коричневый) REMOTE OUT REMOTE IN (Белый/Коричневый)
1 Системный переключатель
При подсоединении процессора, снабженного шиной Ai-NET, установите данный
переключатель в положение EQ/DIV. Если не подсоединено ни одно из устройств,
оставьте переключатель в положении NORM.
• Перед тем, как перевести переключатель в другое положение, отключите питание
системы.
2 Входной терминал штатной системы
3 Терминал видео/аудио входа AUX
4 RCA кабель-удлинитель (приобретается дополнительно)
5 Выходной кабель ДУ (Белый/Коричневый)
Соедините этот кабель с входным кабелем ДУ. С помощью данного кабеля на выход
подаются управляющие сигналы с пульта ДУ.
