101

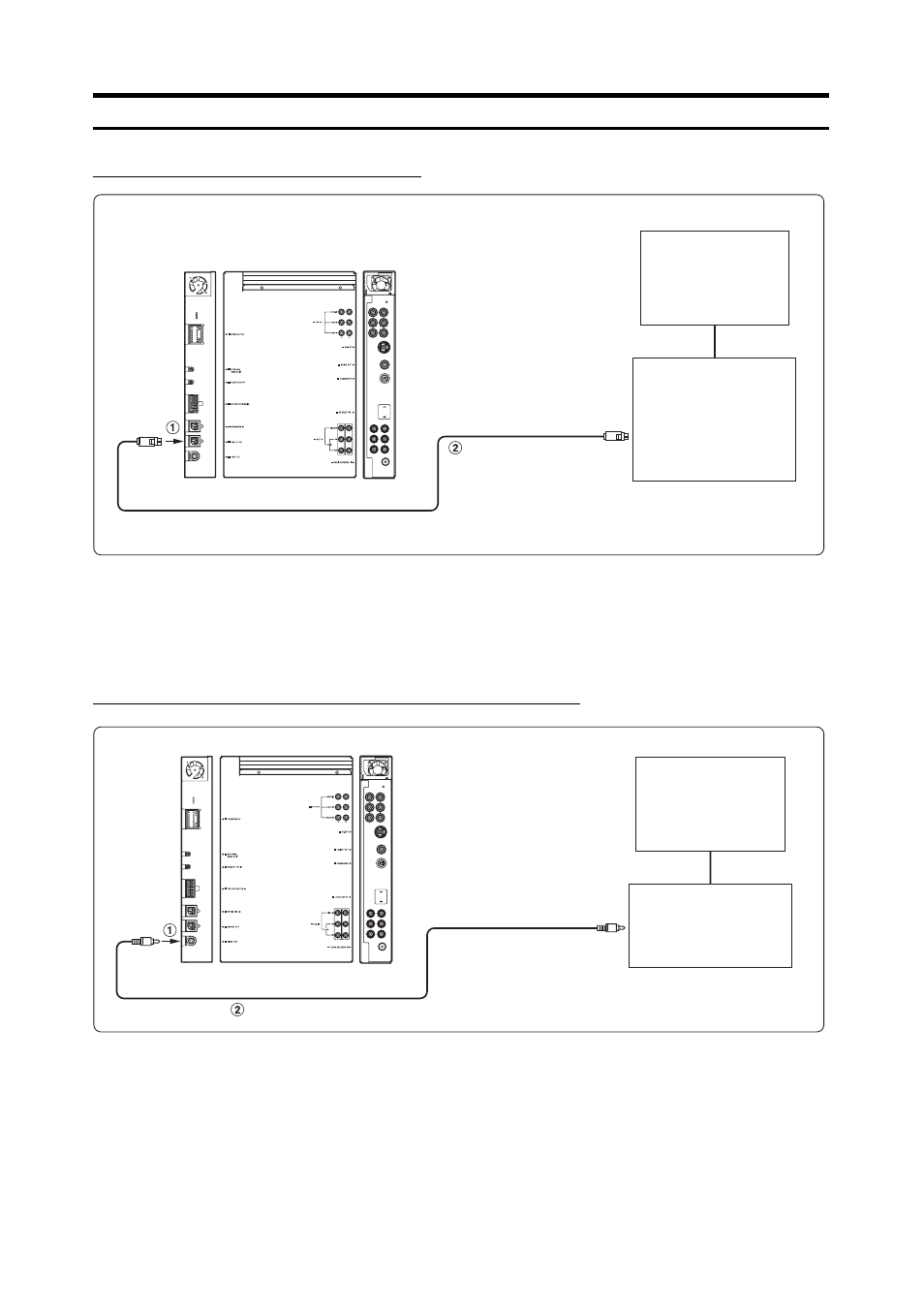

Пример системных подсоединений
Подсоединение монитора ALPINE
Монитор
(приобретается
дополнительно)
Интерфейс монитора
(приобретается
дополнительно)
Входной терминал RGB
RGB кабель
(прилагается)
1 Выходной терминал дисплея (RGB выход)
Подсоедините оснащенный терминалом 13Р RGB монитор с помощью входящего в
комплект поставки аппарата RGB-кабеля.
2 RGB-кабель (прилагается)
Подсоединение монитора другого производителя
Монитор
(приобретается
дополнительно)
Интерфейс монитора
(приобретается
дополнительно)
Входной видео терминал
RСА кабель-удлинитель (прилагается)
• Необходимо наличие датчика ДУ.
1 Выходной видео терминал
Подсоедините его к внешнему переднему монитору с помощью входящего в комплект
поставки аппарата RCA кабеля-удлинителя.
2 RСА кабель-удлинитель (прилагается)
