Совместимые форматы сигналов:
NTSC (3.58 МГц), PAL (4.43 МГц), черно белый (50 Гц/
60 Гц)
* Вы можете выбрать “AUTO” (автоматический вы
бор), “NTSC” или “PAL” в установочном меню
SETUP MENU при переключении на NTSC или PAL.
В обычных ситуациях выбирайте AUTO. Однако,
если входной сигнал нестабилен, вбирайте NTSC
или PAL.
СРЕДСТВА УПРАВЛЕНИЯ И ФУНКЦИИ
(КАРТА ВВОДА: ОПЦИЯ)

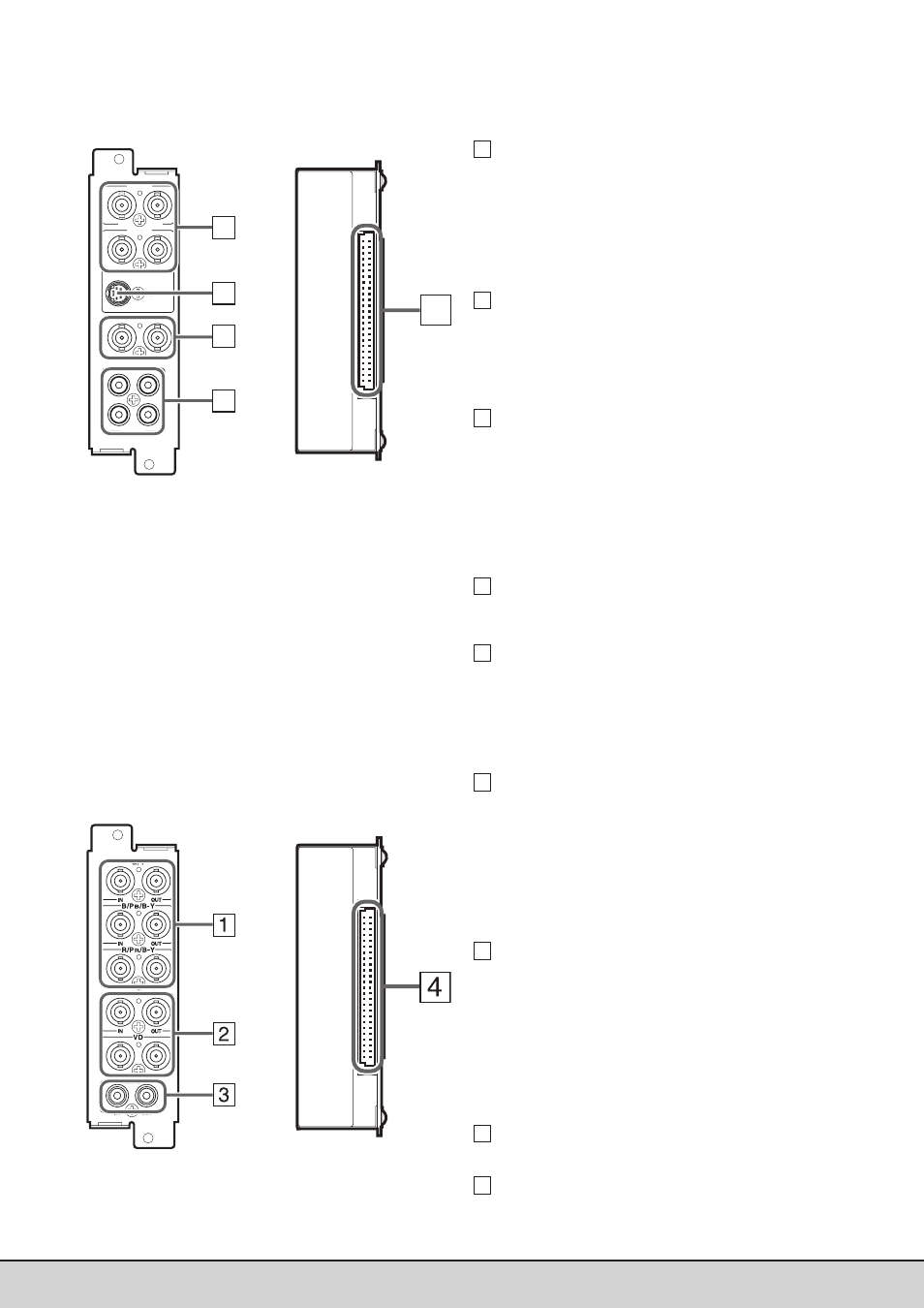

КАРТА ВИДЕОВВОДА (ОПЦИЯ: BT YA701P)
1 Разъемы ввода/вывода видеосигнала
Разъемы ввода (IN) и вывода (OUT) компонентных
(цветоразностных) или RGB сигналов.
Разъемы IN и OUT соединены в виде моста. (Если к
выходному разъему OUT не подключен кабель, вход
ной сигнал автоматически завершается.)
Для того, чтобы выбрать компонентный сигнал: на
жмите кнопку INPUT SELECT A/C/E
Для того чтобы выбрать сигнал RGB: нажмите кнопку
INPUT SELECT B/D/F
2 Разъемы ввода/вывода синхронизированного
сигнала
Разъемы ввода (IN) и вывода (OUT) для вертикаль
ных, горизонтальных и комбинированных синхрони
зированных сигналов.
Функция изменяется в зависимости от настройки
SYNC SELECT, выбранной в установочном меню
FUNCTION SETTING. Подробнее см. стр. 15.
Разъемы ввода IN и вывода OUT соединены мостом.
(Если к выходному разъему OUT не подключен ка
бель, входной сигнал автоматически завершается.)
3 Разъемы ввода/вывода аудиосигналов
Разъемы ввода (IN) и вывода (OUT) аудиосигналов.
Разъемы IN и OUT соединены мостом.
4 Контактный разъем (для подключения к много
форматному монитору)
Подключается к соединительному разъему вашего
многоформатного монитора.
1 Разъемы ввода/вывода видеосигнала
Разъемы ввода (IN) и вывода (OUT) видеосигналов.
Разъемы IN и OUT соединены в виде моста. (Если к
выходному разъему OUT не подключен кабель, вход
ной сигнал автоматически завершается.)
Для того, чтобы выбрать VIDEO 1: нажмите кнопку
INPUT SELECT A/C/E
Для того, чтобы выбрать VIDEO 2: нажмите кнопку
INPUT SELECT B/D/F
2 Разъем ввода S видео сигнала
Контакт ввода S видео сигнала.
Когда S видео сигнал подается на этот контакт и ви
деосигнал подается на VIDEO 2, S видео сигнал
имеет приоритет над видеосигналом.
При выборе входного S видео сигнала, нажмите
кнопку INPUT SELECT B/D/F.
3 Разъемы ввода/вывода синхронизированного
сигнала
Разъемы ввода (IN) и вывода (OUT) для комбиниро
ванных синхронизированных сигналов.
Функция изменяется в зависимости от настройки
SYNC SELECT, выбранной в установочном меню
FUNCTION SETTING. Подробнее см. стр. 15.
Разъемы ввода IN и вывода OUT соединены мостом.
(Если к выходному разъему OUT не подключен ка
бель, входной сигнал автоматически завершается.)
4 Разъемы ввода/вывода аудиосигналов
Разъемы ввода (IN) и вывода (OUT) аудиосигналов,
соответствующих VIDEO 1 и VIDEO 2. Разъемы IN и
OUT соединены мостом.
5 Контактный разъем (для подключения к много
форматному монитору)
Подключается к соединительному разъему вашего
многоформатного монитора.
VIDEO 1
OUT IN
AUDIO 2
AUDIO 1
OUT IN
VIDEO 2
OUT
Y/C IN
IN
OUT IN
EXT.SYNC
1
2
3
4
5
КАРТА ВВОДА КОМБИНИРОВАННОГО СИГНАЛА/ СИГНАЛА RGB
(ОПЦИЯ: BT YA702P)
Совместимые форматы сигналов:
480/60i, 576/50i, 576/50p, 480/60p, 720/60p, 1035/
60i, 1080/50i, 1080/60i, 1080/24psF
