19

О ВНЕШНЕМ УПРАВЛЕНИИ

Многоформатный монитор имеет два разъема для внешнего управления.
Один из них разъем MAKE/TRIGGER, который позволяет осуществлять управление монитором методом MAKE
(контакта) или TRG. (триггерного контакта), выбранном в установке функции.
MAKE (система контакта) : Управление функцией осуществляется путем стабильного размыкания (открытый кон

такт) или закорачивания (закорачивание с контактом заземления GND 15 го вывода)
управляемого вывода.

TRG. (триггерная система) : Управление функцией осуществляется путем кратковременного (в течение одной се

кунды) закорачивания (закорачивание с контактом заземления GND 15 го вывода) уп
равляемого вывода.

*

Настройку MAKE или TRIGGER выбирают в пункте REMOTE SYSTEM установочного меню.

*

14 й вывод (REMOTE ENABLE) всегда управляется системой разъема, независимо от настройки пункта меню
REMOTE SYSTEM.

Другим разъемом, используемым для дистанционного управления, является разъем RS 232C. Он позволяет осу
ществлять управление монитором с персонального компьютера через последовательный интерфейс.
ПРИМЕЧАНИЕ: Приоритет органов управления следующий: Разъем MAKE/TRIGGER > Разъем RS 232C > кнопки пе

редней панели. Если включен триггерный разъем, кнопки передней панели могут использоваться для управления.

КАК ИСПОЛЬЗОВАТЬ РАЗЪЕМ MAKE/TRIGGER

Соединения

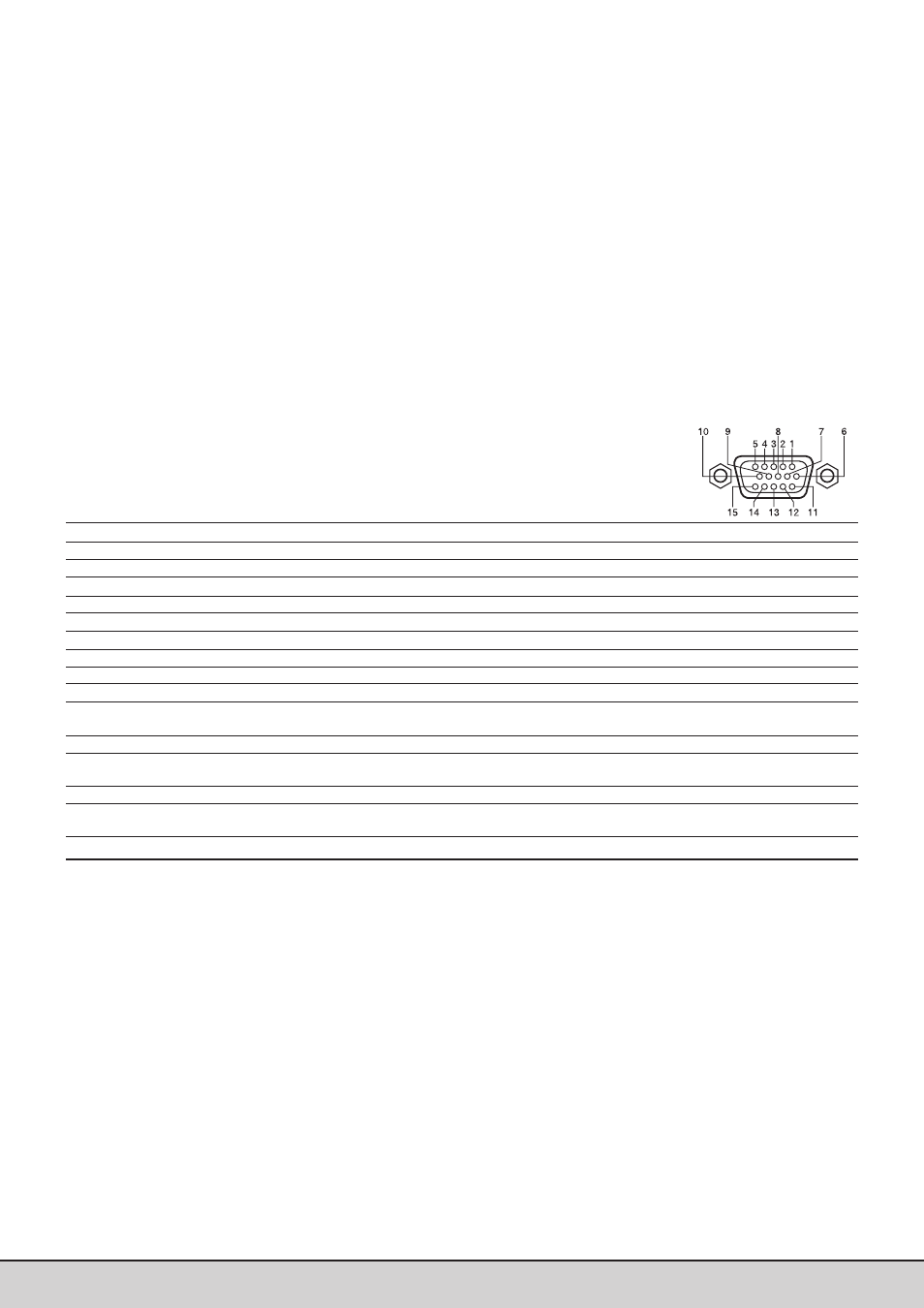

Соедините (закоротите) 15 й контакт (GND) с каждым их контактов 1 14 в 3 линейном
15 штырьковом D sub разъеме. Функции всех контактов описаны ниже.

Названия и функции контактов

№ Название

Функции

Операции (OFF

←→

←→

←→

←→

←→ ON)

*1

1

TALLY

Включение лампочки суммирования

Выключение

Включение

2

INPUT A

Замена входа на INPUT A

Нет замены

Замена

3

INPUT B

Замена входа на INPUT B

Нет замены

Замена

4

INPUT C

Замена входа на INPUT C

Нет замены

Замена

5

INPUT D

Замена входа на INPUT D

Нет замены

Замена

6

INPUT E

Замена входа на INPUT E

Нет замены

Замена

7

INPUT F

Замена входа на INPUT F

Нет замены

Замена

8

COLOR OFF

Замена изображения на черно белое

Нет замены

Замена

9

AREA MARKER

Вывод на экран маркера области

Не выводится

Выводится

10 ASPECT

Изменение форматного соотношения
экрана на 16:9

4:3

16:9

11 TALLY SELECT

Выбор цвета лампочки суммирования

ЗЕЛЕНЫЙ

КРАСНЫЙ

12 MARKER

Выбор типа маркера области

Выбор осуществляется

Выбор с пульта дистан

с основного устройства

ционного управления *2

13 STATUS

Отображение статуса монитора

Отображение

*3

14 REMOTE ENABLE Осуществление внешнего управления

Не действует

Действует

*4

с разъема MAKE действует или не действует

15 GND

Используется в качестве контакта заземления

*1 : OFF означает размыкание, а ON замыкание.

Когда триггерный контакт замкнут, настройка изменяется с ON на OFF при каждом замыкании контакта.
(Только TALLY управляется путем размыкания (OFF) и замыкания (ON).)

*2 : Выбор размера маркера области в пункте меню AREA MARKER (настройка выбирается на основном устройстве) или AREA

MARKER R (настройка выбирается с пульта дистанционного управления).

*3 : Функция STATUS включается при изменении положения контакта STATUS (с ON на OFF, или с OFF на ON). Статус монитора

выводится на экране в течение 3 секунд.

*4 : При выборе установки ON для параметра REMOTE ENABLE, становится возможным дистанционное управление. (Так же, как

и для методов MAKE/TRIGGER.)

Использование
1. Задайте установку ON для параметра REMOTE ENABLE.
2. Замкните или разомкните нужный контакт. (При использовании триггерного контакта, длительность замыкания

составляет приблизительно 1 секунду).

Изменение разъема ввода сигнала
1. Задайте установку ON для параметра REMOTE ENABLE.
2. Замкните нужный входной разъем INPUT. (При использовании триггерного разъема, длительность замыкания

составляет приблизительно 1 секунду).

3. Разомкните выбранный выше входной разъем INPUT. Разъем ввода сигнала будет изменен после завершения

размыкания.

ПРИМЕЧАНИЯ:

Если выбраны (замкнуты) более двух контактов INPUT A INPUT F, контакт ввода сигнала не изменяется.
Для того чтобы управлять контактами INPUT INPUT F, мы рекомендуем использовать переключатель блокировки, который
отключает выключатель при включении другого выключателя.

При включении триггерного контакта, и при одновременном замыкании нескольких контактов, осуществить правильное уп
равление невозможно. Для одной операции всегда необходимо замыкать только один контакт. Также рекомендуется исполь
зовать Тактовый Выключатель.

КАК ПОЛЬЗОВАТЬСЯ ВНЕШНИМ УПРАВЛЕНИЕМ
