20

КАК ИСПОЛЬЗОВАТЬ РАЗЪЕМ RS 232C

Вы можете осуществлять управление монитором со своего персонального компьютера
через разъем RS 232C.
Подробную консультацию по вопросу управления монитором с персонального компьюте
ра Вы можете получить у своего торгового представителя или в сервисном центре.

1. Кабель
Приготовьте прямой кабель с D sub разъемом (9 штырьковым
типа “мама”) и разъем D sub (9 штырьковый типа “папа”)

2. Характеристики связи
Скорость передачи данных в бодах: 4800/9600/19200 (заводс
кая установка: 4800)
Информационные биты: 8 бит
Четность: Нет
Стоповые биты: 1
Управление потоком данных: аппаратное (RTS/CTS)

3. Команды
Формат

Заголовок

Идентификационное

Команда

Данные

CR

обозначение

Заголовок

!

Управление от компьютера на монитор

?

Обращение от компьютера к монитору

@ Ответ т монитора компьютеру

ID + Команда + Данные
B Основная команда

Символы

00, 01 или Нет данных

D Команда регулировки размера картинки

00 ~ 08

20 ~ +20 или 31 ~ +31

S

Команда регулировки качества картинки

00 ~ 05

20 ~ +20

M Команда выбора пункта меню

00 ~ 0E

00, 01, 10, 11

F

Команда выбора пункта меню

00 ~ 0A

00, 01

W Команда регулировка баланса белого

00 ~ 05

256 ~ +255

C Команда запроса статуса монитора

00

0 ~ 655

Во время связи компьютера с монитором
Монитор получает данные, при высоком уровне (ON) сигнала DSR и если для CTS выбрана уставка ON.
Во время связи монитора с компьютером
Монитор передает данные, когда для DSR и DCD выбрана уставка ON и для RTS выбрана уставка ON.

Процедуры связи
Процедуры связи описаны ниже.
1. Начало связи

Получение от компьютера команды на соединение (!BCN1Cr)

→ Пересылка статуса монитора (@BOKCr) в ком

пьютер

2. Осуществление внешнего управления

Получение команды управления (!XXXXCr) от компьютера

→ Пересылка статуса монитора (@BOKCr)в компьютер

*

При необходимости монитор повторяет этот прием и передачу

3. Завершение связи

Получение команды завершения (!BCN0Cr)

→ Пересылка статуса монитора (@BOKCr) в компьютер.

*

После пересылки данных в монитор, компьютер должен сначала получить данные от монитора, а затем послать
следующую команду, т.к. связь осуществляется по системе квитирования. Если компьютер не получает статус
от монитора после посылки команды, команда должна быть послана еще раз.

КАК ПОЛЬЗОВАТЬСЯ ВНЕШНИМ УПРАВЛЕНИЕМ

(ПРОДОЛЖЕНИЕ)

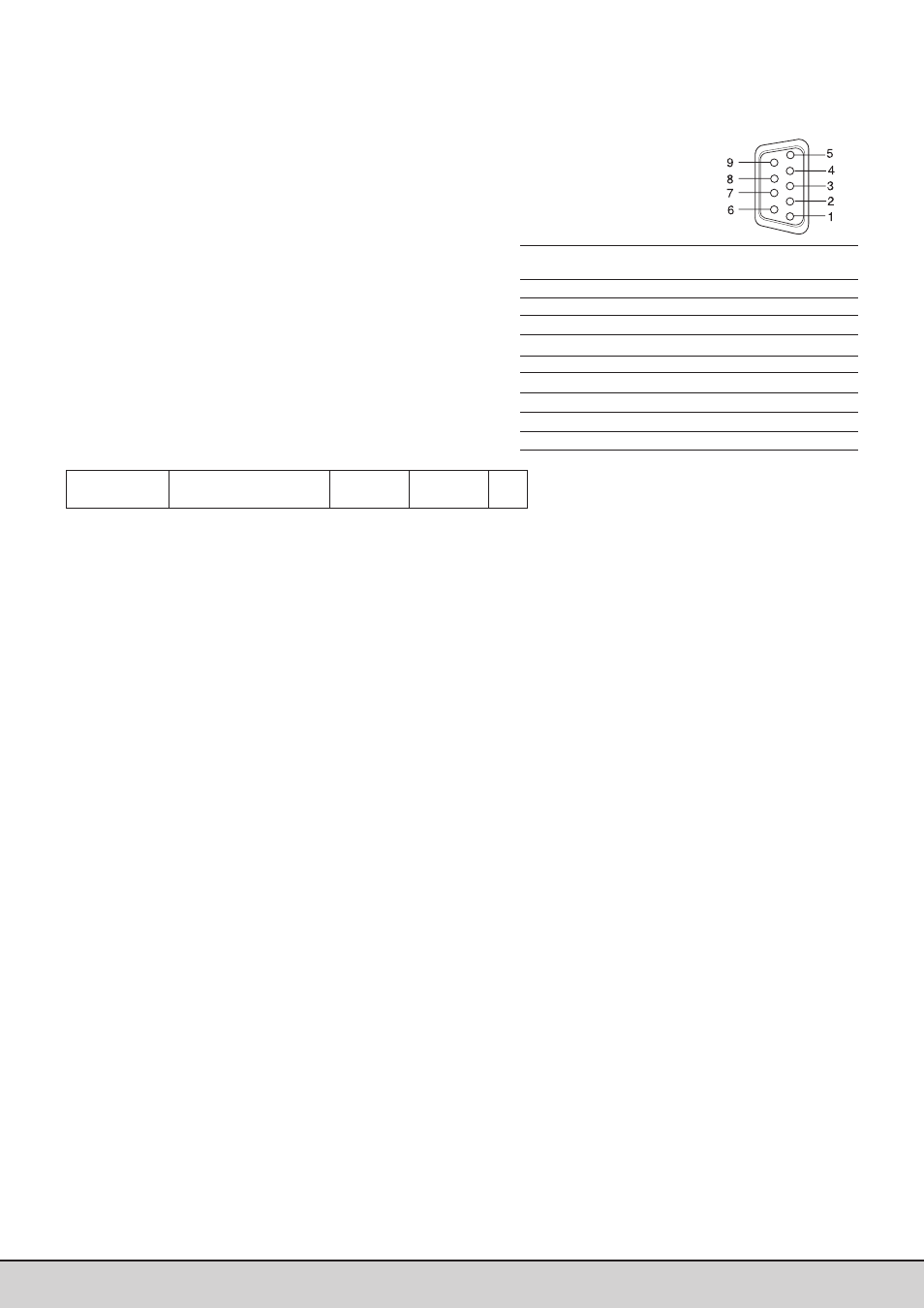

Сигнал

контакта

1

DCD (обнаружение носителя данных)

2

RD (получение данных)

3

TD (передача данных)

4

DTR (готовность терминала данных)

5

GND (Земля)

6

DSR (Готовность набора данных)

7

RTS (Запрос на пересылку)

8

CTS (Запрет пересылки)

9

RI (звонок)
