82

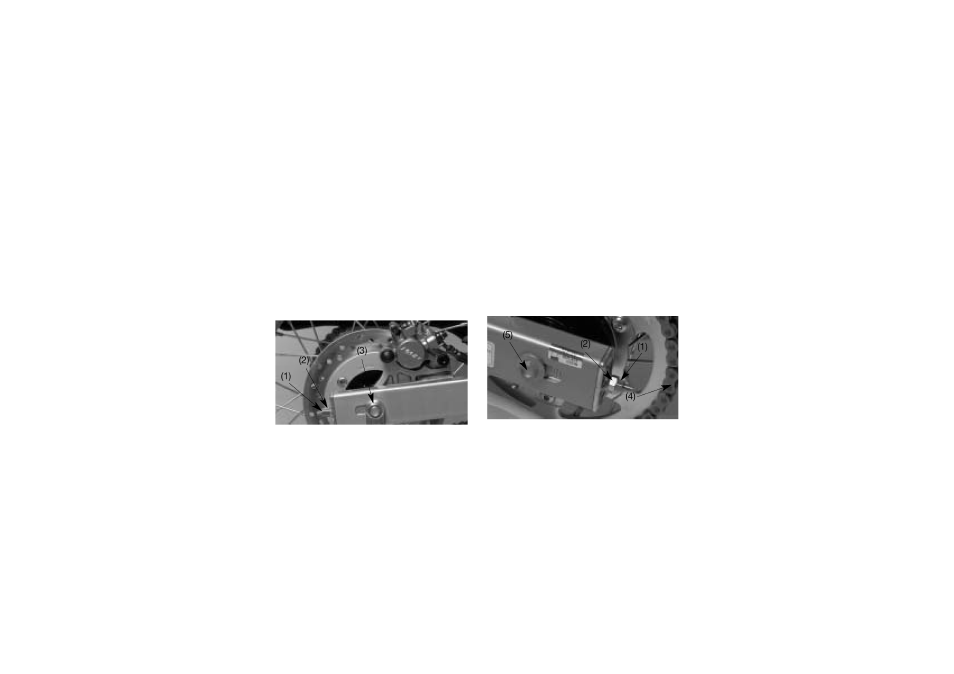

Снятие заднего колеса
1. Приподнимите переднее колесо над опор
ной поверхностью, разместив под двигате
лем опорный блок.
2. Ослабьте контргайки (1) и регулировочные
гайки (2).
3. Снимите осевую гайку задней оси (3).
4. Снимите приводную цепь (4) с ведущей
звёздочки, продвинув заднее колесо впе
рёд.
5. Снимите с маятника вал колеса (5), боковые
шайбы и заднее колесо.
ПРИМЕЧАНИЕ:
• Не нажимайте на педаль тормоза при сня
том колесе. Поршни будут выдавлены из
суппорта, тормозная жидкость вытечет, что
потребует ремонта тормозной системы. Для
выполнения этой операции обратитесь к
официальному дилеру Honda.
(1) Контргайки
(2) Регулировочные гайки
(3) Гайка оси
(4) Приводная цепь
(5) Ось колеса
