Инструкция по эксплуатации HONDA XL650V
Страница 23
18
Убедитесь, что уровень рабочей жидкости на
ходится выше нижней отметки LOWER (1),
когда мотоцикл находится в вертикальном
положении.
Торможную жидкость необходимо добавить,
когда уровень в бачке начнет приближаться к
нижней отметке LOWER (1). Выверните винты
(2), снимите крышку бачка (3), пластину (4)
диафрагмы и диафрагму (5). Долейте в бачок
тормозную жидкость DOT 4 из запечатанной
емкости до верхней метки (6). Установите на
место диафрагму, ее плату и крышку. Надеж
но затяните винты.
Прочие контрольные проверки:
Убедитесь в отсутствии подтекания тормозной
жидкости. Проверьте отсутствие следов изно
са, трещин и иных повреждений шлангов и
соединений.

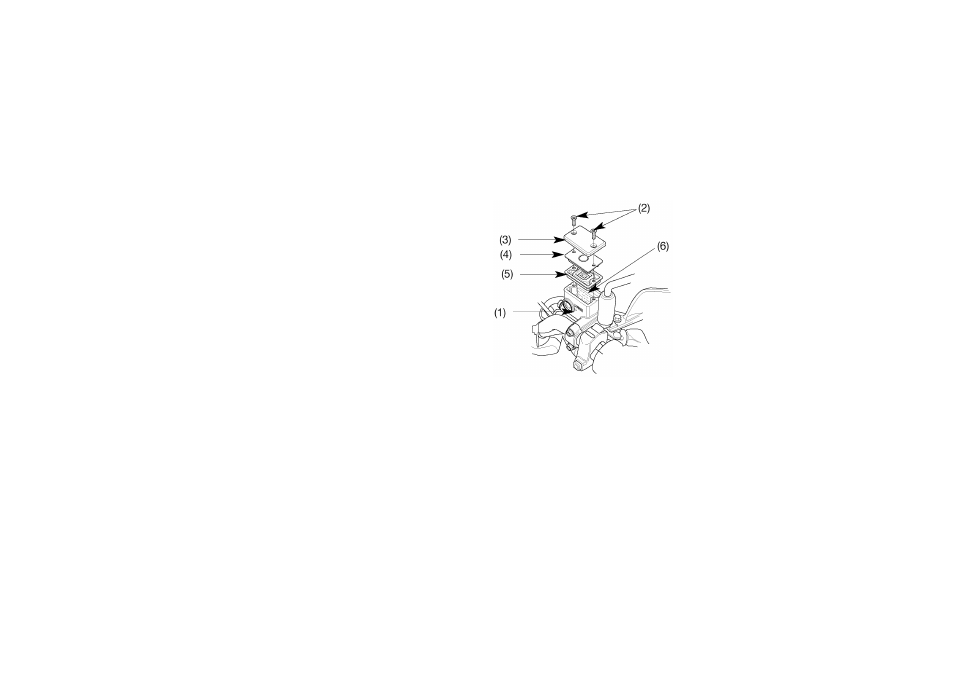

(1) Нижняя отметка уровня LOWER
(2) Винты
(3) Крышка бачка
(4) Плата диафрагмы
(5) Диафрагма
(6) Верхняя отметка уровня UPPER
