9
2. Проденьте конец кабеля, который будет присоединяться к поворотному устройству, через
пластмассовый чехол и вкладыш. Немного продерните кабель сквозь чехол, чтобы его было
достаточно для закрепления контактов.

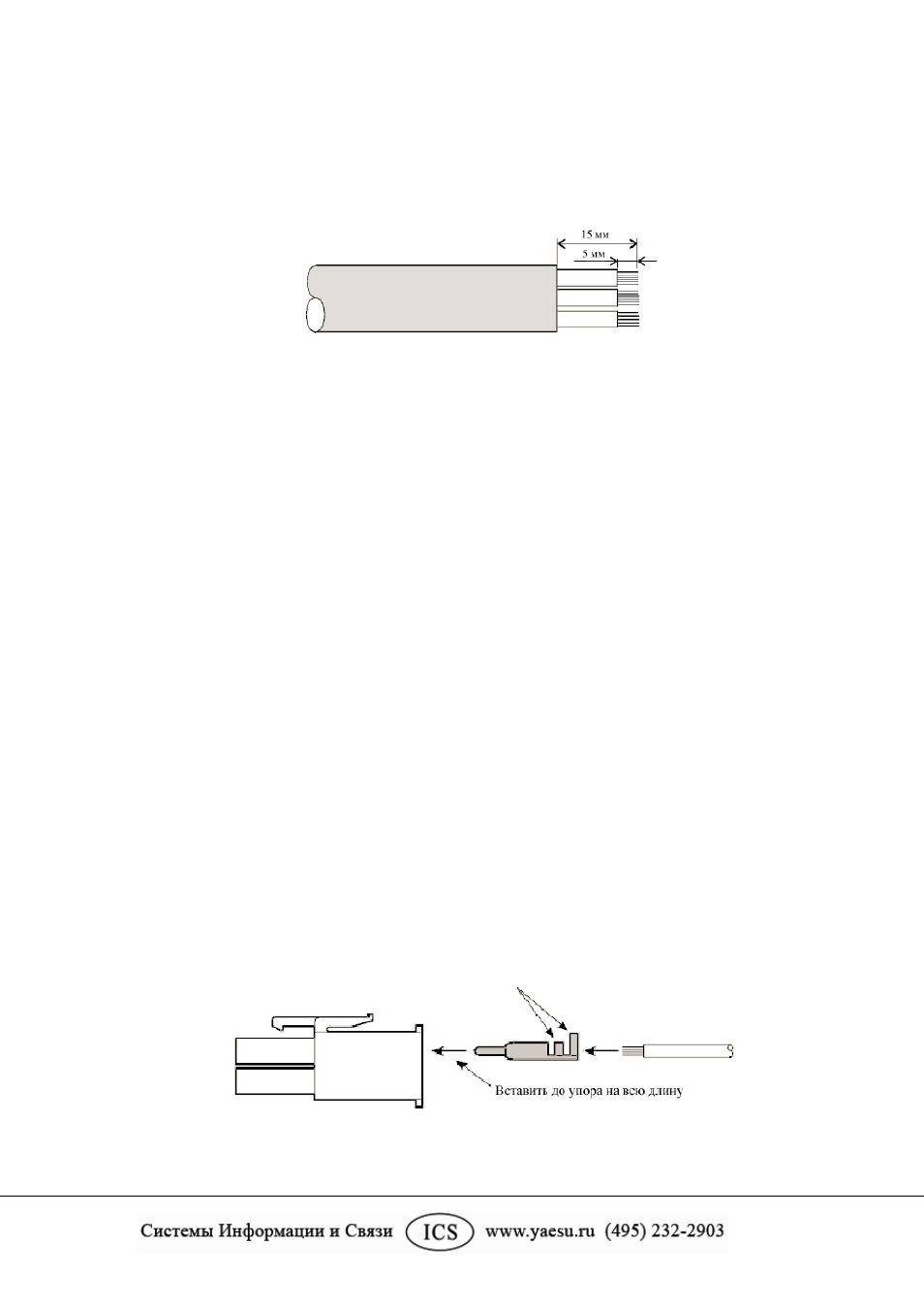

3. С особой осторожностью, чтобы не повредить изоляцию отдельных проводов, снимите около 15
мм (5/8 дюйма) внешней оболочки кабеля с каждого конца. Затем освободите от изоляции концы
проводов на длину 5 мм (около 3/16 дюйма), при этом старайтесь не надрезать проводники.
4. Припаяйте проводники к штырькам кругового разъема, запомните, провода какого цвета
припаяны к какому штырьку, это понадобится позже. Штырек 7 кругового разъема не используется!
Убедитесь, что все паяные соединения выполнены прочно и чисто, так как к данному концу кабеля
будет трудно получить доступ после установки поворотного устройства на опоре. Пока не надевайте
чехол на разъем.
5. Закрепите обжимные контакты, входящие в комплект поставки, на проводах с другого конца
кабеля так, как показано на иллюстрации на следующей странице.
6. Сверяясь с порядком распайки проводов на цоколе круглого разъема (конец поворотного
устройства), вставьте штырьки в прямоугольный разъем на противоположном конце кабеля (к
управляющему устройству). Убедитесь, что каждый провод от круглого разъема присоединен к
соответствующему штырьку прямоугольного разъема (т.е. 1 к 1, 2 к 2 и т.д.).
7. На время процедуры, подключите круглый разъем к поворотному устройству, а прямоугольный –
к управляющему устройству. Убедитесь, что переключатель СЕТЬ (POWER) находится в положении
ВЫКЛ (Off),затем вставьте вилку шнура питания в сеть.
8. Переведите переключатель СЕТЬ (POWER) в положение ВКЛ (ON). На блоке управления должны
зажечься индикаторные лампочки, также может поворачиваться указательная стрелка, располагаясь в
соответствии с текущим положением поворотного устройства (помните, что оба блока не согласованы
по направлению между собой).
9. Нажмите переключатель левого поворота ВЛЕВО (LEFT) и убедитесь, что поворотное устройство
(если смотреть на него сверху) и стрелка на блоке управления одновременно поворачиваются против
часовой стрелки. Остановите вращение, затем нажмите переключатель правого поворота ВПРАВО
(RIGHT). Убедитесь, что поворотное устройство и стрелка индикатора поворачиваются по часовой
стрелке. Если что-то происходит не так, как описано выше, выключите переключатель СЕТЬ (POWER)
и проверьте правильность кабельных соединений.
10. Если поворотное и управляющее устройство работают как описано выше, установите на место
колпачки разъемов, фиксирующий винт и пластмассовый чехол (снятые на шаге 1).
Сборка 6-штырькового пластикового разъема
Обожмите штырьковый контакт плоскогубцами
