Yaesu G-650A - Инструкция (Страница 3)

3
•

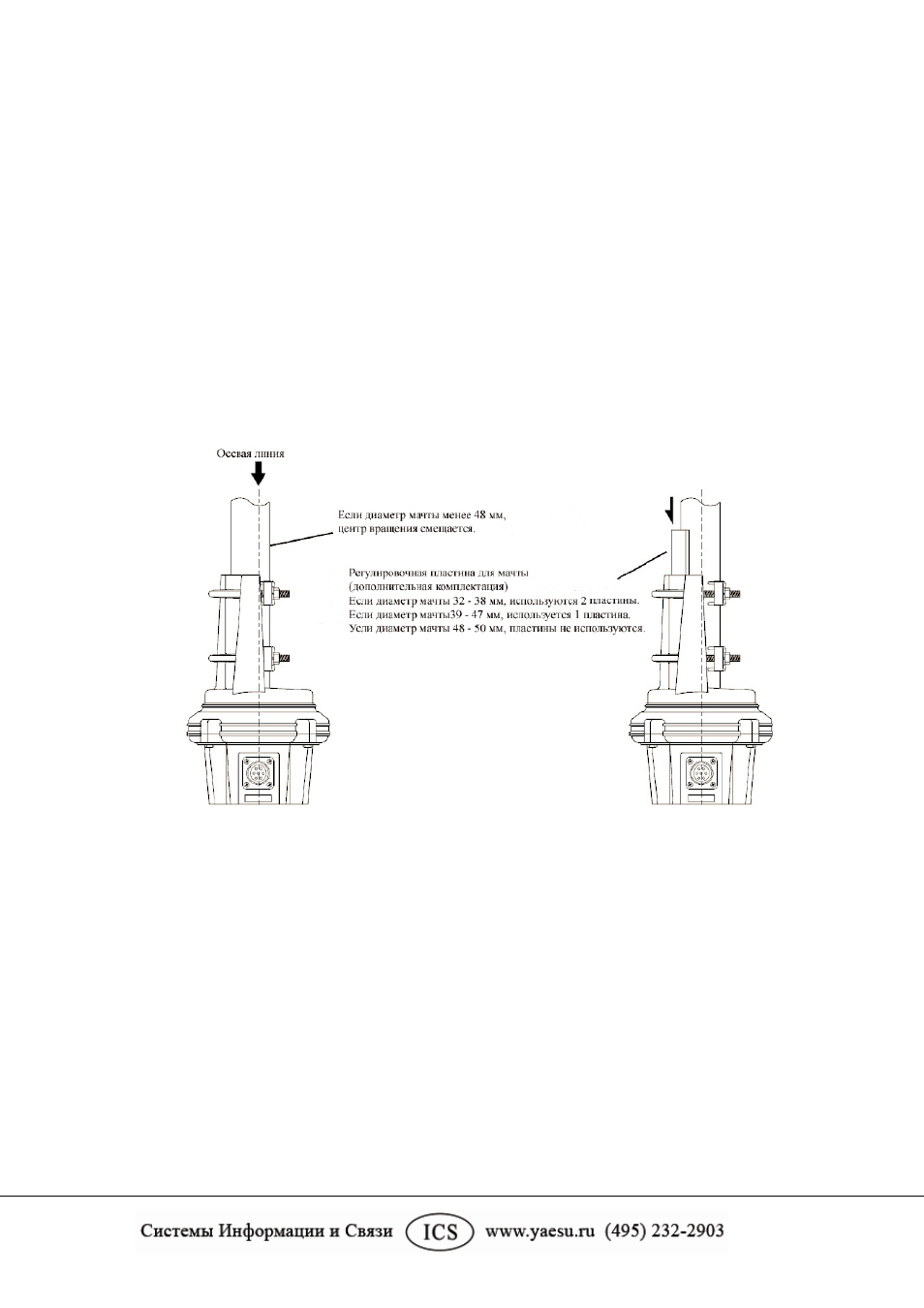

Данное поворотное устройство предназначено для центрированного вращения мачты с внешним
диаметром* от 48 до 50 мм (1,89 – 1,97 дюйма). Если необходимо использовать мачту диаметром
менее 48 - 50 мм, можно достичь приблизительно центрированного вращения, применив
дополнительную деталь GL-33 – регулировочную пластину для мачты, как показано на иллюстрациях
далее.
Диаметр мачты 32 – 38 мм: примените две пластины.
Диаметр мачты 39 – 47 мм: примените одну пластину.
Диаметр мачты 48 – 50 мм: не применяйте пластины.
•
Использование мачты с внешним диаметром более 51 мм (2,01 дюйма) приведет к смещению
центра вращения. Расстояние смещения увеличивается с увеличением диаметра мачты. Смещение
центра вращения для мачты с внешним диаметром 60 мм составит приблизительно 8 мм.
*Учтите, что общедоступные стальные водопроводные трубы, во-первых, обычно маркируются по
внутреннему диаметру; а во-вторых, предназначены для перемещения внутри себя жидкостей под
давлением; они не предназначены для больших изгибающих нагрузок. Чтобы получить мачту с
характеристиками, отвечающими вашей антенной системе, проконсультируйтесь с продавцом либо
квалифицированным монтажником опор / антенн.
