10

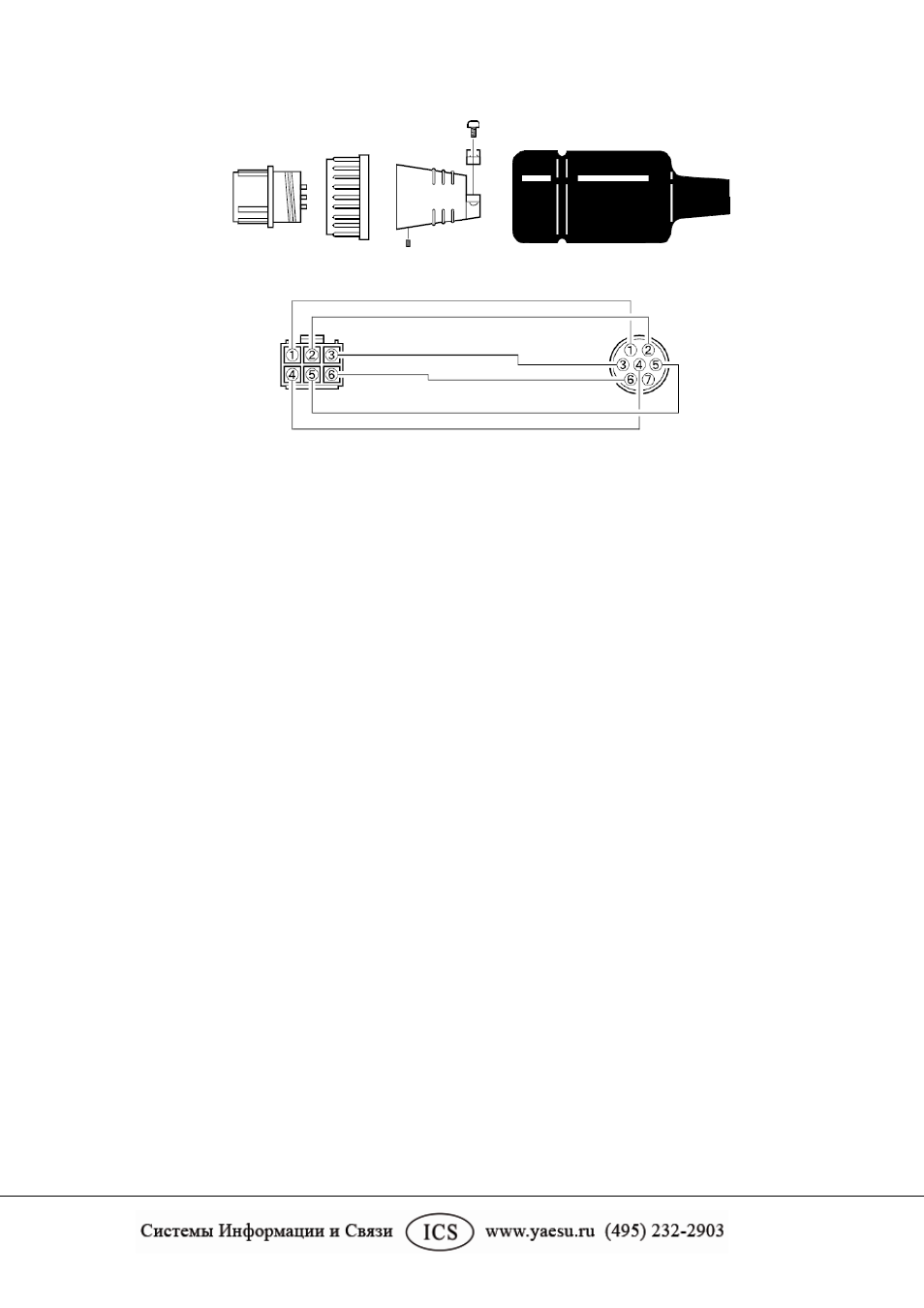

Сборка 7-штырькового металлического разъема
Разводка проводов управляющего кабеля (номера контактов должны совпадать)
Штырек 7 на металлическом разъеме не используется
Монтаж поворотного устройства и антенны
Проверка исправности работы и правильности ориентации в помещении
1. На время процедуры, соедините поворотное и управляющее устройство с помощью кабеля,
подготовленного согласно описанию в предыдущем разделе.
2. Проверьте, чтобы переключатель СЕТЬ (POWER) находился в положении ВЫКЛ (OFF), затем
вставьте вилку шнура управляющего устройства в розетку сети переменного тока.
3. Переведите переключатель СЕТЬ (POWER) в положение ВКЛ (ON). Удостоверьтесь, что на
устройстве управления зажглись контрольные лампочки.
4. Нажмите переключатель левого поворота ВЛЕВО (LEFT) и удерживайте его, пока поворотное
устройство не достигнет своего крайнего положения при вращении против часовой стрелки, где
автоматически остановится (“Влево” обозначает вращение против часовой стрелки, если смотреть на
поворотное устройство сверху).
5. После того, как поворотное устройство достигло крайнего левого положения, отпустите
переключатель ВЛЕВО (LEFT) и проверьте, указывает ли стрелка индикатора на управляющем
устройстве на 0º (N - север). Если стрелка индикатора так не сориентирована, немного отпустите
регулировочный винт (с помощью малой отвертки) на лицевой панели индикатора, затем поверните
белую рукоятку регулирования стрелки так, чтобы стрелка указывала точно на 0º.
6. Прямо над гнездом для круглого разъема на поворотном устройстве, вы увидите две рельефные
калибровочные отметки (одна на вращающейся части корпуса поворотного устройства, вторая – на его
неподвижной части). Данные две метки должны находиться точно на одной линии. Если нет, тогда
наклейте на подвижную и неподвижную часть корпуса небольшие кусочки изоляционной ленты и
поставьте калибровочную метку на них, таким образом отмечая текущее положение подвижной части
корпуса по отношению к основанию. Эта калибровочная отметка будет использоваться для
определения угла поворота на следующем шаге.
7. Нажмите переключатель правого поворота ВПРАВО (RIGHT) и удерживайте его до тех пор, пока
калибровочные метки, (поставленные на шаге 6) снова не окажутся точно на одной линии. Теперь
проверьте показания индикаторной стрелки, которая также должна совершить полный оборот на 360º
и указывать точно на 0º. Если стрелка не указывает точно на 0º, перейдите к задней панели
управляющего устройства и переведите селекторный переключатель регулировочного переменного
резистора в правое положение (см. Рисунок 2). Теперь, с помощью малой отвертки, отрегулируйте
