последовательно мощный диод в прямом включении для устранения
переполюсовки. Сколько полезных приборов уже из-за этого угроблено, а
некоторые из-за отсутствия деталей, которых нигде не сыщешь лежат
мёртвым капиталом. Для уменьшения падения напряжения на диоде и
уменьшения его нагрева, можно применить таковой или германиевый,
например, Д305 или с барьером Шоттки, - серии 2998, например, хотя
подойдёт и КД-202, например, в крайнем случае. У ввода проводов
внешнего питания следует установить кольцевой ферритовый сердечник,
намотав на нём этими проводами питания несколько витков (10…15), для
устранения “противовесов”, искажающих результаты измерений. ( То же
следует сделать и с проводом заземления и другими посторонними, если
они подключаются к АА). Номинальное напряжение питания АА составляет
14,5 В, хотя АА работоспособен в пределах 11…18 В. Максимальный
потребляемый ток 150 мА на КВ и УКВ (1,8…170 МГц) и 250 мА на СВЧ
(415…470 МГц).
АА имеет на торцевой стенке гнездо 2,1 мм для подключения
стандартного штеккера внешнего питания. Отрицательный полюс заземлён и
подключен к внешней трубке штеккера питания, центральный его проводник
соединён с положительным полюсом. Включение штеккера отключает
внутреннюю (аккумуляторную) батарею питания, которая при этом может
подзаряжаться (лучше при отключенном приборе и на время 10…14 часов).
Во время установки батареи внутрь АА, установите внутренний чёрный
пластмассовый переключатель, находящийся на печатной плате в районе
выключателя “ON-OFF” и соединителя питания в соответствующее
положение. Доступ к переключателю открывается при отворачивании восьми
винтов по бокам корпуса АА, после чего открывается вся задняя панель.
Переключатель (jumper) устанавливается в положение: “аккумуляторы” или
“гальванические элементы”, соответственно, в зависимости от того, нужна
подзарядка или нет (важно !). При напряжении питания менее 13 В (обычно,
14…18 В) подзарядка аккумуляторов производиться не будет (очень мал
зарядный ток) и аккумуляторы истощатся. Ток зарядки 10..20 мА (14…18 В)
через внутреннюю систему зарядки. Источник питания MFJ-1315 (из
аксессуаров) удовлетворяет всем требованиям по питанию АА и зарядке
аккумуляторов. При длительном хранении следует удалить батарею из
корпуса АА.

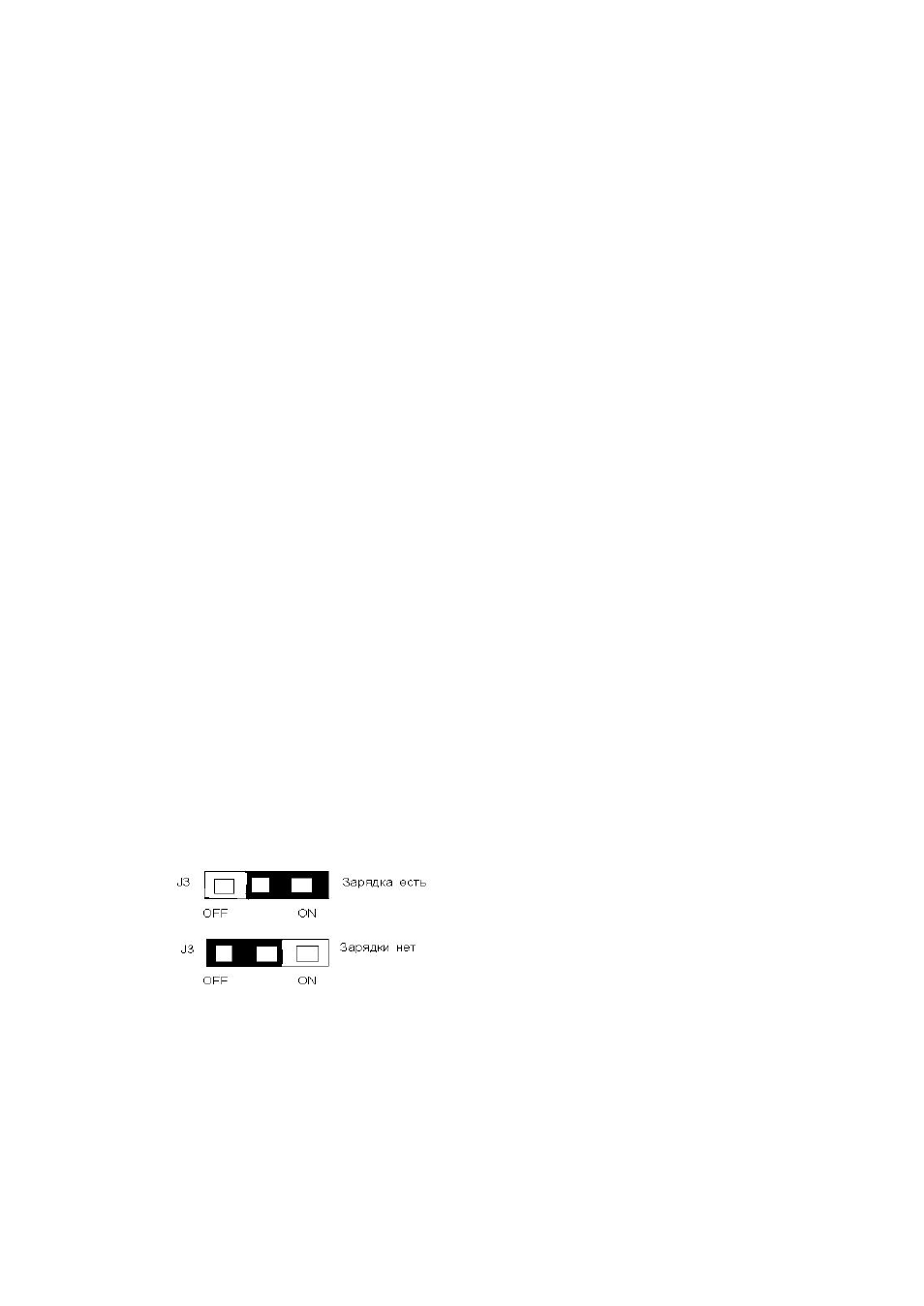

Если переключатель в положении включено (ON), зарядка аккумуляторов
есть, но гальванические элементы в этом положении переключателя при
внешнем питании могут перегреться и потечь, что испортит АА.
Если переключатель в положении выключено (OFF), то подзарядки
аккумуляторов не будет и они безнадёжно разрядятся при работе, а
гальванические элементы будут целыми, не потекут, но от разрядки их тоже
ничто во время работы АА не спасёт, ток потребляемый им значителен и
менять гальваническую батарею придётся часто. Фирма MFJ рекомендует,
кроме аккумуляторов применять алкалиновые (Long Life) гальванические
