Перестраиваемый узкополосный фильтр (VRF)

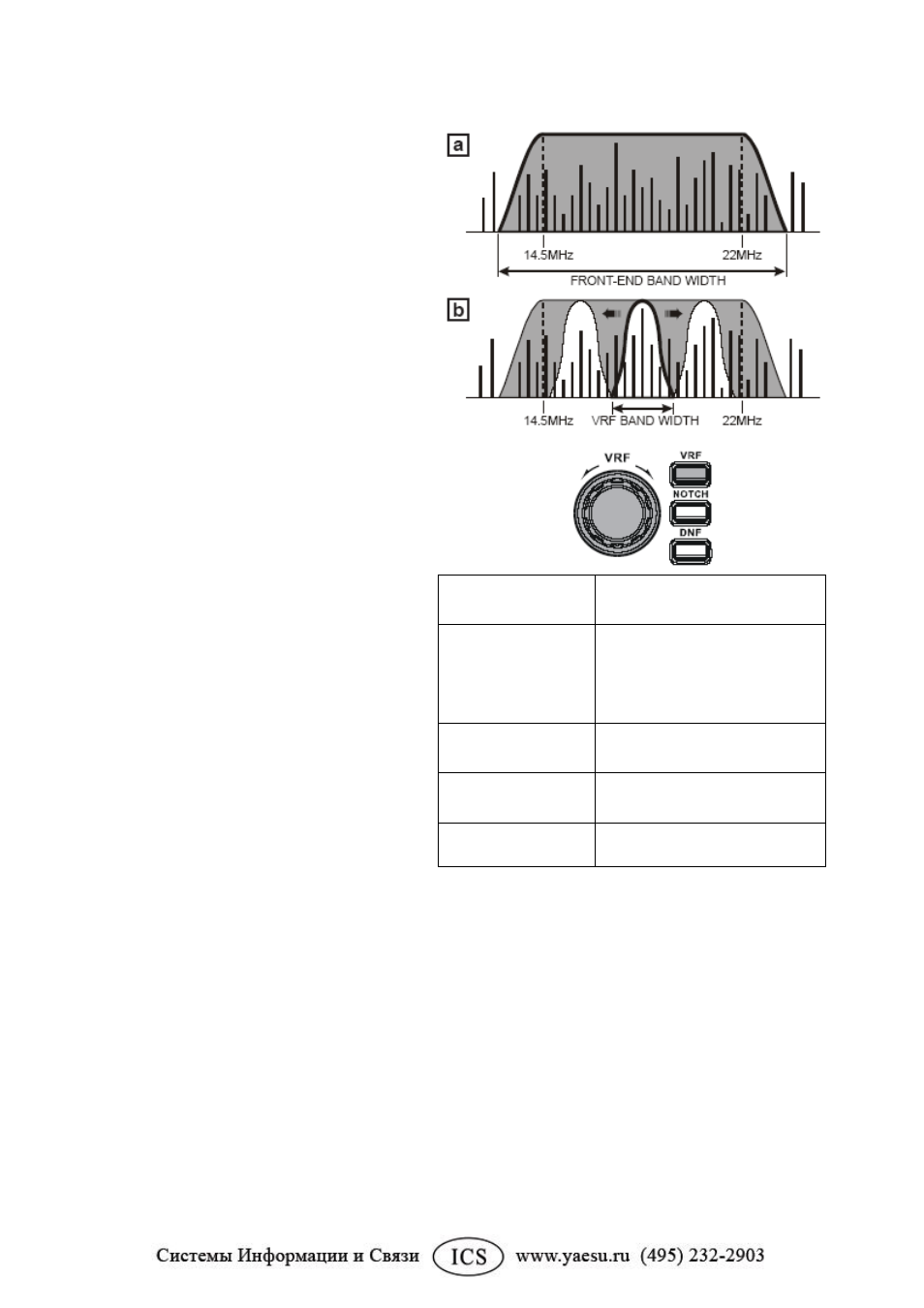

В данном примере на рисунке [а]
показан типовой неперестраиваемый
полосовой фильтр, работающий в
диапазоне от 14,5 до 22 МГц. Здесь,
как и ранее, серая область обозначает
полосу пропускания
неперестраиваемого полосового
фильтра. Вертикальные линии
соответствуют гипотетическим
сигналам, разбросанным по
частотному диапазону. На рисунке [b]
показан тот же самый
неперестраиваемый полосовой
фильтр, белые области соответствуют
типичной полосе пропускания
работающего в том же частотном
диапазоне перестраиваемого
узкополосного фильтра (VRF).
Хотя избирательность
перестраиваемого узкополосного
фильтра (VRF) не так высока, как у
фильтра резонансной настройки, она
всѐ же намного выше, чем у
неперестраиваемого полосового
фильтра. Это даѐт возможность в
значительной степени защититься от
проникновения высокого сигнального
напряжения от мощных внеполосных
сигналов
FRONT-END
BAND WIDTH
полоса пропускания ВЧ-
тракта
VRF BAND
WIDTH
полоса пропускания
перестраиваемого
узкополосного фильтра
VRF
VRF
перестраиваемый
узкополосный фильтр
NOTCH
узкополосный
режекторный фильтр
DNF
цифровой
шумоподавитель
Совет
При использовании фильтра резонансной настройки частота настройки резонансного контура
фильтра постоянно подстраивается в пределах рабочего диапазона частот. Использование
качественных катушек индуктивности и конденсаторов гарантирует высокую добротность цепи
и узкую полосу пропускания. Задача проектирования преселектора радиочастотного диапазона
потребовала не только использования качественных катушек индуктивности и конденсаторов,
но и создания механизма и методологии настройки, сохраняющих добротность системы при
одновременном обеспечении устойчивой плавной настройки в широком диапазоне рабочих
частот.
Плавность настройки достигается изменением индуктивности в широких пределах. Эту задачу
решает двигатель, перемещающий большой (28 мм) ферритовый сердечник в катушке высотой
50 мм.
