6
Фильтр резонансной настройки и перестраиваемый узкополосный фильтр (VRF):
сравнение с фиксированными полосовыми фильтрами
Фильтр резонансной настройки
Принципиальное преимущество
использования цепи резонансной настройки
становится очевидным после рассмотрения

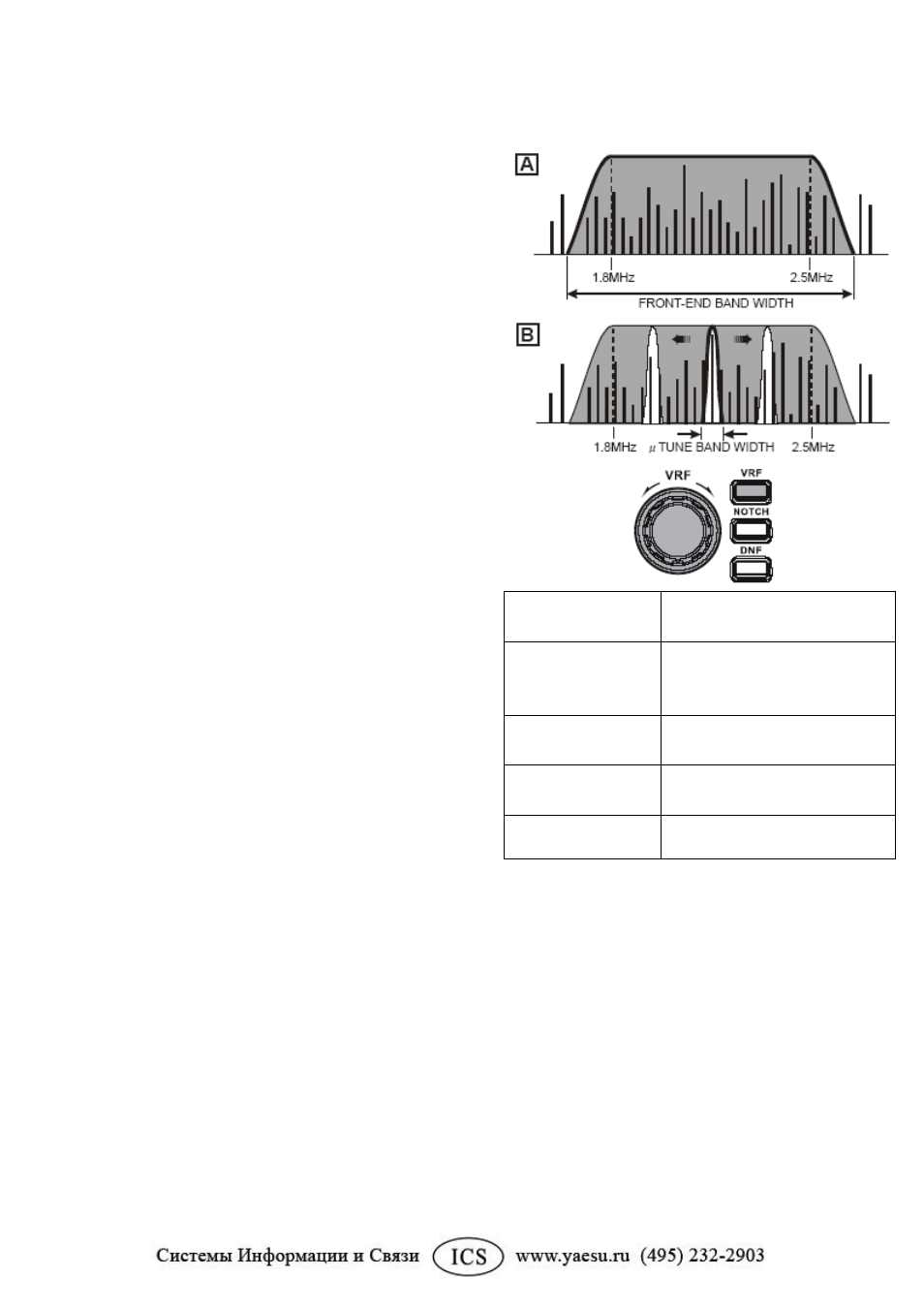

иллюстраций справа. На рисунке [А] серая
область обозначает полосу пропускания
типичного неперестраиваемого полосового
фильтра, настроенного на диапазон 1,8 ~ 3
МГц; это типично для используемых сегодня
во многих высококачественных КВ
приѐмниках полосовых фильтров. Обратите
также внимание на гипотетическое
распределение сигналов в диапазоне 160 м.
На рисунке [В] обратите внимание на узкие
белые сегменты внутри серой полосы
пропускания неперестраиваемого полосового
фильтра. Эти узкие сегменты соответствуют
типичной полосе пропускания фильтра
резонансной настройки, и можно увидеть, что
полоса пропускания уменьшилась с примерно
750 кГц для неперестраиваемого полосового
фильтра до нескольких десятков кГц для
фильтра резонансной настройки. Частоты
подавляющего большинства входящих
сигналов находятся вне полосы пропускания
обладающего высокой добротностью фильтра
резонансной настройки, поэтому такие
сигналы не воздействуют на какие-либо
усилители ВЧ/ПЧ, смесители или цифровые
сигнальные процессоры (DSP). Очень мощные
внеполосные сигналы такого типа могут
вызвать перекрѐстную модуляцию, забивание
помехами и увеличенный уровень
собственных шумов приѐмника.
FRONT-END
BAND WIDTH
полоса пропускания ВЧ-
тракта
µTUNE BAND
WIDTH
полоса пропускания
фильтра резонансной
настройки
VRF
перестраиваемый
узкополосный фильтр
NOTCH
узкополосный
режекторный фильтр
DNF
цифровой
шумоподавитель
