Yaesu Преселектор - Инструкция (Страница 3)

3

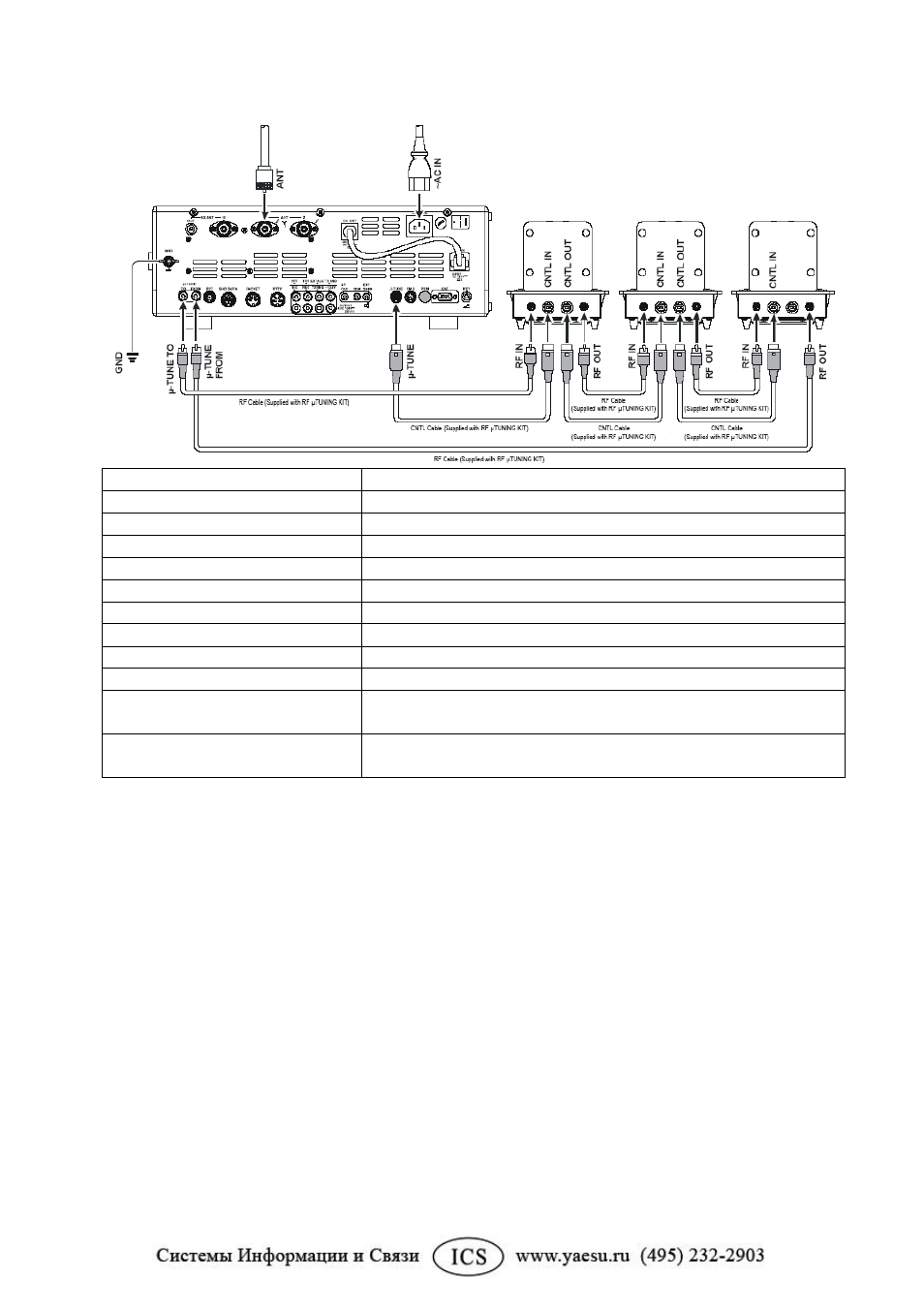

Подключение нескольких устройств
GND
земля
ANT
антенна
~AC IN
вход переменного тока
µ-TUNE TO к преселектору
µ-TUNE FROM от преселектора
µ-TUNE преселектор
RF IN
вход радиочастоты
RF OUT
выход радиочастоты
CNTL IN
вход управления
CNTL OUT
выход управления
RF Cable (Supplied with RF
µTUNING KIT)
радиочастотный кабель (поставляется с модулем
преселектора)
CNTL Cable (Supplied with RF
µTUNING KIT)
кабель управления (поставляется с модулем
преселектора)
Эксплуатация
Модуль преселектора для резонансной настройки в радиочастотном диапазоне обеспечивает
исключительно точную избирательность для тракта высокой частоты трансивера. Узкополосная
конструкция позволяет достичь очень высокого коэффициента добротности. Имеются три
варианта модуля преселектора. MTU-160 предназначен для диапазона 1,8 МГц. MTU-80/40
покрывает диапазоны 3,5 и 7 МГц. MTU-30/20 охватывает диапазоны 10,1 и 14 МГц.
При установке любого из перечисленных устройств (или всех сразу) они автоматически
настраиваются для работы на вашей рабочей частоте.
Узкая полоса особенно удобна при работе на низких частотах, когда в пределах узкого
частотного диапазона принимается множество мощных сигналов, распространяющихся почти
вертикальной ионосферной волной. Дополнительная защита ВЧ каскада особенно полезна для
предотвращения интермодуляционных искажений и забивания помехами.
Модуль преселектора резонансной настройки позволяет достичь гораздо более высоких
коэффициентов добротности и прямоугольности, чем при использовании цепи
перестраиваемого узкополосного фильтра (VRF). Кроме того, предусмотрена его ручная
настройка для освобождения от интерференционных помех, вызываемых сигналами с частотой,
отличающейся всего на 10 кГц. Вносимое преселектором затухание выше, чем у цепи
перестраиваемого узкополосного фильтра (VRF). Поэтому, если вас беспокоит уровень шума,
