Инструкция оператора
19.05.2011
8
• Кнопочный пост «Пуск системы». Сигнальная лампа
«Система запущена» (5).
• Лампа «Сеть»
(6). Индикация подачи питания на стан-
цию.
• Лампа «Авария» (7). Индикация аварийных ситуаций.
диагностированных системой управления

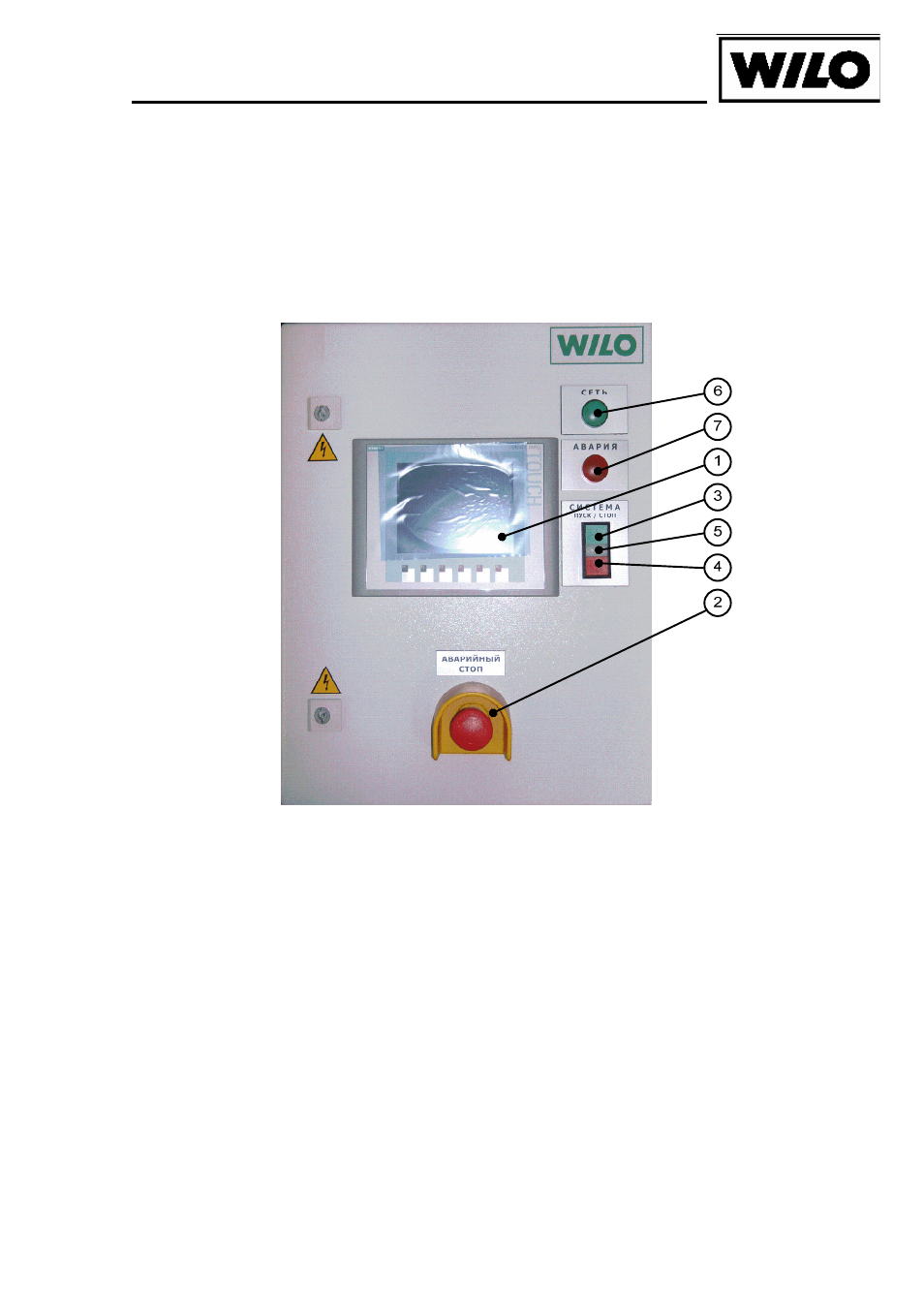

Рис. 1. Внешний вид шкафа управления.
На боковой стенке шкафа управления расположены разъе-
мы:
• XT1 - разъем связи со шкафом преобразователя часто-
ты или с первым шкафом силовой коммутации
• XT5 – разъем подключения питания шкафа управления
На дверях шкафов силовой коммутации располагаются
кнопки управления насосами в ручном режиме, сигнальные
лампы «Сеть» и «Авария», а также кнопка «Аварийный стоп».
Шкафы силовой коммутации могут выполняться в одно насосном
и многонасосном вариантах. Внешний вид трех насосного шкафа
силовой коммутации с расположением кнопок, переключателей
и ламп представлен на рис. 2.
