Инструкция оператора
19.05.2011 14
3.2.1.
Главный экран
После включения питания система управления проводит
внутреннее тестирование. После завершения загрузки файловой
системы на панели оператора отобразится главный экран систе-
мы управления, показанный на рис.6.

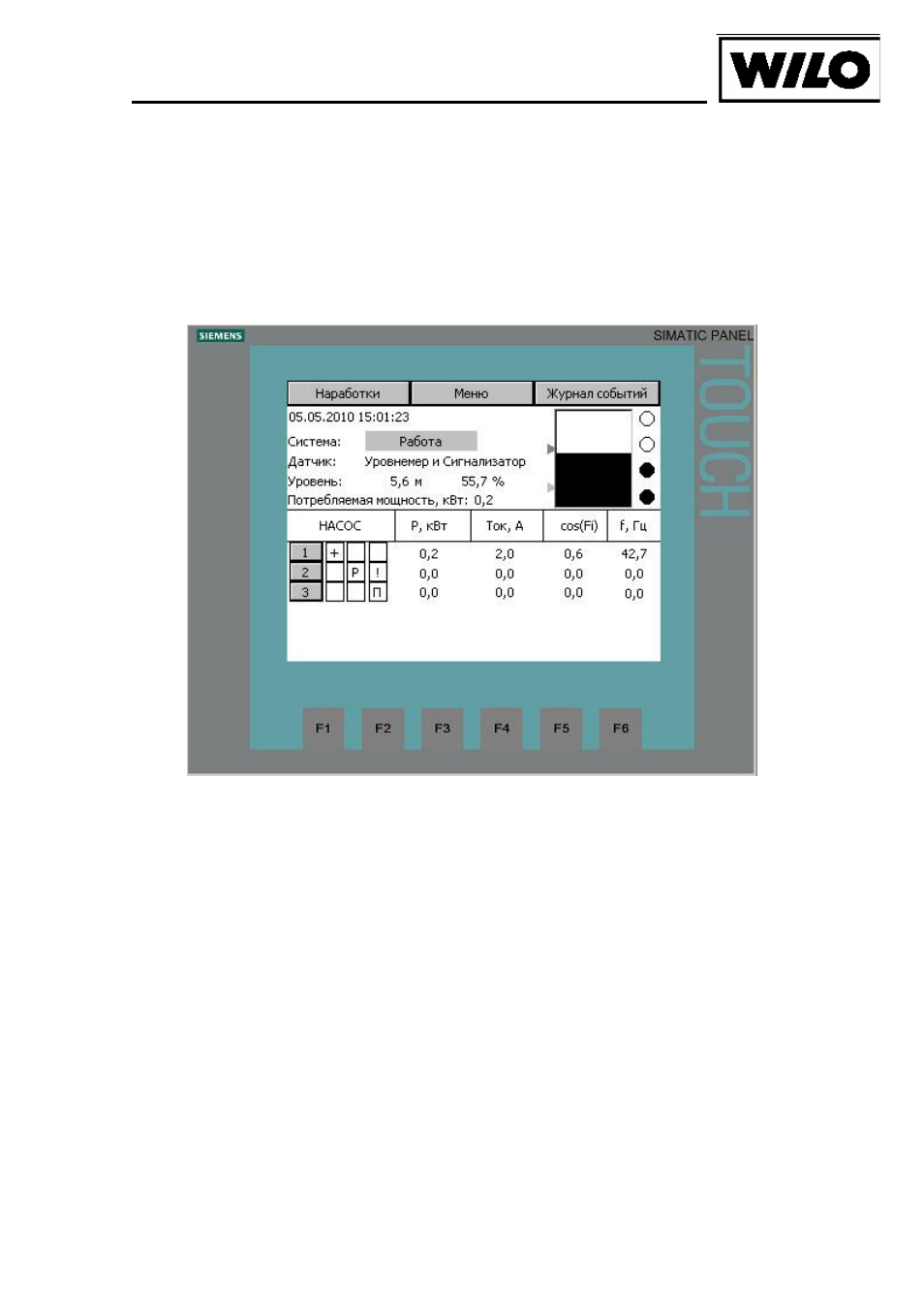

Рис.6. Главный экран системы управления.
На главном экране отображаются основные технологиче-
ские параметры:
• Система. Состояние системы управления.
• Датчик. Режим работы по подключенным датчикам.
При наличии сигнализаторов отображается состояние
датчиков (при замкнутом контакте окружности в пра-
вой части экрана закрашиваются), при использовании
уровнемера схематически отображается уровень в
приемном резервуаре. Установленный алгоритм регу-
лирования (см. «Инструкцию по наладке»).
• Уровень. Показания датчика уровня в метрах и про-
центах. Зависит от алгоритма регулирования и на-
стройки системы (см. «Инструкция по наладке»).
• Потребляемая мощность. Вычисленное значение
потребляемой мощности (приблизительное значение).
