Инструкция оператора
19.05.2011 10
Рис. 2. Внешний вид органов управления шкафов силовой ком-
мутации.
2
1
3
4
5
6
8
9
10
11
7

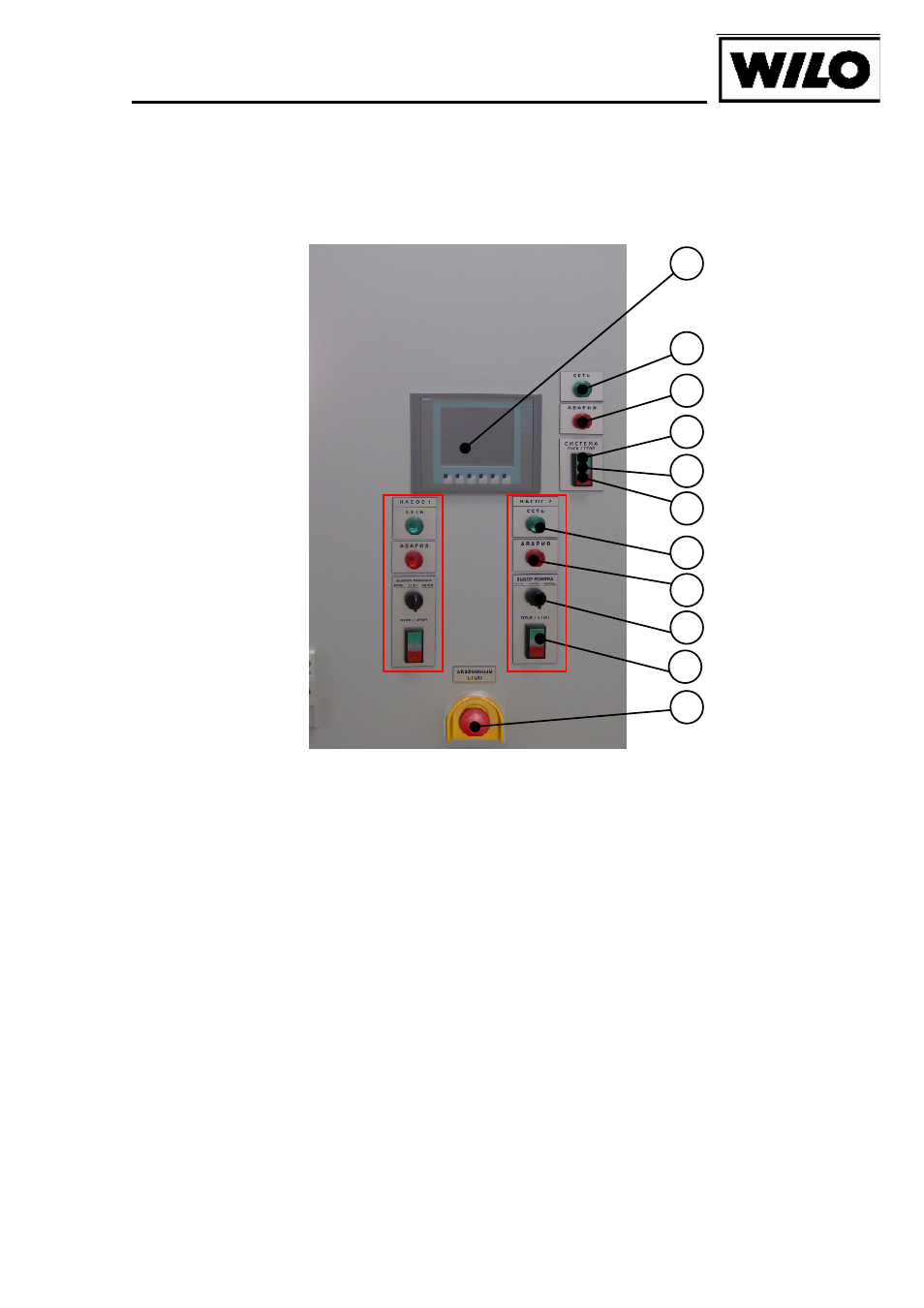

Рис. 3. Внешний вид шкафа силовой коммутации при располо-
жении шкафа управления внутри ШСК.
• Панель оператора (для отображения технологической
информации о работе станции, отображения диагности-
ческих сообщений и настройки режимов работы) (1)
• Лампа «Авария» (2). Индикация аварийных ситуаций.
диагностированных системой управления
• Лампа «Сеть»
(3). Индикация подачи питания на стан-
цию.
• Кнопочный пост «Пуск системы». Кнопка «Пуск системы»
(4). Запуск автоматической работы станции.
• Кнопочный пост «Пуск системы». Сигнальная лампа «Ав-
томат» (5).
• Кнопочный пост «Пуск системы». Кнопка «Стоп системы»
(6). Останов автоматической работы станции.
• Лампа «Сеть» (7). Индикация подачи питания на сило-
вую схему насоса.
