DrainLift Box
Инструкция по монтажу и эксплуатации
12
Рис. 6 Удаление заглушки

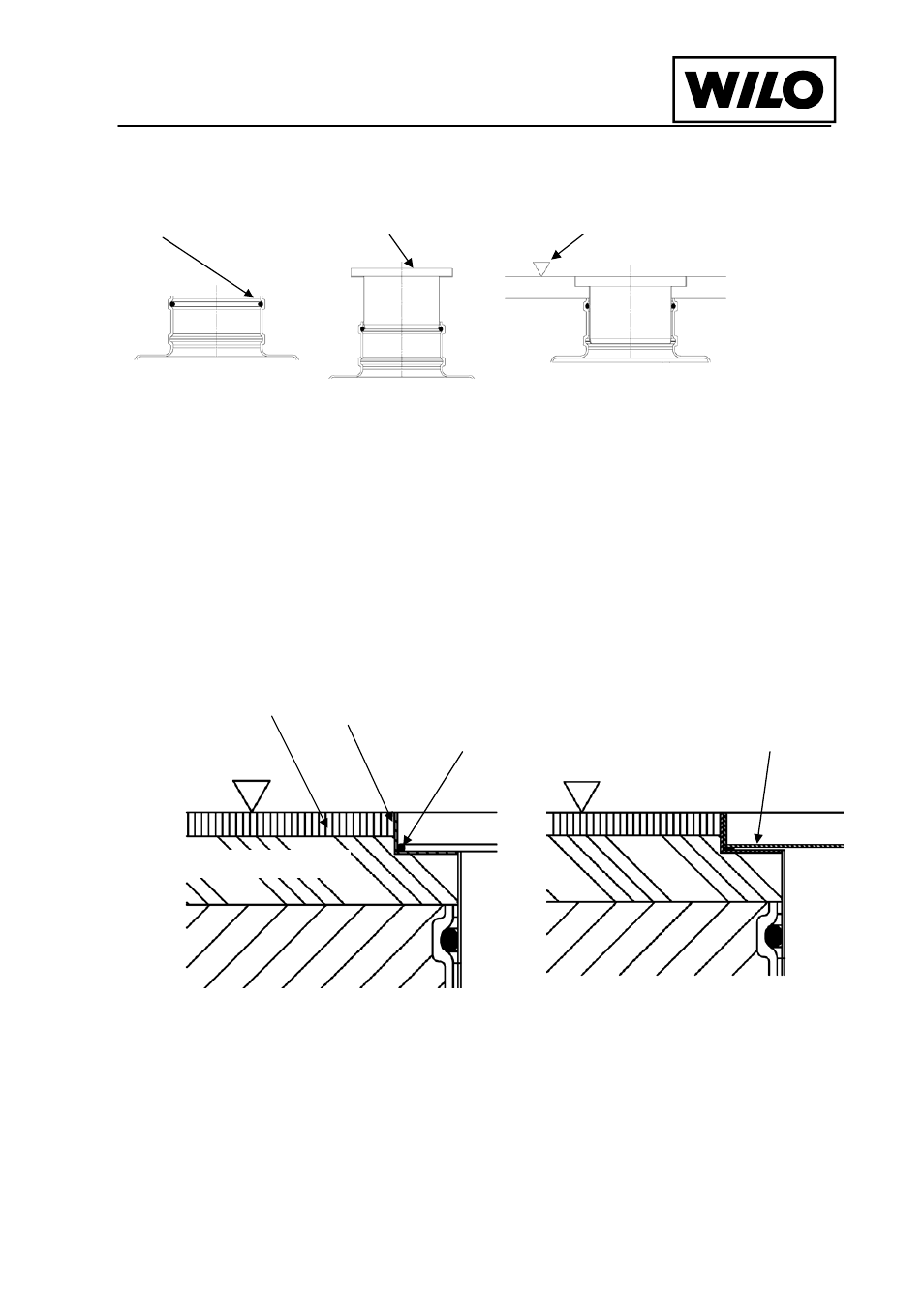

Рис. 7 Герметизация резервуара/дренажа пола
а) Установка кольца круглого сечения
b) Установка дренажа пола. Необходимо убедиться в надежной посадке коль-
ца круглого сечения!
c) Фиксация дренажа пола. Подгонка под форму плитки в помещении и фикси-
рование в случае необходимости.
Рис. 8 Уплотнение дренажа пола (защита от распространения запаха)
a) Проложить огибающий силиконовый слой в нижней части дренажа. Дать
некоторое время для высыхания.
b) Установить верхнюю часть дренажа пола.
a) b) c)
Кольцо круглого
сечения
Дренаж пола,
верхняя часть
Уровень, верхняя кромка, плитки
Силиконовый огибающий
слой
a)
b)
Плитка
Монолитный пол
Дренаж пола,
нижняя часть
Дренаж пола, верхняя
часть
