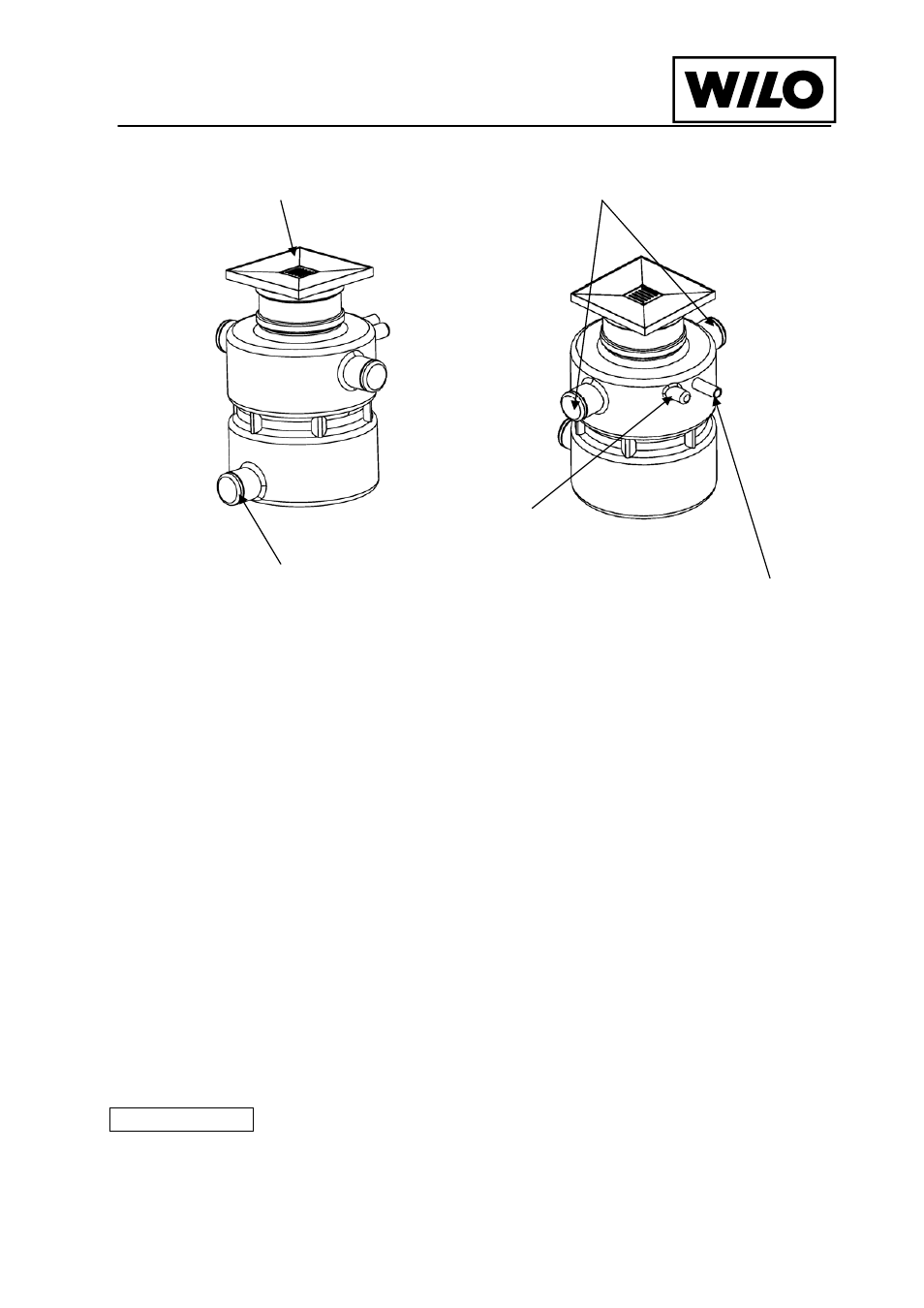

Рис. 4 Подключение к резервуару
5.2 Монтаж установки (рис. 5)
Q Создать ровное уплотненное основание из гравия и фиксировать установку
посредством засыпки гравия
Q Выровнять установку по горизонтали после прокладки приточных линий
Q Удалить заглушки на соответствующих патрубках для подключения приточ-
ных линий (рис.6)
Q Использовать разрешенные стандартные элементы для соединения с при-
точными линиями
Q Подключить напорную линию установки к напорной линии, проложенной в
здании с плавным подъемом
Q При необходимости открыть патрубок для прокладки кабеля и соединения с
выполненным заказчиком кабельным трубопроводом DN50
Q Засыпать гравием установку так, чтобы были закрыты все трубопроводы
Q Установить и выровнять нижнюю часть дренажа пола (рис. 7)
Q Забетонировать для получения монолитного бесшовного покрытия
Q Закрыть отверстия выполненным вчерне покрытием
Q Установить верхнюю часть дренажа пола (рис. 8)
ВНИМАНИЕ! До завершения выкладывания плиткой следует заполнить
подходящим материалом пустое пространство, возникшее
из-за применения опалубки.
Входящий патрубок DN100
Напорный патрубок Ø40
Патрубок DN50
Дренаж пола
Патрубок DN100
(для дополнительного резервуара)
