5.1.2 Подключение к резервуару (рис. 4)
Приемные каналы:
♦ Патрубки DN100 (расположены напротив)
♦ Дренаж пола
Подключение вытяжной вентиляции:
Вентиляционная вытяжная линия, использование которой предписывает EN
12050-2, подводится к одному из двух входных патрубков DN100 c использо-
ванием тройника , что обеспечивается заказчиком.
Дополнительное подключение (только для сдвоенных установок):
♦ Патрубок DN100

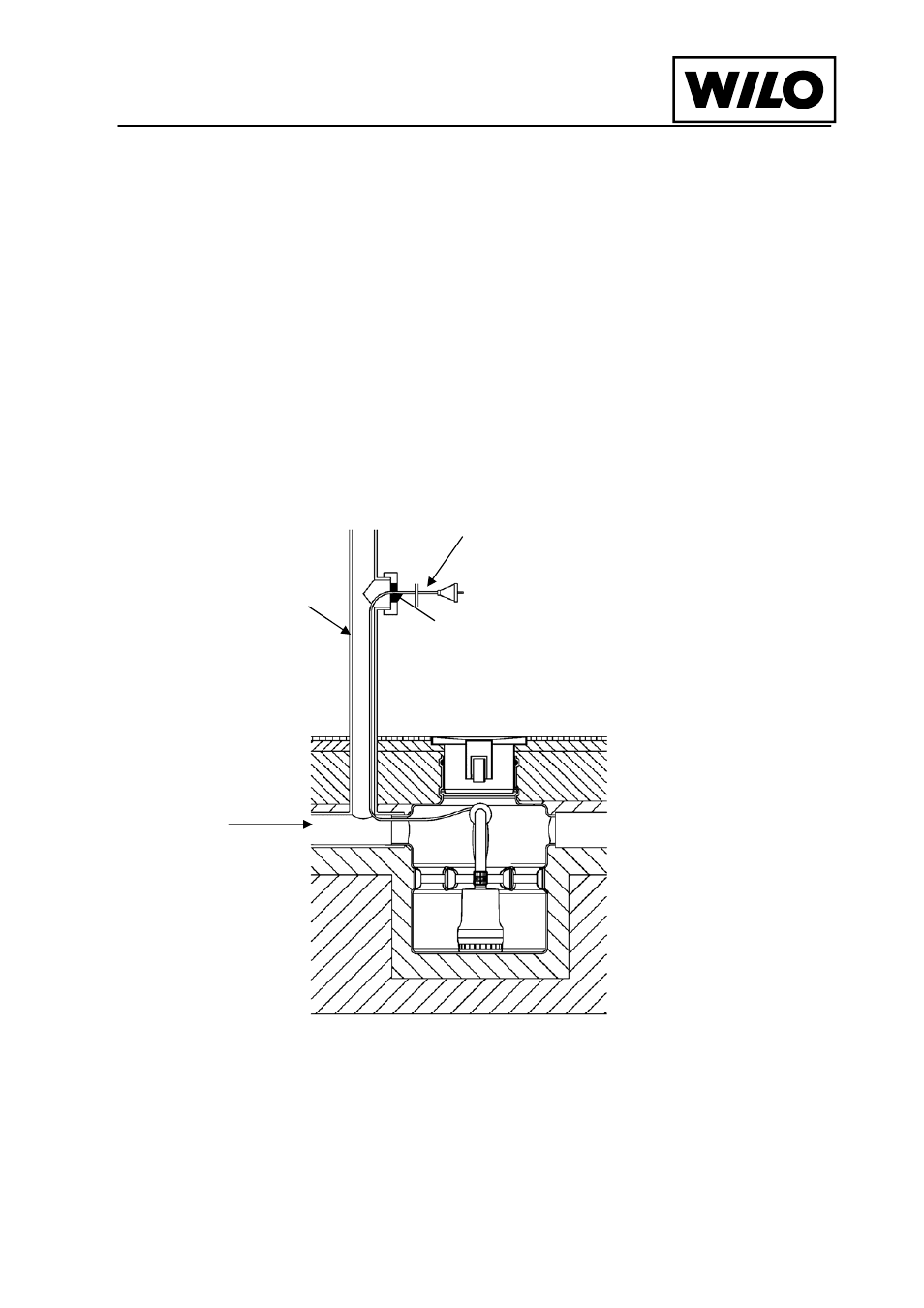

Рис. 3 Пример выполнения вытяжной вентиляции и прокладки кабеля
Эл. кабель подключения
установки
Уплотнитель от
распространения запахов
Вытяжная труба
DN70 (обеспечива-
ется заказчиком)
Подвод DN100
