Монтаж
E:\shares\Baprod\BA\subtec_m\mixers\r\tr1428\installation.fm 5-13

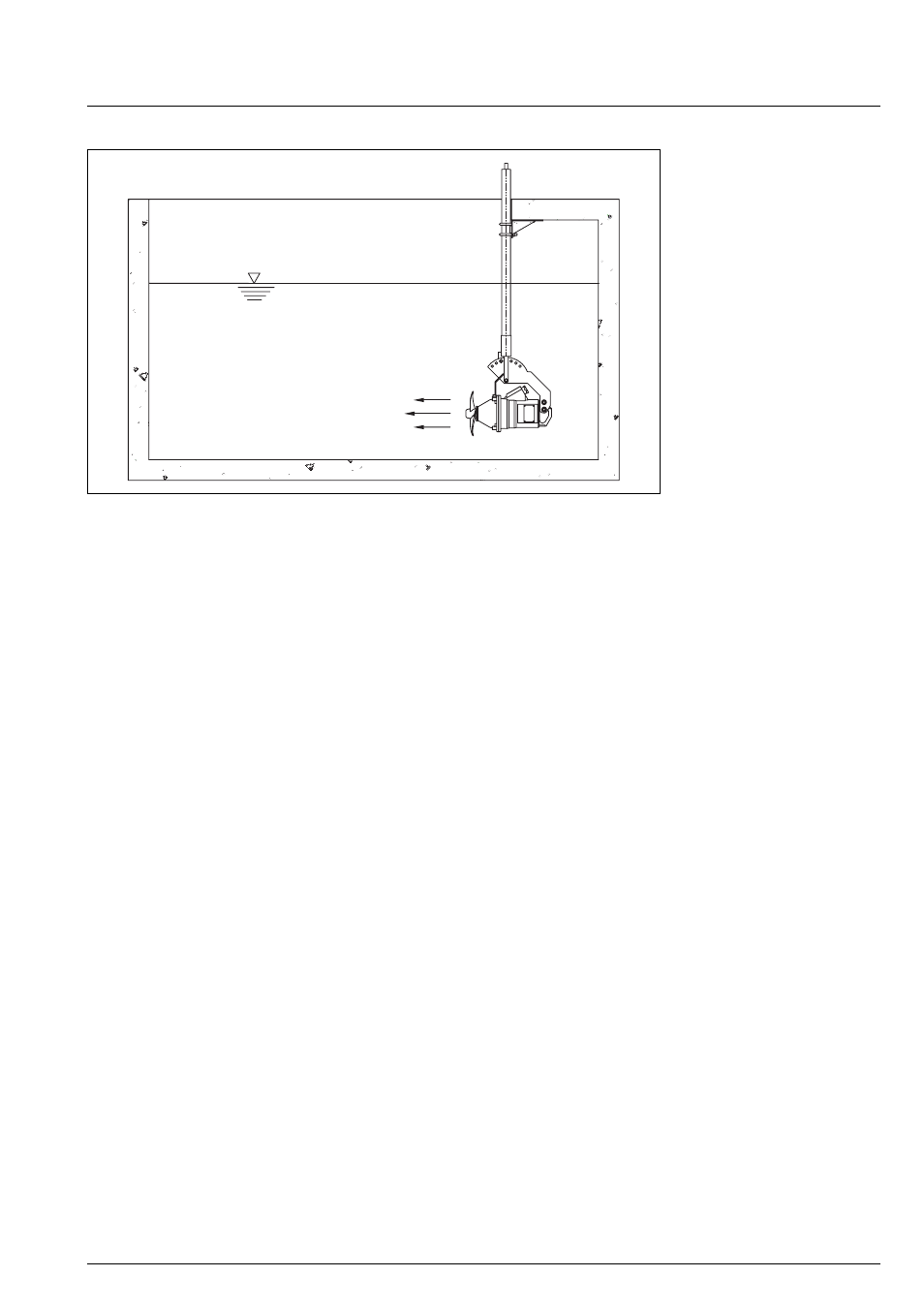

Рис. 5-15: Монтаж с помощью трубной подвески
Установка трубной подвески
и трубного адаптера - Хомуты для крепления труб на краю бассейна либо на входе колодца должны мыть
закреплены допущенными средствами крепежа.
- Оборудование закрепить на крепежной трубе с помощью трубного адаптера /
подвески. Зафиксировать резьбовые соединения средством Loctite 262 или 2701.
- Пропустить кабель через крепежную трубу и разложить.
- Установить желательный угол. На спущенных бассейнах эти работы можно выполнять
также после монтажа.
- Оборудование и крепежную трубу поднять подходящим подъемником, развернуть над
колодцем и опустить на требуемую глубину. Оборудование повернуть в требуемом
направлении, затем зафиксировать крепежную трубу хомутом.
- Разложить кабель и поручить специалисту-электрику подключить его согласно
техническому паспорту «Схема электрических соединений».
- Контроль направления вращения
Из-за сильной подачи и как следствие прогибов трубы для крепящей трубы следует
соблюдать следующие размеры:
- Диаметр 1
1
/
4
“= макс. длина 2,2м
- Диаметр 2“ = макс. длина 3,3м, вкл. выступ на 1
1
/
4
“.
При использовании муфт резьбы закрепить средством Loctite 262
или 2701!
Внимание! Опасность повреждения машины!
Тяговый канат и токоведущие кабели следует прокладывать
и закреплять таким образом, чтобы изломы и возможность
повреждений были исключены. Это требование подлежит
обязательному соблюдению, так как иначе могут возникать
серьезные поломки оборудования и/или травмы персонала.
