Монтаж
5-12 WILO EMU 3.0
Постоянный монтаж с
применением крепежной
трубы и трубного
адаптера и трубной
подвески:
Трубный адаптер
(только TR14 & 16!) При этом виде монтажа крепежная труба монтируется у входа в шахту. На конце трубы
закрепляется оборудование посредством трубного адаптера. Для монтажа, демонтажа
и технического обслуживания крепежная труба должна полностью извлекаться с
оборудованием. Оборудование устанавливается вертикально плавно в диапазоне углов +/-
30° и может поворачиваться по горизонтали.

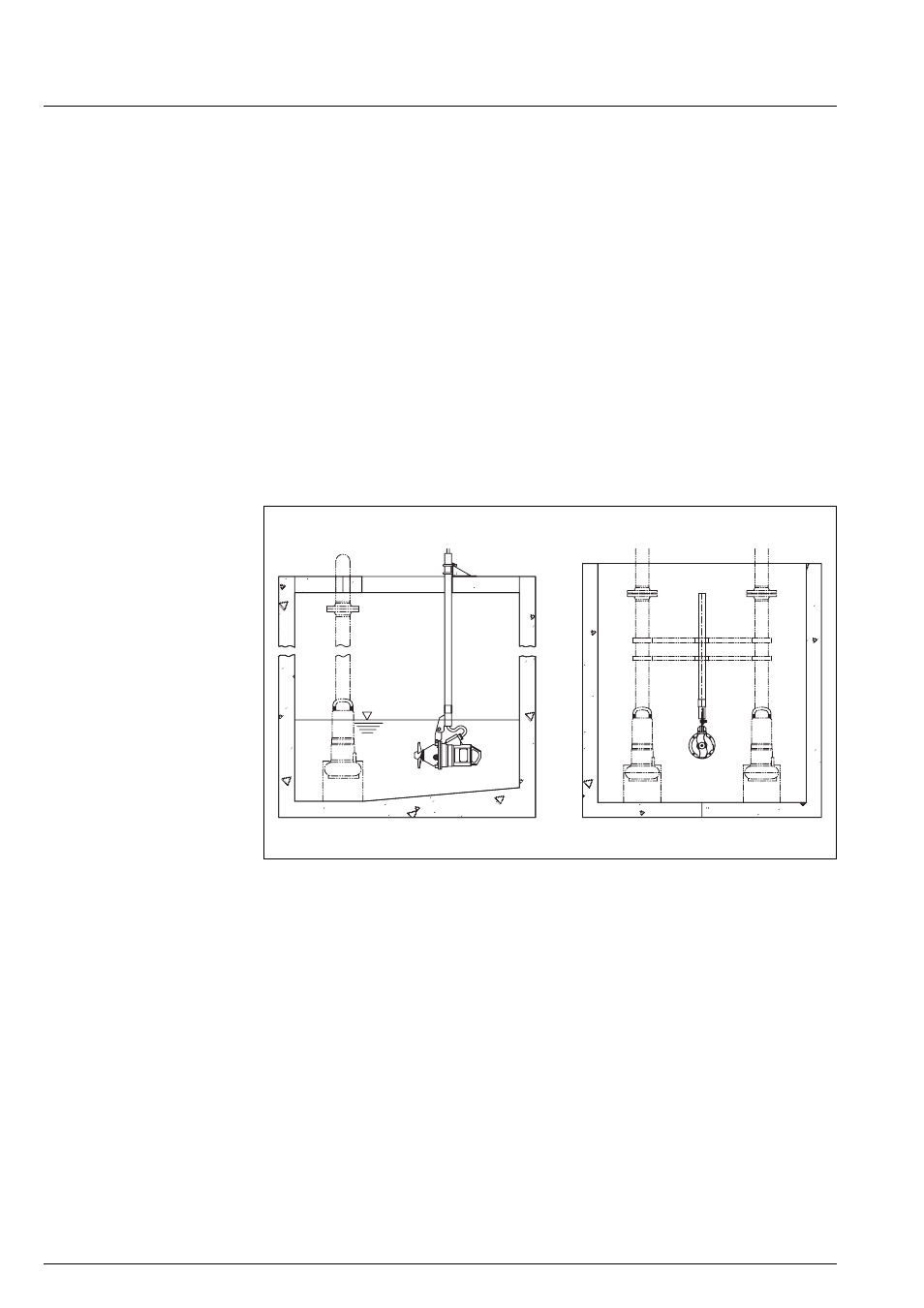

Рис. 5-14: Монтаж с помощью трубного адаптера
Трубная подвеска При этом виде монтажа крепежная труба монтируется у входа в шахту. На конце трубы
закрепляется подвеска, на которой крепится оборудование. Для монтажа, демонтажа и
технического обслуживания крепежная труба должна полностью извлекаться с
оборудованием. Оборудование устанавливается вертикально с шагом 15° в диапазоне углов
+30° / -40° и может поворачиваться по горизонтали. Этот вид монтажа предусмотрен для
оборудования с большим ходом.
