Погружные устройства AVM…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avm.fm F-5
9 Штативный узел (1) отпилить в размеченном месте.
10 Восстановить антикоррозийное покрытие.
11 Прижимную планку отпилить настолько, чтобы шестигранная заглушка могла войти
полностью. Необходимо оставить до резьбы расстояние не менее 20 мм!
12 Восстановить антикоррозийное покрытие.
13 Прижимную планку вставить в штативный узел (1) и привинтить к нему настенный
держатель (4) с помощью винтов с шестигранными головками, но не затягивая
окончательно.
14 Штативный узел (1) закрыть четырехгранной пробкой.
Монтаж погружного
устройства в сборе 1 Штативный узел закрепить на подъемнике и медленно опустить в бассейн.
2 Штативный узел с настенным держателем осторожно опустить на анкерные тяги в дне
бассейна и в платформе / эстакаде. Штативный узел при этом держать слегка
наклонно.
3 Штативный блок закрепить шестигранной гайкой, шайбой и пружинящим кольцом
на дне бассейна. Шестигранную гайку зафиксировать высокопрочным контровочным
средством (например, средством Loctite 2701).
4 Настенный держатель закрепить шестигранной гайкой, шайбой и пружинящим
кольцом на платформе / эстакаде. Полностью затянуть винты с шестигранными
головками. Шестигранную гайку зафиксировать высокопрочным контровочным
средством (например, средством Loctite 2701).

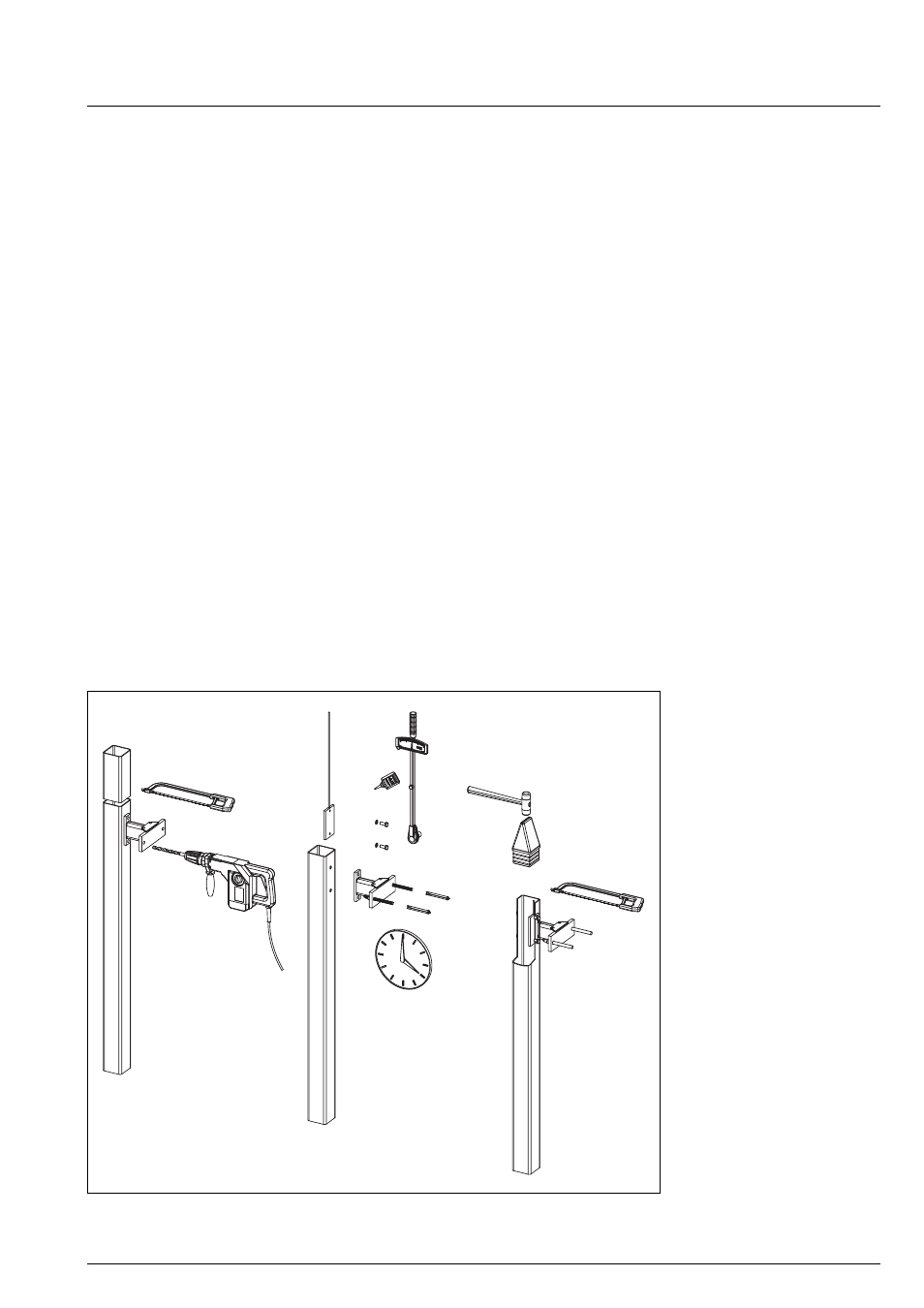

Рис. F-6: Монтаж погружного устройства в сборе
