Монтаж
E:\shares\Baprod\BA\subtec_m\mixers\r\tr5090-2\installation.fm 5-9
Операция 9: Оборудование развернуть на требуемый угол и закрепить от прокручивания
болтом на настенном кронштейне.

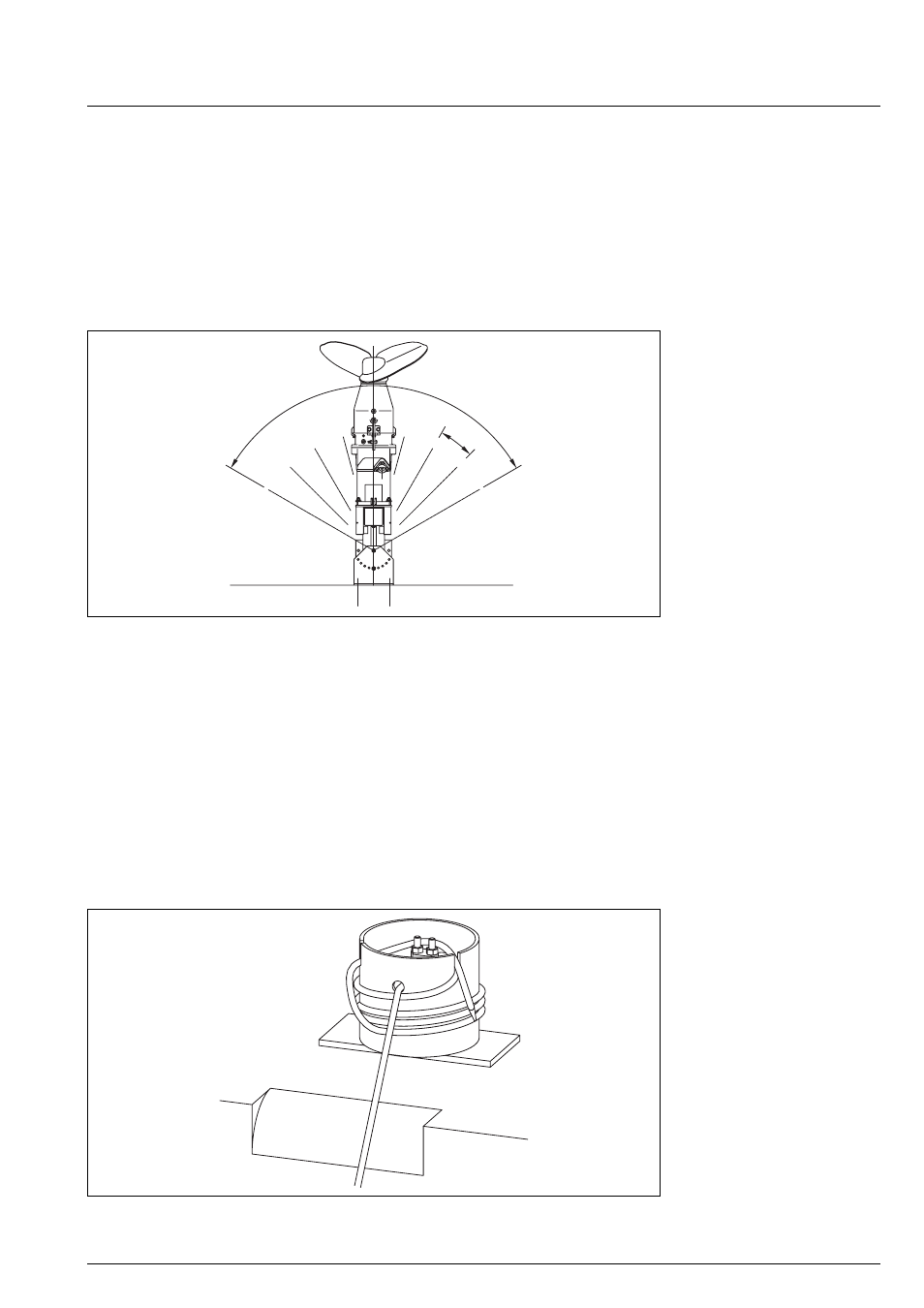

Рис. 5-10: Крепление оборудования на настенном кронштейне
Операция 10:Снять тяговый канат с подъемника, закрепить его в тросовом якоре (см. также
монтажную спецификацию «Специальные крепежные элементы») и
зафиксировать канатным зажимом.
Тяговый канат не должен быть в натяжении. Тросовый якорь
служит только для крепления тягового каната. Оборудование
должно лежать в сборе на погружном устройстве.
Рис. 5-11: Крепление и фиксация тягового каната
120°
15°
