Инструкция по эксплуатации ОАО КЗХ БИРЮСА БИРЮСА 530D
Страница 9
530.00.00.000 РЭ
9

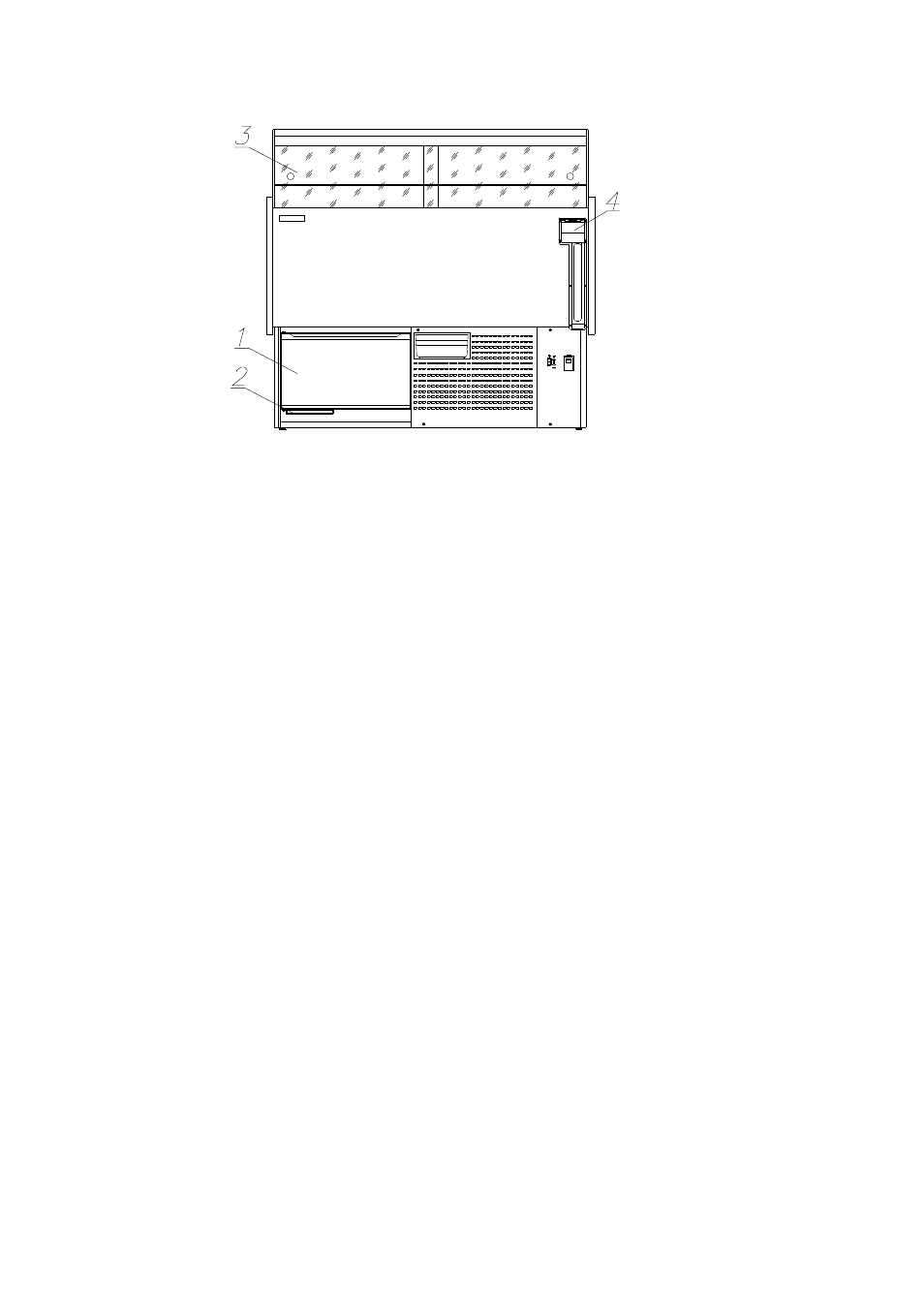

1 – дверь дополнительно охлаждаемой камеры (для серии “D”);
2 – поддон запасника (для серии “D”); 3 – раздвижные шторки;
4 - микропроцессорный блок управления.
Рисунок 2 - Вид витрины сзади
3 ПОДГОТОВКА ВИТРИНЫ К РАБОТЕ
3.1 Распаковывать изделие следует осторожно, не допуская ударов и
толчков. Кантовать запрещается.
3.2 Тщательно промыть внутреннюю поверхность и все
принадлежности витрины в соответствии с п. 6.6.4 и 6.6.5.
3.3 Установить стекла боковые поз. 1 рис. 3 и кронштейны (вертикальные)
поз. 7 рис. 3, закрепив их винтом поз. 15 рис. 3. к боковинам корпуса витрины.
3.4 Прикрепить фонарь в сборе с отражателем и лампой освещения
поз. 6 рис. 3 к боковым стеклам поз. 1 рис. 3 при помощи деталей поз. 15, 16, 17 рис. 3.
Установить полку верхнюю поз. 18 рис. 3. закрепив ее деталями поз. 9, 16, 17 рис. 3. Гайки
поз. 17 рис. 3 затягивать от руки.
3.5 Установить поддоны поз. 13 рис. 3, уперев их передним краем в упор
поз. 19. рис. 3 (вид В).
3.6 Слегка натянуть провод лампы освещения поз. 12 рис. 3, спрятать
излишки за решетку испарителя поз. 5 рис. 3.
3.7 Установить раздвижные шторки поз. 5 рис. 2 в направляющую для
шторок поз. 11 рис. 3.
3.8 Для серий “С, Q” - установить стеклянный отбойник поз. 2 рис.4 в паз между
профилем передним поз. 7 рис. 4 и профилем поз. 4 рис. 4 (вид А).
